| 產品特征 | ||||||||||||

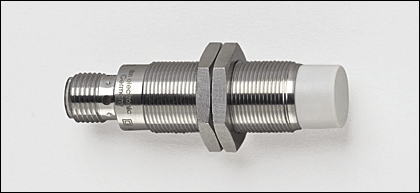

| 電感式傳感器 | ||||||||||||
| 金屬螺紋 M18 x 1 | ||||||||||||
| 接插件 | ||||||||||||
| 增長的感應距離 | ||||||||||||
| 鍍金觸點 | ||||||||||||
| 感應距離 12 mm; [nf] 非齊平安裝 | ||||||||||||
| 電氣數據 | ||||||||||||
| 電氣設計 | DC PNP | |||||||||||
| 工作電壓 [V] | 10...36 DC | |||||||||||
| 電流損耗 [mA] | < 10 | |||||||||||
| 防護等級 | II | |||||||||||
| 反相保護 | 是 | |||||||||||
| 輸出 | ||||||||||||
| 輸出功能 | 常開 | |||||||||||
| 電壓降 [V] | < 2.5 | |||||||||||
| 電流負載 [mA] | 200 | |||||||||||
| 短路保護 | 脈沖 | |||||||||||
| 過載保護 | 是 | |||||||||||
| 開關頻率 [Hz] | 300 | |||||||||||
| 監控范圍 | ||||||||||||
| 感應距離 [mm] | 12 | |||||||||||
| 實際感應距離 (Sr) [mm] | 12 ± 10 % | |||||||||||
| 工作距離 [mm] | 0...9.72 | |||||||||||
| 精度/偏差 | ||||||||||||
| 修正系數 | 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.4 / Al 約 0.3 / Cu約0.2 | |||||||||||
| 遲滯 [Sr的百分比] | 1...20 | |||||||||||
| 開關點偏移 [Sr的百分比] | -10...10 | |||||||||||
| 環境條件 | ||||||||||||
| 環境溫度 [°C] | -25...70 | |||||||||||
| 外殼防護等級 | IP 68; "冷卻潤滑劑" | |||||||||||
| 認證/測試 | ||||||||||||
| EMC電磁兼容 |
|
|||||||||||
| MTTF [年] | 1770 | |||||||||||
| 機械技術數據 | ||||||||||||
| 安裝 | 非齊平安裝 | |||||||||||
| 外殼材料 | 外殼: 黃銅 白青銅-鍍層; 感應面: LCP 無色的 | |||||||||||
| 重量 [kg] | 0.049 | |||||||||||
| 顯示器/操作件 | ||||||||||||
| 開關狀態顯示 LED | 黃色(4 x 90°) | |||||||||||
| 電氣連接 | ||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||
接線
|
||||||||||||
| 附件 | ||||||||||||
| 配件(同時供貨) | 2個固定螺母 | |||||||||||
| 注釋 | ||||||||||||
| 包裝單位 [件] | 1 | |||||||||||
