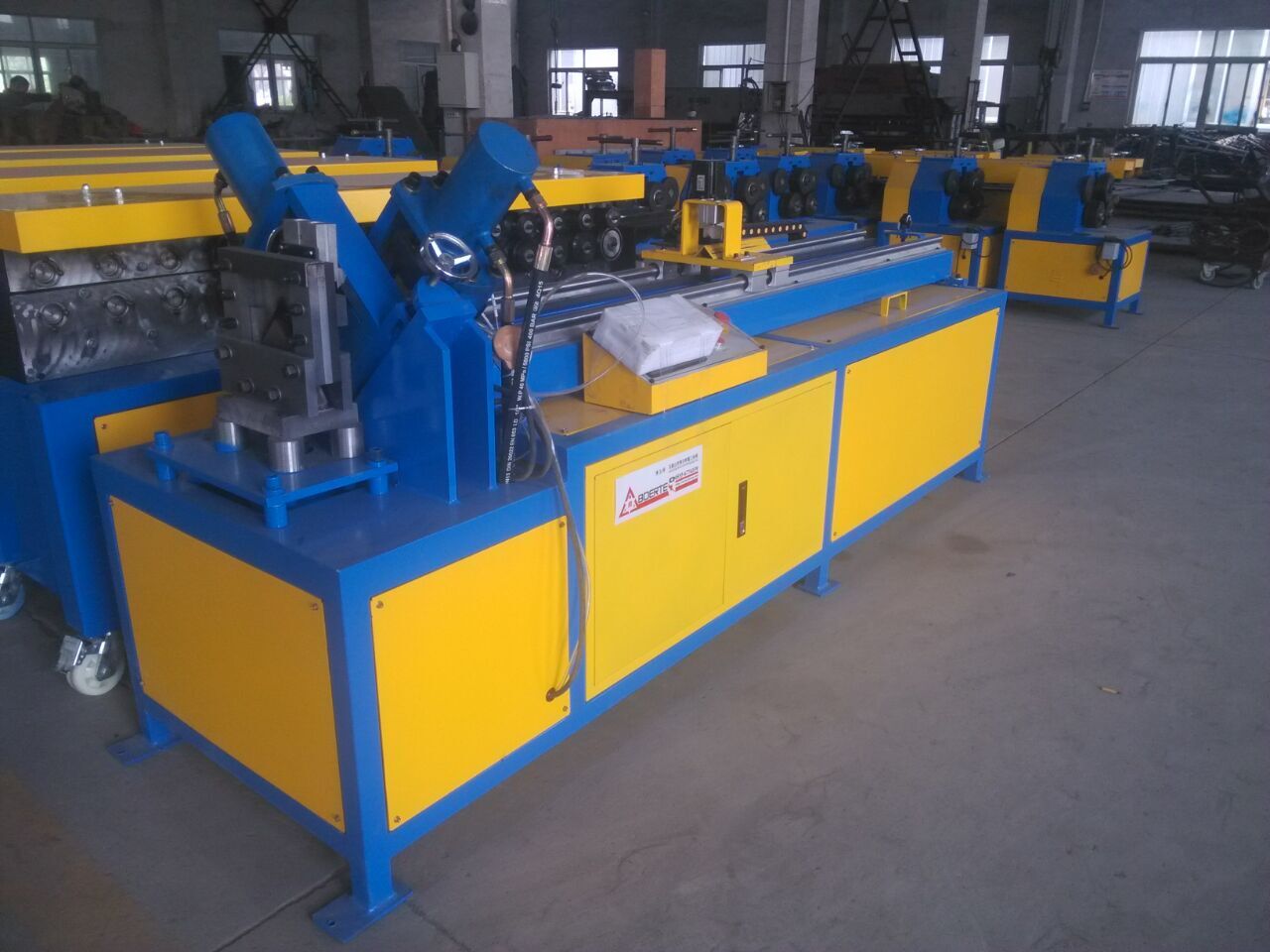

沖孔剪切一次成型 風管角鐵法蘭生產線廠家
①、風管法蘭采用鍍鋅鋼板壓制而成，與風管本體鋼板厚度一致,故法蘭強度較低，大邊長風管（邊長超過1500mm）尤為突出，相關行業技術規程要求共板法蘭風管適用于邊長2000mm以下中低壓風管。?
②、采用風管生產線不能直接制作三通、變徑、彎頭等部件，需手工下料制作。?③、風管共板法蘭壓制成型時鋼板表面與共板法蘭機摩擦、風管堆放及搬運時，風管法蘭表面鍍鋅層破壞比較嚴重。
?2、共板法蘭風管生產設備?本工程共板法蘭風管生產設備由電動上料架、ACL-Ⅱ風管自動生產線、風管咬口機、共板法蘭成型機、折方機、沖床等設備組成。其中ACL-Ⅱ自動風管生產線配有放料架、托料盤、一個入料輥裝置、一臺調平壓筋機、一臺沖剪角和沖方口機和一臺剪板
機，伺服電機實現了無級調速，速度穩定，主要技術參數如下：①、加工0.5~1.2mm厚鍍鋅鋼板或低碳鋼板；②、最大加工速度為4m/min；③、加工板寬度為1250mm；④、控制誤差：長度誤差為0.2mm之內，對角線誤差為0.5mm/s；?3、共板法蘭風管制作流程? 共板法蘭機采用兩邊進料同時成形的工作方式,一邊成形“”,一邊成形安裝勾夾“”形。采用共板式自成法蘭,使矩形風管法蘭的快速制作成為可能,具有制作成本低、安裝效率高等特點,便于批量標準化生產,特別適用于通風管道截面面積較大的矩形風管。
其特點如下
☆采用共板式自成法蘭,具有無可比擬的性能和價格優勢。
☆便于批量化、標準化生產,多用于矩形風管管道截面要求不大的場合使用。
☆安裝簡單、方便,不需焊接及其它設備,工作效率高。
☆風管安裝后整體外形美觀、線條流暢,密封性好。
產品主要特點規格有:T-12;T-15,本產品采用深溝滾珠軸承(非傳統滾針軸承)安裝,有效的保證全天候長期使用質量;軸、壓輪均采用優質鋼材先進的工業熱處理技術加工,大大的增加零部件的耐磨壽命。具有操作簡單,快捷,搬運方便等特點。規格齊全,大大的滿足了您的需求。還生產共板法蘭機相應配套連接的角碼的模具。配備我公司的多功能咬口機;共板折邊機;五線壓筋機(校平壓筋機);腳踏剪板機(電動剪板機);風管生產
、 主要用途與適用范圍
博爾特電動液壓鉚接鉗是一種用于通風工程、風管法蘭鉚接作業的必備機具。具有小巧輕便、鉚接牢固、操作靈活、噪聲小、檢修方便等特點。
二、 原理與結構
本機由泵站、鉚接鉗、電氣箱、高壓膠管等組成。電機直接驅動軸向柱塞泵，產生高壓油，推動與鉚接鉗連接一體的單作用油缸活塞，作工作運動，進行鉚接作業。作業完成后，由按鈕控制電磁換向閥，使油路接通或空載泄流，回程彈簧使活塞復位，完成一個工作循環。
三、
主要參數
1、 工作范圍：
（1）風管法蘭角鋼：40×40×4 50×50×5
（2）鉚釘尺寸：φ4×10 φ5×10
2、泵站
（1）最高工作壓力：20 MPa
（2）工作推力：65 kN
（3）電機功率：1.5 Kw 380V 1410 r.p.m
（4）液壓油貯量：17ι
3、外形尺寸：510×320×695mm
4、重量64 kg
四、使用方法
1、液壓油：46號長城抗磨液壓油，正常工作油溫為15℃～65℃，給鉚接鉗加油必須達到油標1/2高度上線。
