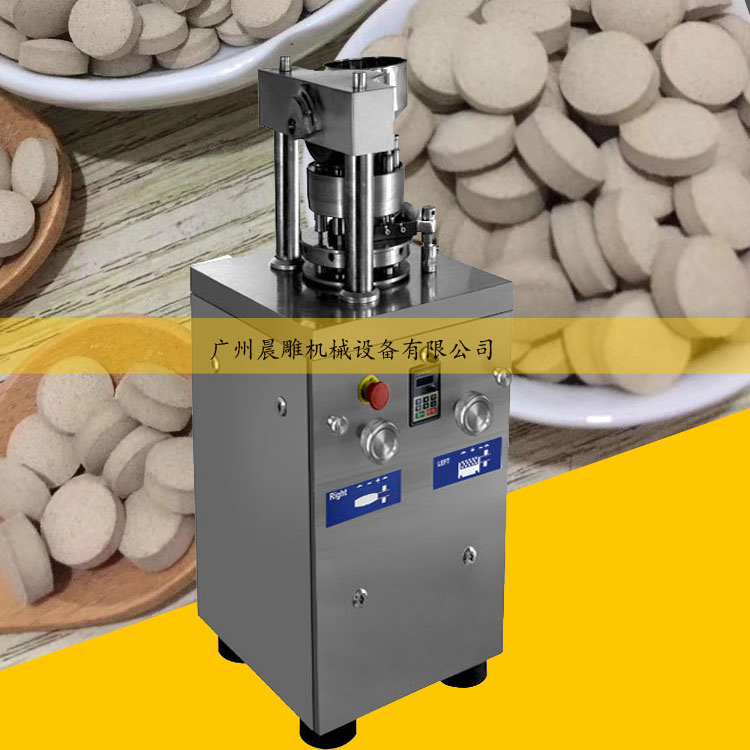

晨雕ZP-5-7-9沖奶片、藥片打片機 旋轉式顆粒粉末壓片機制片機
主要結構：
1、轉臺結構：轉臺是本機工作的主要執行件。有上、下軸承組件、主軸、轉臺等主要零件構成。
2、軌道機構：軌道有上軌道和下軌道組成的圓柱凸輪和平面凸輪，是上、下沖桿運動的軌跡。
3、充填調節裝置：充填調節用于調節片劑重量。
4、片厚(壓力)調節裝置：通過調節下壓輪上下，來調節片厚(壓力)。
5、加料裝置；該裝置由加料斗、調節螺釘、加料器等部分組成。
6、傳動裝置：該機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。
7、罩殼部分：該機外殼為全封閉，符合GMP 要求。
介紹：
廣州晨雕機械生產的旋轉式壓片機是一種自動旋轉、連續壓片的壓片機，配有過載保護裝置，當壓力過載時，能自動停機。此種壓片機提高了片劑密度的均勻性，減少了裂片，松片現象,外圍罩殼為全封閉式，采用不銹鋼材質，轉臺表面經過特殊處理，能保持表面光澤與防止交叉污染，符合GMP要求。本機機器振動小，噪聲低，耗能少，效率高和片劑重量準確，是目前國內受歡迎的一種壓片機。
機器參數：
|
型 號 |
ZP-5 |
ZP-7 |
ZP-9 |
|
沖模數（付） |
5 |
7 |
9 |
|
壓片直徑（毫米) |
12（異型10MM) |
12（異型10MM) |
12（異型10MM) |
|
壓片壓力（千牛） |
40 |
40 |
40 |
|
填充深度（毫米) |
15 |
15 |
15 |
|
片劑厚度（毫米) |
6 |
6 |
6 |
|
轉盤轉速(轉/分） |
50 |
50 |
50 |
|
生產能力（片/時) |
9000 |
12500 |
16000 |
|
電機功率(千瓦） |
1.5 |
1.5 |
1.5 |
|
外形尺寸（毫米） |
450*460*950 |
450*460*950 |
450*460*950 |
|
電壓（伏） |
220/380 |
220/380 |
220/380 |
|
主機重量（公斤) |
180 |
180 |
180 |
工作原理
壓片機下沖的沖頭部位(其工作位置朝上)由中模孔下端伸入中?？字?，封住中模孔底，利用加料器向中?？字刑畛渌幬?，上沖的沖頭部位(其工作位置朝下)自中?？咨隙寺淙胫心？?，并下行一定行程，將藥粉壓制成片，上沖提升出孔。下沖上升將藥片頂出中?？祝瓿梢淮螇浩^程，下沖降到原位，準備下一次填充。
壓片過程：
加料-填充-壓片-出片
