| 產品特征 | |||||||

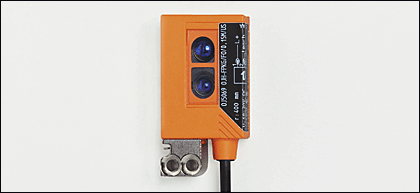

| 漫反射傳感器 | |||||||
| 矩形塑料 | |||||||
| 帶接插件的電纜 | |||||||
| 電子鎖 | |||||||
| 外部Teach示教功能 | |||||||
| 前面的鏡組 | |||||||
| 背景消隱 | |||||||
| 檢測距離 15...400mm (參照白紙200 x 200 mm, 90 %反射) | |||||||
| 可設定 | |||||||
| 電氣數據 | |||||||
| 電氣設計 | DC PNP | ||||||
| 工作電壓 [V] | 10...30 DC | ||||||
| 電流損耗 [mA] | 25 | ||||||
| 光線種類 | 紅光 660 nm | ||||||
| 防護等級 | III | ||||||
| 反相保護 | 是 | ||||||
| 輸出 | |||||||
| 輸出功能 | 明電路 / 暗電路可選 | ||||||
| 電壓降 [V] | < 2.5 | ||||||
| 電流負載 [mA] | 200 | ||||||
| 短路保護 | 脈沖 | ||||||
| 過載保護 | 是 | ||||||
| 開關頻率 [Hz] | 1000 | ||||||
| 監控范圍 | |||||||
| 檢測距離 [mm] | 15...400 (參照白紙200 x 200 mm, 90 %反射) | ||||||
| 光斑直徑 [mm] | < 18 ( 檢測距離 150 mm ) | ||||||
精確度曲線 a: 傳感器 b: 目標 c: 背景 x: 距離傳感器 / 目標物 y: 最小的距離物體/背景  數值[mm] 1 = 物體黑色(6 %反射), 背景白色(90 %反射) 2 = 物體灰色(18 %反射), 背景白色(90 %反射) 3 = 物體白色(90 %反射), 背景白色(90 %反射) |
|||||||
| 環境條件 | |||||||
| 環境溫度 [°C] | -25...60 | ||||||
| 外殼防護等級 | IP 67 | ||||||
| 認證/測試 | |||||||
| EMC電磁兼容 | EN 60947-5-2 | ||||||
| MTTF [年] | 556 | ||||||
| 機械技術數據 | |||||||
| 外殼材料 | 外殼: ABS; 固定夾具: 模壓鑄鋅; LED窗口: SEPS; 按鈕: SEPS; 接插件: PUR; 接插件螺紋: 黃銅 | ||||||
| 透鏡材料 | PMMA | ||||||
| 重量 [kg] | 0.051 | ||||||
| 顯示器/操作件 | |||||||
| 開關狀態顯示 LED | 黃色 | ||||||
| 運行 LED | 綠色 | ||||||
| 電氣連接 | |||||||
| 接口 | PUR電纜 / 0.15 m; 鍍金觸點, M12接插件 | ||||||
接線
|
|||||||
| 附件 | |||||||
| 配件(同時供貨) | 夾子; E20964; 2個固定螺栓; M3 x 16; 2個彈簧墊圈; 2個螺母 | ||||||
| 注釋 | |||||||
| 注釋 |
|
||||||
| 包裝單位 [件] | 1 | ||||||
