AT-150D稱重控制器，定值控制器， TEL/VX:133,9286,3941
具有精度高、速度快、性能穩定、功能強大、操作簡便等特點,主要用于自動定量裝袋秤測量與控制。可實現除人工上袋外全部自動控制過程。
功能特點
□ 一塊控制器控制雙秤
□ 專用熒光雙顯示屏，清晰直觀
□ 14路開關量輸出可直接驅動電磁閥
□ 12路開關量輸入
□ 全自動大、中、小加料控制
□ 可編程定時器用于過程時間控制
□ 自動落差修正功能
□ 自動零位跟蹤功能
□ 過沖檢測及抑制功能
□ 全面板式數字調校及工作參數設置
□ 模擬、數字濾波參數設置
□ 9組預設值設置，單秤輪流/雙秤組合方式可選，適應不同物料及包裝規格

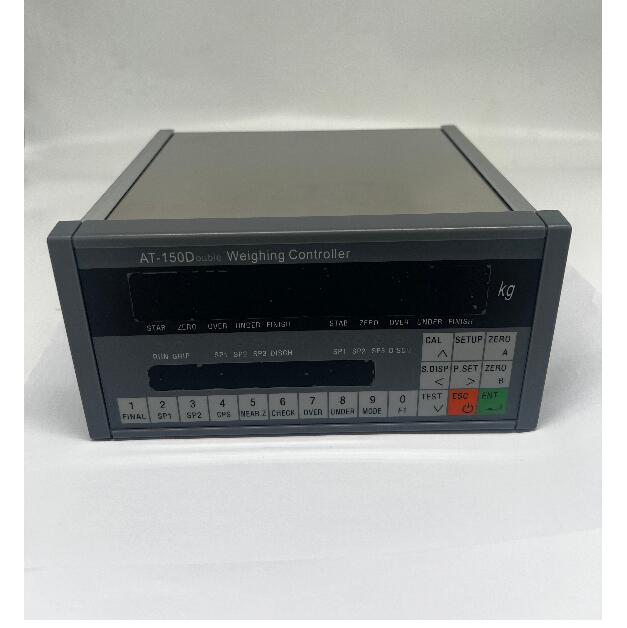

前面板說明
主顯示：雙五位數字，用于顯示稱重數據、儀表參數等，左邊為A秤、右邊為B秤。
副顯示：十三位英文字母、數字顯示，用于顯示累計重量、累計次數、目標值、工作模式、工作參數及提示等信息。
狀態指示燈：
▽ STAB （穩定）：當秤斗物料重量穩定在判穩范圍內時，該指示燈亮
▽ ZERO （零位）：當秤斗物料重量處于0±1/4d范圍內時，該指示燈亮
▽ UNDER（欠差）：該燈亮時，表示定量值欠差
▽ OVER （超差）：該燈亮時，表示定量值超差
▽ FINAL (到量)：加料結束后，該指示燈亮
¤ GRIP (夾袋): 該燈亮時，表示夾袋信號輸出有效
¤ SP1 (大投)：該燈亮時，表示大投信號輸出有效
¤ SP2 (中投)：該燈亮時，表示中投信號輸出有效
¤ SP3 (小投)：該燈亮時，表示小投信號輸出有效
¤ DISCH (卸料)：該燈亮時, 表示卸料信號輸出有效
鍵 盤：
標定/∧ 鍵：用于標定儀表,選擇參數項，輸入數據
設置 鍵：用于設定儀表工作參數
清零 A 鍵：用于A秤清零
清零 B 鍵：用于B秤清零
測試/∨ 鍵：用于檢測儀表開關量,選擇參數項，輸入數據
副顯示/＜ 鍵：切換副顯示內容,選擇參數項，輸入數據
工作組＞ 鍵：用于選擇預設值工作組
退出 鍵：用于退出儀表當前工作狀態，還用在清除報警
確認 鍵：用于確認儀表當前功能或結束鍵盤輸入數據操作
1/目標值 ~ 0/批次鍵：數字鍵及預設值設定
后面板說明
說明：
1． AC 220V電源輸入端子L G N, L火線，G地線，N零線
2． B秤傳感器連接端子
3． A秤傳感器連接端子
4． 串行口（RS-485）輸出端子
5． 開關量輸入端子
6． 開關量輸出端子
技術規格
○一般規格
電 源：AC220V 50HZ±10%
電源濾波器：內附
工作溫度：0~40℃
最大濕度：90% R.H不可結露
功 耗 ：約20W
儀表凈重：約2kg
物理尺寸：192（W）╳165(D) ╳96(H)mm
○模擬部分
傳感器電源：DC10V 280mA，可并聯4只350Ω傳感器
輸入阻抗：大于10MΩ
零點調整范圍：0.2~20mV
輸入靈敏度：0.3μ V/d
輸入范圍：0.2~20mV
A/D 轉換方式：Σ-Δ
A/D 轉換速度：100次/秒
非線性：0.01% F.S
零點漂移：0.1μV/ ℃
增益漂移：5ppM/℃
內部分辨率：1/1000000（MAX）
顯示精度：1/20000 F.S
○數字部分
重量顯示：主顯示雙五位13mm高亮度熒光數碼管
狀態顯示：副顯示十三位7mm高亮度熒光數碼管
重量單位： kg
負數顯示：“—”
超載顯示：“OFL”
小數點位置：5種可選
鍵 盤：19鍵輕觸鍵盤
