DLLC03CI 3.3V低電容瞬變二極管陣列 |
|
|
雙向通道 |
1 |
|
電壓 - 反向關態（典型值） |
3.3V |
|
漏電流IR |
100nA 典型值，VRWM = 3.3V |
|
電壓 - 擊穿（下限） |
4V IT = 1mA |
|
電壓 箝位@ Ipp |
16V IPP = 20A (8 x 20μs pulse) |
|
電流 - 峰值脈沖（10/1000μs） |
20A（8/20μs） |
|
功率 - 峰值脈沖 |
350W |
|
寄生電容 |
1.2PF VR = 0V, f = 1MHz |
|
不同頻率時的電容 |
4.5pF @ 1MHz |
|
工作溫度 |
-55°C ~ 150°C（TJ） |
|
安裝類型 |
表面貼裝 |
|
供應商器件封裝 |
SOD-323 |
|
應用 |
高速通信接口浪涌防護，千兆以太網防雷保護 |
千兆以太網,USB3.0高速通信端口ESD防護器件
為高速數據通信提供適當?shù)南到y(tǒng)級ESD防護，ESD防護器件（TVS二極管）必須滿足不同的要求?？蓞⒄誌EC61000-4-2標準，根據殘留箝位電壓和TVS二極管對ESD沖擊的響應，判斷TVS二極管的ESD防護性能。
我司專為該應用定制了一只最高反向工作電壓為3.3V的TVS二極管（DLLC03CI）。在測試中，IPP為20A（8/20us波形)的浪涌沖擊的箝位電壓為VC為16V，較低的寄生電容 小于1.PF，極低的漏電（N安級）。較強的靜電能力：IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV IEC61000-4-4 (EFT) 40A (5/50ns)
這在當今市場上的同類產品中堪稱佼佼者。為您解決更嚴格的測試要求提供適合的的解決方案。
應用：
工業以太網交換機，USB3.0通信端口，安防監控設備，光網EPON和GPON終端

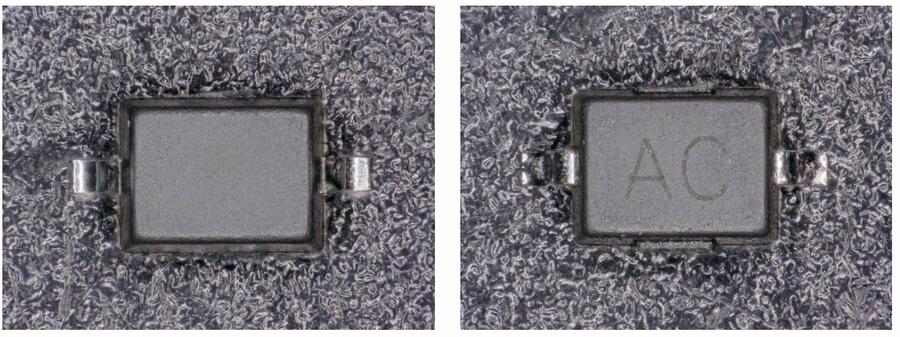

產品封裝：SOD-323
最小包裝：3000PCS/Reel
供貨周期：1周左右
DLLC03CI可替代：JEB03C BV03C BV05C LC03CI GBLC03CI TUSD03FB ESD03V32D-LC
系列型號：DLLC03CI,DLLC05CI,DLLC08CI,DLLC12CI,DLLC15CI,DLLC24CI
