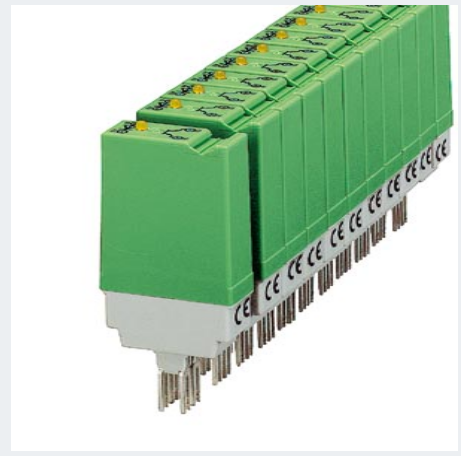

固態繼電器 - ST-OV2- 24DC/ 24DC/5 - 2905491插拔式大功率固態繼電器，在輸入及輸出電路中帶LED和保護電路，輸入：24 V DC，輸出：3 - 30 V DC/最大5 A，可插進底座端子內

尺寸






寬度

14.6 mm



高度

33 mm



深度

66.5 mm

返回頂部

環境條件






環境溫度（運行）

-20 °C ... 60 °C



環境溫度（存放/運輸）

-20 °C ... 70 °C

返回頂部

輸入數據






額定輸入電壓 UN

24 V DC



相對于UN的輸入電壓范圍

0.8 ... 1.2



輸入電壓范圍

19.2 V DC ... 28.8 V DC



開關閾值“0”信號，參考UN

≤ 0.4



開關閾值“1”信號，參考UN

≥ 0.8



UN下的典型輸入電流

7 mA



典型響應時間

50 μs



典型關閉時間

200 μs



狀態顯示

LED 黃色



保護名稱

極性保護





浪涌保護



保護電路/組件

極性保護二極管



發送頻率

300 Hz

返回頂部

輸出數據






輸出電壓范圍

3 V DC ... 30 V DC



限制連續電流

5 A (參見溫度負荷曲線)



峰值靜態電壓

30 V DC (集流器-發射器反向電壓)



最大限制連續電流下的電壓降

0.3 V



輸出電路

2線連接，浮地



保護名稱

極性保護





浪涌保護



保護電路/組件

極性保護二極管

返回頂部

概述






測試電壓輸入／輸出

2.5 kV AC



安裝位置

任意



標準/規程

IEC 60664





IEC 60664A





DIN VDE 0110

返回頂部

標準和規范






標準/規程

IEC 60664





IEC 60664A





DIN VDE 0110

返回頂部

Environmental Product Compliance






China RoHS

環保使用期限 = 50





更多有害物質的詳情，請參考“下載區”內的“制造商聲明”

返回頂部
分類


eCl@ss






eCl@ss 5.1

27371001



eCl@ss 6.0

27371604



eCl@ss 7.0

27371604



eCl@ss 8.0

27371604



eCl@ss 9.0

27371604

返回頂部

ETIM






ETIM 2.0

EC001504



ETIM 3.0

EC001504



ETIM 4.0

EC001504



ETIM 5.0

EC001504



ETIM 6.0

EC001504

返回頂部

UNSPSC






UNSPSC 6.01

30211916



UNSPSC 7.0901

39121542



UNSPSC 11

39121542



UNSPSC 12.01

39121542



UNSPSC 13.2

39122326
