vatten 508系列碳鋼體壓力釋放閥法蘭結構
| 品牌：vatten | 型號：508 | 加工定制：否 | ||||
| 連接形式：焊接 | 材質：碳鋼 | 公稱通徑：508 mm | ||||
| 零部件及配件：配件 | 用途：泄壓 | 壓力環境：常壓 | ||||
| 工作溫度：常溫 | 適用介質：含塵氣體 | 密封形式：軟密封式 | ||||
| 標準：GB | 外形：小型 | 流動方向：雙向 | ||||
| 驅動方式：氣動 |
508壓力真空釋放閥簡介

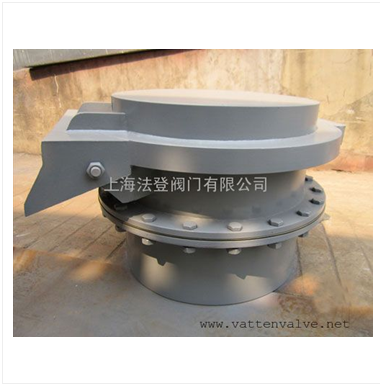

508壓力真空釋放閥適宜布置于儲灰?guī)祉敳?，在灰?guī)爝M氣、排氣超壓和不正常的溫度變化時，保護儲灰?guī)觳皇苓^量的正壓和負壓的影響，是灰?guī)煲环N必備的保護裝置。圖片為TH泰華壓力釋放閥的實物照片。
真空壓力釋放閥的安裝與使用
1、壓力釋放閥一般安裝在變壓器油箱蓋上或側壁上； 2、對于法蘭結構有壓力釋放閥，應配置法蘭底座； 3、螺紋連接的產品，在變壓器箱蓋上開孔尺寸見安裝尺寸； 4、每臺產品均配有安全帽，但它僅是便于用戶在做變壓器整體密封實驗時使用，運行前必須將其取下；壓力真空釋放閥是用于火力發電、建材、冶金、化工等行業的粉粒體貯倉頂部所用的保護裝置。
法登閥門生產的508真空釋放閥可以確保用戶的儲灰?guī)欤ㄔ诓怀^該產品設計技術性能的情況下）不受過量正壓的影響，儲灰?guī)鞙囟取?0℃均可使用，是您保證儲灰?guī)彀踩行н\行的一種必備的保護裝置。壓力真空釋放閥主要用于庫頂釋放正壓和負壓，也可應用于其他有防爆要求的場合。壓力釋放閥一般安裝于貯藏庫頂部，當貯庫內部壓力超過整定值時，壓力釋放閥的正壓閥板自動打開，以釋放庫內過高的壓力；當貯庫內部負壓超過整定值時，壓力釋放閥的負壓閥板自動打開，向庫內補充新鮮空氣，從而起到保護貯藏庫安全運行的作用。
真空壓力釋放閥技術參數
|
入口尺寸
(mm) |
標準透氣值(Pa)
|
最大透氣值(Pa)
|
使用溫度
(℃) |
重量
(kg) |
||
|
壓力
|
真空
|
壓力
|
真空
|
|||
|
508
|
769
|
220
|
2636
|
880
|
≤80
|
98
|
真空壓力釋放閥入口尺寸：508mm；標準透氣值：769Pa，最大透氣值：2636Pa，溫度≤80℃，該裝置通常被設置于儲灰?guī)?。河南鞏義市泰華機械廠生產的508真空釋放閥是針對傳統產品在儲灰?guī)爝M氣、排氣超壓、溫度忽高忽低不能正常工作的情況下創新研制的，是一種有針對性的產品。
