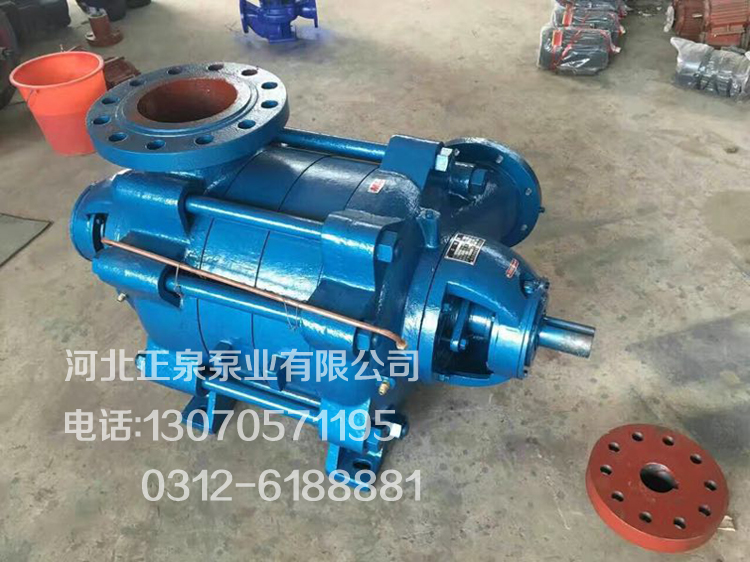

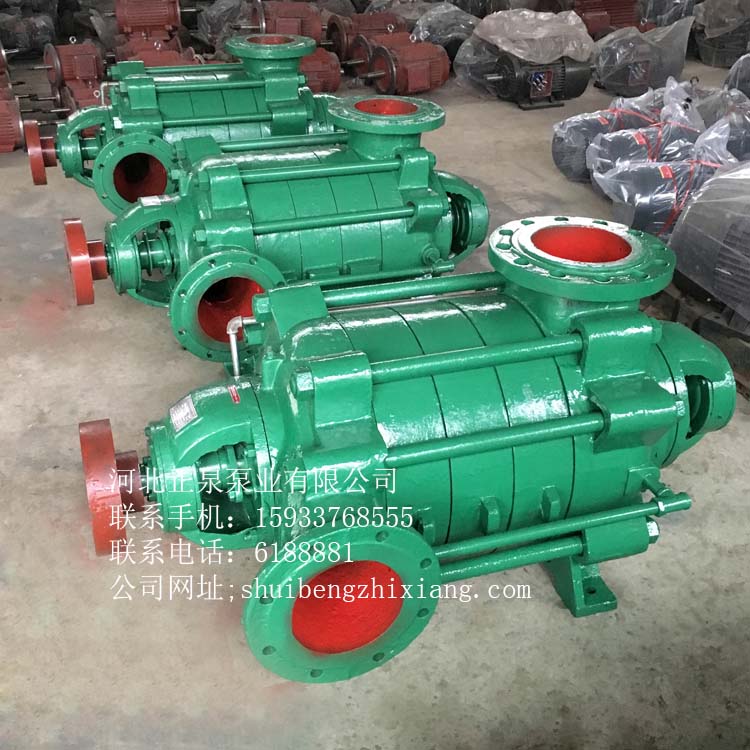

D155-30X9臥式多級離心水泵型號高層增壓泵多級泵概述：
D型泵為單吸、多級、節段式離心清水泵。適應于礦山、工廠及城市給排水，用來輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。
多級泵參數范圍：
流量Q 10~500m3/h
揚程H 33~850m
多級泵型號說明：
D型泵在型號表示方法上有三種，現分述如下：
1）D280-43×5
“D”－表示單級、多吸、節段式離心清水泵。
“280”－表示泵的流量（m3/h）。
“43”－表示泵的單級揚程。
“84”－表示年號。
“5”－表示級數。
2）D80-30×5
“D”－表示單級、多吸、節段式離心清水泵。
“80”－表示泵的吸入口直徑。
“30”－表示泵的單級揚程。
“5”－表示級數。
這種方法表示的泵只有D80－30。
3）150D30×5
“150”－表示泵的吸入口直徑。
“D”－表示單級、多吸、節段式離心清水泵。
“30”－表示泵的單級揚程。
“5”－表示級數。
多級泵結構型式：
D型泵為臥式安裝。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向?yàn)樗?。所有D型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85-67，D155-67型泵采用滑動軸承、稀油潤滑外，其余采用滾動軸承、油脂潤滑。
多級泵旋轉方向：
從電機端向泵看為順時針方向旋轉。
多級泵主要零件材質：
泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。D155-30X9臥式多級離心水泵型號高層增壓泵多級離心泵軸向力常見問題
1、軸向力產生的原因：
答：因吸排液口壓力不等也使并非完全對稱的葉輪兩側所受液體壓力不等，從而產生了軸向力。葉輪兩側液體壓力假如不計軸的截面積，也不考慮葉輪旋轉對壓力分布的影響，則作用在葉輪上的力為輪盤受的力和輪蓋受的力的差值，轉化為計算式就是出口壓力和進口壓力差值與葉輪輪蓋的面積的乘積，因?yàn)槌隹趬毫κ冀K大于進口壓力，所以，當離心泵旋轉起來就一定有了一個沿軸并指向入口的力作用在轉子上。
2、軸向力產生的問題：
答：不平衡的軸向力會加重止推軸承的工作負荷，對軸承不利，同時軸向力使泵轉子向吸入口竄動，造成振動并可能使葉輪口環摩擦使泵體損壞。
3、多級離心泵軸向力的平衡措施一般有：
答：葉輪對稱布置、采用平衡鼓裝置、平衡盤裝置亦及平衡鼓、平衡盤組合裝置等幾種。也有采用雙平衡鼓平衡機構的，如有的高壓鍋爐給水泵。葉輪對稱布置或采用平衡鼓裝置，軸向力不能完全平衡，仍需安裝止推軸承來承受殘余軸向力，多級離心泵更多的是采用具有自動調整軸向力作用的平衡盤來平衡軸向力。
4、多級離心泵如何消除軸向力：
答：多級泵一般采用的是平衡盤和葉輪的對稱安裝，單級泵一般是在葉輪上開平衡孔，當然還有在葉輪輪盤上安裝平衡葉片的方式來平衡軸向力。雖然我們要求的是消除軸向力，但假如完全消除了也會造成轉子在旋轉中的不穩定，所以在設計的時候，會設計出30%的量讓軸承來抵消，這就是為什么多級泵非驅動端軸承通常都是角接觸軸承的原因，因?yàn)樗梢杂脕沓惺芎艽蟮妮S向力。
