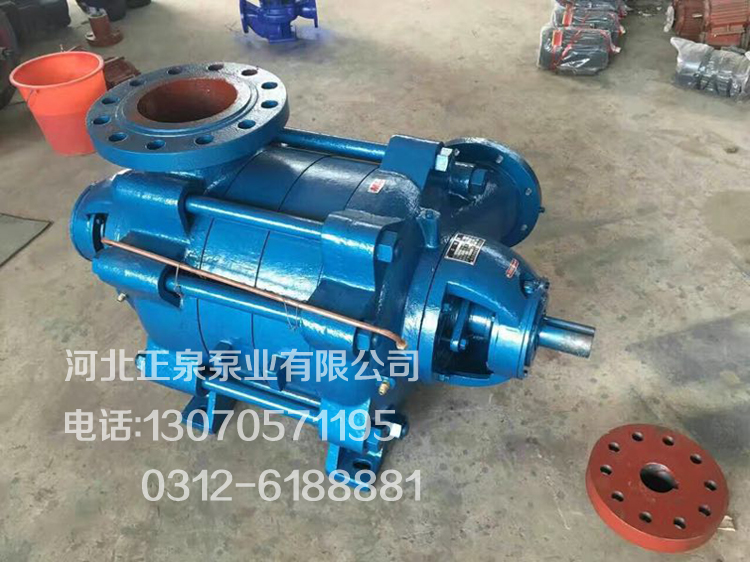

大流量多級離心水泵D46-30*8多級泵價格礦用多級泵為兩端支承,殼體部分是節段式,泵的傳動方式是通過彈性聯軸器與電動機聯結。泵的旋轉方向,從驅動端看泵,為順時針方向旋轉。 定子部分:主要由吸入段、中段、出水段、導葉、填料函體等分別用拉緊螺栓和螺栓聯接成一體,吐出口均垂直向上,吸入口為水平方向。 轉子部分:主要由軸、葉輪、平衡盤、軸套等零件組成。泵的軸向推力由平衡盤平衡,軸的兩端裝有更換的軸套,用于保護軸。 泵的密封:泵的吸入段、中段、吐出段之間靜止結合面用紙墊來密封。泵各級間采用節流密封。兩側軸封采用軟填料或機械密封裝置。采用擋水圈擋水,防止水進入軸承。 軸承部分:整個轉子由軸向兩商的滾動軸承來支承,軸承采用潤滑油潤滑。用滑動軸承來支承的泵,采用稀油潤滑,并用油環進行自行潤滑。
參 數:流量:6.3-300m3/h
揚程:50-650m
功率:5.5~1050kw
轉速:1450-2950r/min
口徑:φ50-φ200
溫度范圍:≤105℃
工作壓力:≤3.0Mpa。
特 點:
1、水力模型先進,效率高,性能范圍廣。
2、泵運行平穩,噪音低。
3、軸封采用軟填料密封或機械密封,密封安全可靠、結構簡單,維修方便快捷。
4、軸為全封結構,確保了不與介質接觸,不銹蝕,使用壽命長。
輸送不含固體顆粒,溫度低于80℃的清水或物理化學性質類似于水的液體,適用于礦山和城市給排水工程之用本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。大流量多級離心水泵D46-30*8多級泵價格
多級泵安裝順序
(1)機組運到現場,附帶底座者已裝好電動機,找平底座時可不必卸下水泵和電機。
(2)將底座放在地基上,在地腳螺釘附近墊楔形墊鐵,將底座墊高20~40毫米,準備找平后填充水泥漿之用。
(3)用水平儀檢查底座的水平度,找平后扳緊地腳螺母用水泥漿填充底座,待水泥干涸后應再次檢查水平度。
(4)當機組功率較大時,為了方便運輸可能會將泵、電機及底座分開包裝,這時即需要用戶自行安裝,校正水泵機組,其方法如洗:
a.將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除凈,并把水泵和電機放到底座上。
b.調整泵軸水平,找平后適當上緊螺母,以防走動.
c.吊起電機,使泵聯軸器和電機聯軸器配合,放下電機到底做上相應位置;
d.調整兩聯軸器間隙為5mm左右,并校正電機軸與泵軸的軸心線是否重合,其方法是將平尺放在聯軸器上,兩聯軸器外圓與平尺相平,若不重合,應調整電機或泵的相對位置,或墊以薄片來調整;
e.為了檢查安裝的精度,要在聯軸器圓周上幾個不同位置上用塞尺測量兩聯軸器平面的間隙,聯軸器平面一周上最大和最小間隙差數不得越過0.3毫米.兩端中心線上下或左右的差數不得越過0.1毫米。
(5)當機組不帶底座時,則需在基礎上直接安裝,其方法與4相似,但應更加注意校正。大流量多級離心水泵D46-30*8多級泵價格159-3376-8555
