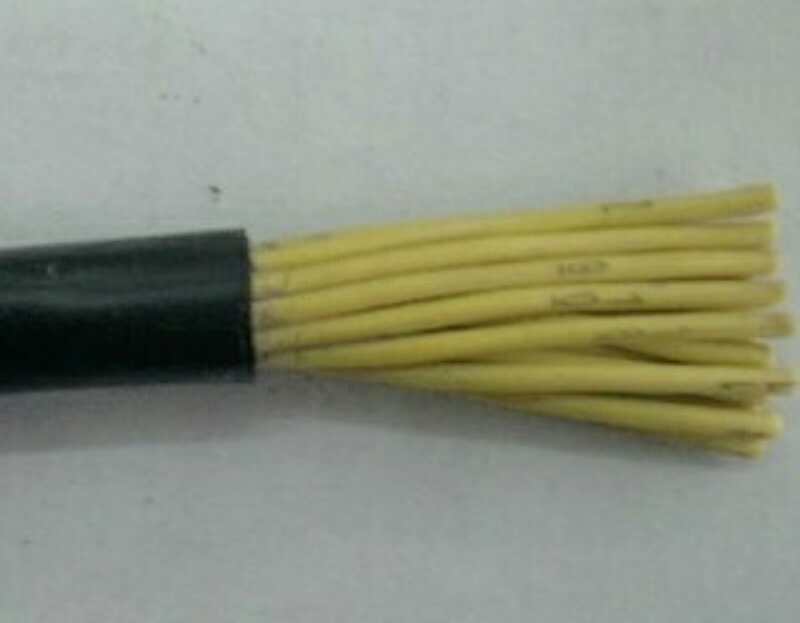

本產品適用于額定電壓600/1000V及以下的配電裝置，作電器儀表的連接線。
一、生產執行標準 GB/T9330-2008
二、使用條件
1、敷設溫度、最小彎曲半徑：電纜的敷設溫度在不低于0℃條件下敷設時，無需預先加溫；電纜敷設不受落差限制，敷設時的最小彎曲半徑規定如下：
a.無鎧裝層的電纜，應不小于電纜外徑的6倍；
b.有鎧裝層或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
c.有屏蔽結構的軟電纜，應不小于電纜外徑的10倍。
2、電纜導體的長期允許工作溫度為90℃。
3、短路時，電纜導體的最高溫度不超過250℃，持續時間不超過5s。
三、產品型號中各字母代表意義
1. 系列代號…………………………………….K
2. 材料代號
銅導體……………………………………………省略
交聯聚乙烯絕緣………………………………….YJ
聚氯乙烯護套……………………………………..V
聚乙烯護套……………………………………….Y
3.按結構特性分
編織屏蔽…………………………………………..P
銅帶屏蔽…………………………………………..P2
軟結構……………………………………………..R
四、型號、名稱（見表1）
表1
型號
產品名稱
KYJV
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVR
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜
KYJVP
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
KYJVRP
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
KYJVP2
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KYJVRP2
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制軟電纜
KYJV22
銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVP22
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜
KYJVP2-22
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
注：①需要阻燃型產品，訂貨時應在原型號前加“ZR”表示，如：ZR-KYJV。
②需要聚乙烯外護套時，用字母“Y”代替原型號中的字母“V”即可。
五、技術參數
1、成品電纜導體20℃時直流電阻，見表2：
表2
項目
單位
技術指標
20℃時導體直流電阻
Ω/km
截面mm2
0.75
1.0
1.5
2.5
4
6
10
A、B類
24.5
18.1
12.2
7.41
4.61
3.08
1.83
R類
26.0
19.5
13.3
7.98
2、成品電纜應經受3.5kV/5min工頻交流電壓試驗，絕緣不擊穿。
3、電纜絕緣電阻：最高額定工作溫度時，絕緣電阻不小于1.0MΩ.km。
4、交聯聚乙烯絕緣控制電纜的耐熱性、耐寒性、耐化學性、絕緣電阻和使用壽命遠優于聚氯乙烯絕緣控制電纜。
