4路數字量輸入；
4路數字量輸出；
I/O與系統完全隔離；
采用Modbus TCP通信協議；
RS485接口可作為擴展接口，連接MD44、MDA8、MD82、MD88、MD16等模塊；
電源具有良好的過流過壓、防反接保護功能；
豐富的指示燈，全面查看狀態，及時排查故障；
方便安裝。
概述：

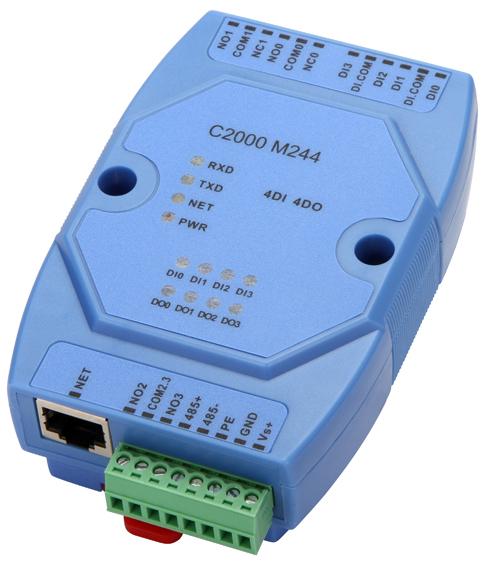

M244-4 為 4 路數字量輸入（DI）和 4 路數字量輸出（DO）采集控制設備，DO 為 2路 C 型繼電器和 2 路集電極開路輸出。提供RS485 到 TCP/IP 網絡和 TCP/IP 網絡到RS485 的數據透明傳輸，它可以使具有 RS485 串口的設備立即具備聯入 TCP/IP 網絡的功能。IO 采集部分支持標準的 Modbus TCP 通訊協議，可以通過 TCP/IP 網絡遠程采集數字量數據。提供 6 年質保服務。
技術參數：
I/O接口
DI特性 4路干接點輸入
60V過壓保護 ，100mA過流保護
DO特性 2路C型繼電器 2A 30VDC/1A 125VAC(0,1路）
2路集電極開路輸出30V 500mA(2,3路）
60V過壓保護 ，500mA過流保護
網絡通訊參數
以太網 10M/100Mbps
接口 RJ45
通訊協議 Modbus TCP
保護 1.5KV/600W防雷保護
240V過壓保護，80mA過流保護
RS485擴展口通訊參數
波特率 9600bps
數據位 8
停止位 1
校驗 無
485地址 1-255
提供資源
測試軟件 IO設備管理程序
文檔 Modbus通訊協議、寄存器地址文檔
DEMO Modbus通訊示例程序及代碼
電源需求
工作電壓 9~24VDC
工作電流 小于200mA
浪涌保護 1.5kW
過流過壓保護 60V過壓保護，500mA過流保護
工作環境
操作溫度 -25℃~85℃
存儲溫度 -60℃~125℃
工作濕度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 6年
