產品簡介
NHR-5100K光柱數顯表
NHR-5100K光柱數顯表
產品價格：￥面議
上架日期：2018-01-16 17:40:26
產地：福建
發貨地：廣州
供應數量：不限
最少起訂：1臺
瀏覽量：222
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

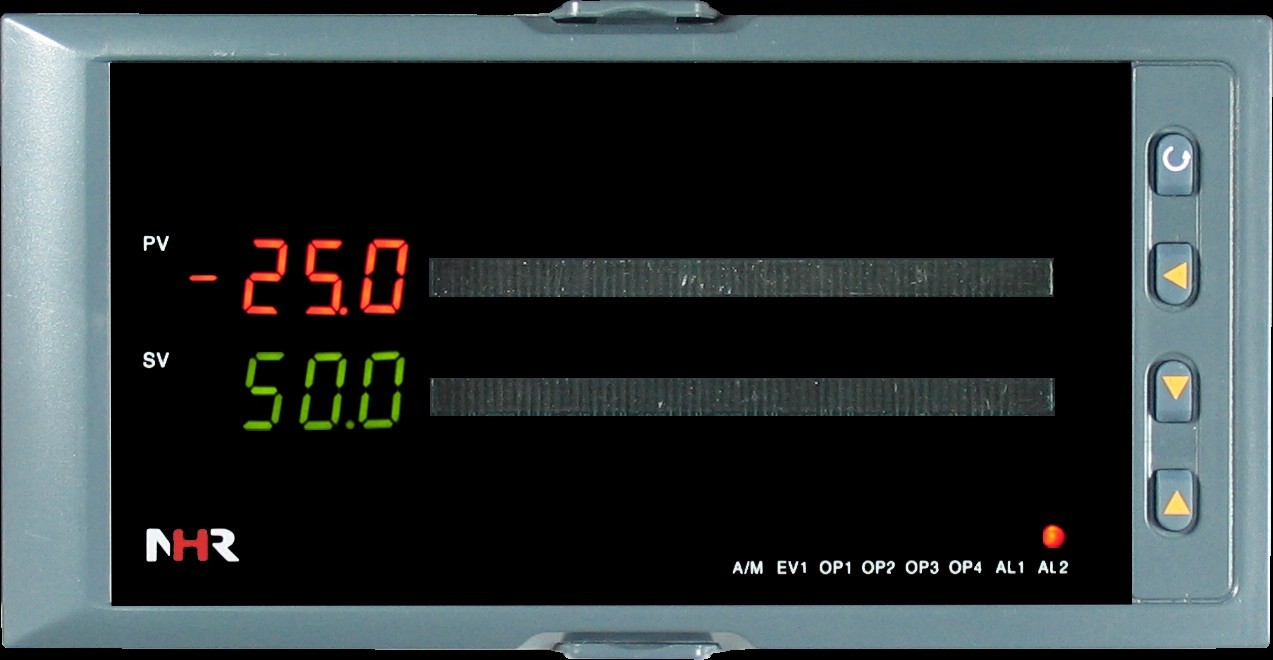

    NHR-5100K光柱數顯表

    香港虹潤NHR-5100單回路數字顯示控制儀

    概述

    NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。
    單路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能（0～100％）。
    具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
    熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
    具備“上下限報警”、“延遲報警”、“斷線報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
    具有電壓、電流變送輸出信號可選。
    支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
    帶DC24V饋電輸出，為現場變送器配電。
    輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    具備多種外形尺寸及樣式供用戶選擇。
    參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能。

    儀表面板

    160*80mm(A型)

    80*160mm(B型)

    96*96mm(C型)

    96*48mm(D型)

    48*96mm(E型)

    160*80mm(K型)

    80*160mm(L型)

    96*96mm(M型)

    72*72mm(F型)

    48*48mm(H型)

    參數功能

    ★注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。
    例如：
    注1：SV屏顯示“時間”有打印功能打開時才顯示。
    注2：第四報警方式的“斷線報警”客戶有要求時才開放。

    儀表接線圖

    規格尺寸為A、B、C、D、E、K、L、M型接線圖
    注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。


    圖一


    規格尺寸為F型接線圖


    規格尺寸為H型接線圖

    注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。

    儀表選型

    NHR-5100□-□-□/□/□/□/□( )-□-( )
    ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

    ①規格尺寸

    ②輸入分度號

    代碼

    寬*高*深

    代碼

    分度號（測量范圍）

    A
    B
    C
    D
    E
    F
    H
    K
    L
    M

    160*80*110mm（橫式）
    80*160*110mm    （豎式）
    96*96*110mm    （方式）
    96*48*110mm    （橫式）
    48*96*110mm    （豎式）
    72*72*110mm    （方式）
    48*48*110mm    （方式）
    160*80*110mm    （橫式/光柱）
    80*160*110mm    （豎式/光柱）
    96*96*110mm    （方式/光柱）

    00
    01
    02
    03
    04
    05
    06
    07
    08
    09
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    55
    56

    熱電偶B(400～1800℃)
    熱電偶S(0～1600℃)
    熱電偶K(0～1300℃)
    熱電偶E分度(0～1000℃)
    熱電偶T分度(-200.0～400.0℃)
    熱電偶J分度(0～1200℃)
    熱電偶R分度(0～1600℃)
    熱電偶N分度(0～1300℃)
    熱電偶F2分度(700～2000℃)
    熱電偶Wre3-25分度(0～2300℃)
    熱電偶Wre5-26分度(0～2300℃)
    熱電阻CU50(-50.0～150.0℃)
    熱電阻CU53(-50.0～150.0℃)
    熱電阻CU100(-50.0～150.0℃)
    熱電阻PT100(-200.0～650.0℃)
    熱電阻BA1(-200.0.0～600.0℃)
    熱電阻BA2（-200.0～600.0℃）
    線性電阻0～400Ω(-1999～9999)
    遠傳電阻0-350Ω (-1999～9999)
    遠傳電阻30-350Ω (-1999～9999)
    0    ～20mV (-1999～9999)
    0    ～40mV (-1999～9999)
    0    ～100mV (-1999～9999)
    -20    ～20mV (-1999～9999)
    -100    ～100mV (-1999～9999)
    0    ～20mA (-1999～9999)
    0    ～10mA (-1999～9999)
    4    ～20mA (-1999～9999)
    0    ～5V (-1999～9999)
    1    ～5V (-1999～9999)
    -5    ～5V (-1999～9999)
    0    ～10V (-1999～9999)(不可切換)
    0    ～10mA開方 (-1999～9999)
    4    ～20mA開方 (-1999～9999)
    0    ～5V開方 (-1999～9999)
    1    ～5V開方 (-1999～9999)
    全切換
    特殊規格

    ③變送輸出1（OUT1）

    代碼

    輸出類型（負載電阻RL）

    X
    0
    1
    2
    3
    4
    5
    8

    無輸出
    4-20mA(RL≤600Ω)
    1-5V(RL≥250KΩ)
    0-10mA(RL≤1.2KΩ)
    0-5V(RL≥250KΩ)
    0-20mA(RL≤600Ω)
    0-10V(RL≥4KΩ)
    特殊規格

    ④變送輸出2（OUT2）

    代碼

    輸出類型（負載電阻RL）

    X
    0
    1
    2
    3
    4
    5
    8

    無輸出
    4-20mA(RL≤600Ω)
    1-5V(RL≥250KΩ)
    0-10mA(RL≤1.2KΩ)
    0-5V(RL≥250KΩ)
    0-20mA(RL≤600Ω)
    0-10V(RL≥4KΩ)
    特殊規格

    ⑤報警（繼電器接點輸出）

    代碼

    報警限數

    X
    1
    2
    3
    4

    無輸出
    1    限報警
    2    限報警
    3    限報警
    4    限報警

    ⑥通訊輸出

    代碼

    通訊接口（通訊協議）

    X
    D1
    D2
    D3

    無通訊輸出
    RS-485    通迅接口（Modbus）
    RS232    通迅接口（Modbus）
    RS232C    打印接口

    ⑦饋電輸出

    代碼

    饋電輸出（輸出電壓）

    X
    1P
    2P

    無輸出
    1    路饋電輸出
    2    路饋電輸出
    如“2P（12/24）”表示第一路12V，
    第二路24V饋電輸出。

    ⑧供電電源

    代碼

    電壓范圍

    A
    D

    AC/DC 100-240V (50/60Hz)
    DC 20-29V

    ⑨備注

    無備注可省略

    備注：

    1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
    2    、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
    3    、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
    4    、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
    例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
