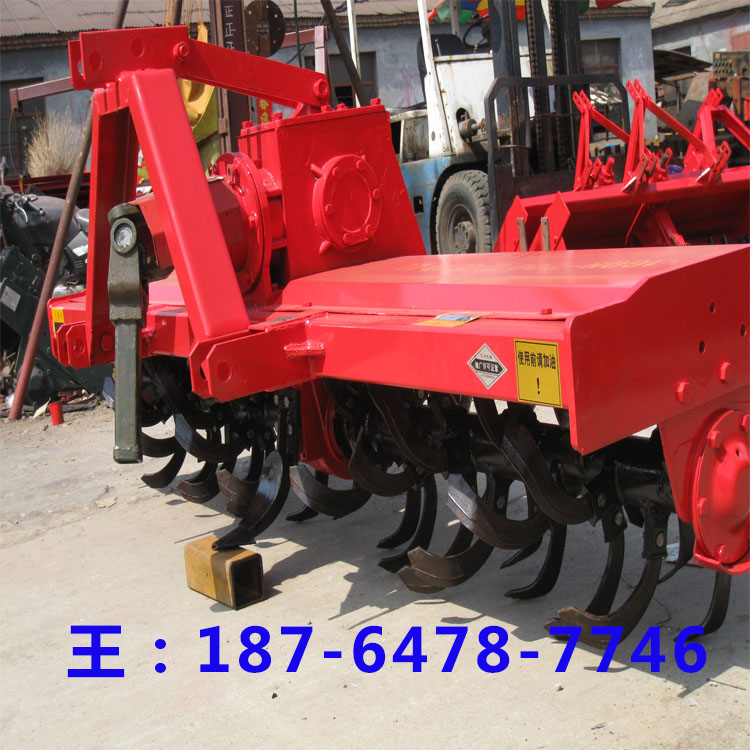

1GQN-125～300型旋耕機是由傳動軸總成、懸掛架、齒輪箱總成、框架總成、擋土板總成、鎮壓滾總成、犁刀軸總成組成。
1、傳動軸總成：主要有花鍵節叉，十字軸、方軸方管節叉焊合件組成，十字軸兩端裝有孔用彈性擋圈，防止十字軸軸向移動，十字軸上裝有黃油嘴，應注滿黃油，保證滾針軸承潤滑。
2、懸掛架：主要有斜拉桿、豎拉桿，懸掛支座、懸掛銷組成，其作用是與配套拖拉機連接。
3、齒輪箱總成：由變速箱體、箱蓋，一軸軸承座，軸承蓋，二軸軸承蓋，花鍵軸I、花鍵軸II、中間軸、花鍵軸Ⅲ組成一、二級傳動，箱內裝有一對一級傳成主、被動圓錐齒輪，二級傳動主、被動圓柱齒輪，中間圓柱齒輪，最終傳動圓柱刀軸齒輪等組成，箱蓋上有加油孔，箱體下有放油孔。
4、框架總成：主要有機架、蓋板等組成。
5、擋土板總成：由擋土板銷軸，擋土板焊合件組成。主要作用是防上塵土飛揚和進一步碎土。
6、刮土板總成：由刮土板、壓簧、壓簧拉桿、U型卡、壓簧轉軸組成，起到平整土地及碎土作用。
7、鎮壓滾總成：由鎮壓滾焊合件，拉板，自動調節拉桿等組成，其主要作用是碎土及平整土地。
技術參數
|
1、旋耕機型號 |
1GQNG-180 |
1GQNG-200 |
1GQNG-230 |
1GQNG-250 |
||
|
2、耕幅 |
180 |
200 |
230 |
250 |
||
|
3、耕深 |
旱耕≥12厘米 水耕≥14厘米 |
|||||
|
4、刀片形式 |
1T245 |
|||||
|
5、刀片數量（把） |
50 |
60 |
56 |
62 |
||
|
6、拖拉機 |
功率 |
36.8-44.1 |
44.1-66.1 |
58.8-66.1 |
≥66.1 |
|
|
輸出轉速（r/min） |
540 |
720 |
||||
|
錐齒輪速比 |
13：28 |
14：26 |
15：24 |
|||
|
7、刀軸 |
設計轉速（r/min） |
200 |
265 |
308 |
||
|
最大回轉半徑 |
245 |
|||||
|
相鄰切削面 |
70 |
|||||
|
8、生產率 |
前進速度 （公里/小時） |
2~8.5 |
||||
|
生產率（畝/小時） |
6~16 |
|||||
|
9、聯接形式 |
標準三點懸掛或四點懸掛 |
|||||
|
10、油耗（kg/畝） |
耕地：1.0-1.2 耙地：0.8-1.0 |
|||||
|
11、外形尺寸 長×寬×高 |
1120×2056×1110 |
1120×2296×1110 |
1120×2636×1110 |
1120×2816×1110 |
||
|
12、整機 質量 |
配鎮壓輪 |
415 |
425 |
465 |
520 |
|
|
配刮土 |
405 |
425 |
440 |
494 |
||
|
13、齒輪油加注用量 |
6 |
|||||
|
14、適用范圍：稻板田旱耕、旱耙；雙季稻水耕、水耙；300公斤/畝以下綠肥田旋耕切斷，中下等鹽堿地淺層耕作；菜園地耕耙整地；新圍墾地滅茬除草和牧草地再生耕作等。對土壤濕度適應范疇大，一般拖拉機能下田即可進行作業。 |
||||||
●生產率按理論計算值的70%計算（作業時最大耕幅）。
