其中信息載體是以創新方式磁化的刻度，而定制磁傳感器ASIC和緊湊型的微處理器讀數頭負責磁場檢測和信號處理。 AksIM編碼器是真正的絕對式編碼器，開機后立即獲得絕對位置，無需返回參考零位。
AksIM編碼器基于霍爾傳感器技術，使用5 V電源，并提供多種輸出信號格式：數字SSI、PWM、串行RS422和CAN。除位置信息外，內置的先進自監控功能可持續檢查多個內部參數。
Renishaw雷尼紹AksIM系列絕對式磁編碼器特性
真正的絕對式設計
單碼道
分辨率高達20位
無磁滯
非接觸式
高速運行
輕薄小巧
使用定制ASIC的磁傳感器
內置自監控功能
內置狀態LED指示燈
SSI、SPI、PWM、BiSS、異步串行RS422或USB接口
防腐蝕磁環
Renishaw雷尼紹AksIM系列絕對式磁編碼器產品描述

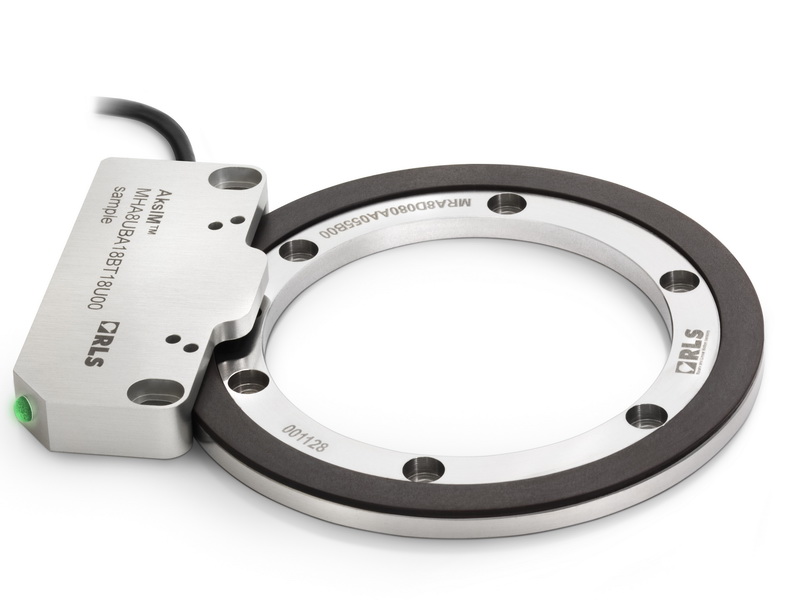

AksIM是一種非接觸式高性能離軸絕對式磁旋轉編碼器，適合于安裝空間受限的應用。結構緊湊、輕薄小巧的讀數頭檢測并評估軸向磁化的薄圓環的磁場。
49 mm的磁環在19位分辨率時提供每轉524,288個位置，而更大的80 mm磁環在20位分辨率時提供每轉1,048,576個位置。AksIM磁編碼器系統的精度優于±0.1°，最大允許速度可以超過10,000轉/分鐘。
AksIM是一種新型單碼道絕對式編碼器，它的系統整體高度很低，同時具備真正的絕對式功能和高速運行的特點，因此適合多種應用場合，例如在視頻監控系統中測量攝像機旋轉角度，以及在機械臂關節和電機中測定位置等。
Renishaw雷尼紹AksIM系列絕對式磁編碼器系統數據
所有輸出類型（SF、PW、SC、DC、SP和US）
讀取類型 軸向讀取
分辨率 從16至20位
最大速度 > 10,000 rpm
編碼器精度 ±0.05° （安裝前- 不包括因讀數頭、磁環和驅動軸安裝失準而引起的誤差）
最終系統精度 典型值 ±0.1°
磁滯 少于單元分辨率
重復性 優于單元分辨率
電器數據：
所有輸出類型（SF、PW、SC、DC、SP和US）
電源電壓 4 V至6 V – 讀數頭上電壓
設置時間 10 ms（
功耗 典型值115 mA，最大值150 mA
輸出負載
PWM, SPI 最大值 ±20 mA
RS422 120 mA短期，60 mA受限
ESD保護 HBM、2類、最大 ±2 kV（符合883方法3015.7）
可用通信接口 異步串行、PWM、SSI、BiSS 和 SPI
機械數據：
所有輸出類型（SF、PW、SC、DC、SP和US）
可用磁環尺寸（外徑） 49 mm（磁環 MRA7）
80 mm（磁環 MRA8）
材質類型（磁環）
EN 1.4005 / AISI416或EN 1.4104 / AISI430F
帶膠合的NBR橡膠填充鐵素體顆粒
質量 讀數頭（帶1米電纜，無插頭）45 g
磁環 MRA7 32 g
磁環 MRA8 64 g
慣性 磁環 MRA7 13.1 kg×mm2
磁環 MRA8 79.1 kg×mm2
電纜4.2 ± 0.2 mm，PUR高柔性電纜，與牽引鏈兼容，雙屏蔽
環境要求：
所有輸出類型（SF、PW、SC、DC、SP和US）
溫度
工作 帶靜電纜：-30 °C至+85 °C
電纜處于動態條件下：-10 °C至+80 °C
存儲 -40 °C至+85 °C
濕度 0 至 100%（允許冷凝）
防護等級 IP64（防止灰塵和水濺）
振動 300 m/s2 55-2000 Hz (IEC 60068-2-6)
沖擊 300 m/s2 (IEC 60068-2-27)、11 ms、半正弦
外部磁場 在讀數頭上方最大 ±6 mT（DC或AC）
