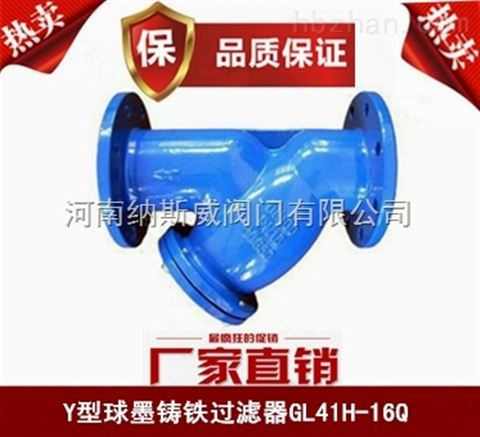

GL41H過濾器
產品概述
GL41H過濾器里的Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，根據不同材質可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。可按用戶要求制作濾網。廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。
GL41H過濾器結構圖
執行標準
設計規范：HG/T 21637
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
產品標識：GB/T 12220
供貨規范：JB/T 7928
特點
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做
4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率
主要零件部件材料表
|
要主零件部件材料表 |
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼、不銹鋼 |
|
|
2 |
濾芯網 |
不銹鋼 |
|
|
3 |
墊片 |
金屬石墨 |
|
|
4 |
濾網蓋 |
碳鋼、不銹鋼 |
技術參數表
|
產品型號 |
(DN) |
|
(MPa) |
(℃) |
(mm)外形尺寸 |
||
|
L |
H1 |
H2 |
|||||
|
GL41H |
15—20 |
Flange法蘭 |
1.6—4.0 |
425 |
160 |
53 |
70 |
|
GL41H |
32 |
Flange法蘭 |
1.6—4．O |
425 |
1 80 |
73 |
120 |
|
GL41H |
40 |
Flange法蘭 |
1.6—4.0 |
425 |
200 |
75 |
1 35 |
|
GL41H GL41H |
50 |
Flange法蘭 |
1.6—4.0 |
425 |
230 |
80 |
1 65 |
|
GL41H |
65 |
Flange法蘭 |
1.6—4.0 |
425 |
270 |
93 |
1 80 |
|
GL41H |
80 |
Flange法蘭 |
1.6—4．O |
425 |
290 |
1 00 |
1 89 |
|
GL41H |
1 00 |
Flange法蘭 |
1.6—4.0 |
425 |
310 |
1 1 0 |
235 |
|
GL41H |
125 |
Flange法蘭 |
1.6—4.0 |
425 |
400 |
125 |
280 |
|
GL41H |
1 50 |
Flange法蘭 |
1.6—4.0 |
425 |
430 |
143 |
345 |
|
GL41H |
200 |
Flange法蘭 |
1.6—4．O |
425 |
500 |
170 |
410 |
|
GL41H |
250 |
Flange法蘭 |
1.6—4.0 |
425 |
590 |
203 |
610 |
|
GL41H |
300 |
Flange法蘭 |
1.6—4.0 |
425 |
650 |
230 |
690 |
|
GL41H |
350 |
Flange法蘭 |
1.6—4.0 |
425 |
700 |
255 |
780 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
