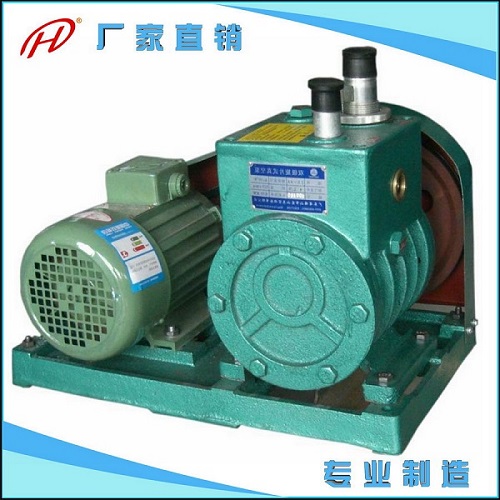

一、2X雙級旋片式真空泵概述：
1、真空泵是用以抽除特定密封器內的氣體，使該容器獲得一定真空度的基本設備，由于現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。
2、由于真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是與油聯系在一起的，所以它不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使使用。如有氣鎮裝置的泵，可抽除一定量的可凝汽體。
3、真空泵可以用來直接獲得真空度在10-3托以下的真空作業，以及配合其它真空設備獲得真空度10-3托以上的真空作用之用。
4、真空泵一般在不底于5℃的室溫及不高于90%的相對溫度的環境內使用。
5、真空度是指被抽容器內剩余氣體壓強，以分壓強分我廠出廠標準，總壓強為輔助標準，熱偶計測的是各種蒸汽和永久氣體的總壓強，而麥?zhǔn)现荒軠y(cè)出永久氣體占的分壓強，故表中的數值有一定的差異。
6、抽速是根據幾何尺寸算出的大氣壓強時，實際抽速與幾何抽速基本相符合，在各種不同的壓強時，抽速有一定下降，抽速與壓力關系見下圖。
7、溫升是指泵溫穩定后，在排氣閥門處的油的溫室與溫室之差。
8、型號表示方法：例2X-15，2代表雙級泵，X代表旋片式真空泵，黃線后面的15代表每秒種的抽速。
二、2X旋片式真空泵主要用途：
l、2X型真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、2X型真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、2X型真空泵進氣口連續敝通大氣運轉不得超過3分鐘．
4、2X型真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
三、2X旋片式真空泵性能參數：
|
|
2X-2 |
2X-4A |
2X-8A |
2X-8 |
2X-15A |
2X-15 |
2X-30 |
2X-70 |
||
|
2 |
4 |
8 |
15 |
30 |
70 |
|||||
|
極限真空 |
關氣鎮 |
Pa（Torr） |
6×10-2（≤5×10-4）110 |
|||||||
|
6×10-1（5×10-3） |
（≤1×10） |
|||||||||
|
電動機功率（KW） |
0.37 |
0.55 |
1.1 |
1.5 |
3 |
5.5 |
||||
|
溫升（℃） |
≤40 |
|||||||||
|
進氣口徑 |
18 |
25 |
40 |
40 |
65 |
80 |
||||
|
轉速（r/min） |
450 |
590 |
|
420 |
||||||
|
用油量（L） |
0.7 |
1.0 |
2.0 |
2.8 |
3.0 |
4.2 |
||||
|
噪聲dB（A） |
68 |
≤68 |
≤70 |
≤75 |
≤78（～70） |
≤80（～75） |
||||
|
外形尺寸 |
56×31×39 |
56×34×37 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 |
||||
|
適用電磁閥型號 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
||||||
|
重量 |
58 |
55 |
80 |
110 |
232 |
330 |
||||
|
冷卻方式 |
自然冷卻 |
水冷 |
自然冷 |
水冷 |
||||||
|
冷卻水量（L/min） |
- |
＞0.5 |
- |
＞0.8 |
＞1 |
＞2 |
||||
四、2X雙級旋片式真空泵結構圖：
五、2X-2A、2X-4A旋片式真空泵安裝尺寸：
六、2X-8、2X-15旋片式真空泵安裝尺寸：
七、2X-30A、2X-70A雙級旋片式真空泵安裝尺寸：
八、2X雙級旋片式真空泵使用注意事項：
1、查看油位。油位應在油標中心，油位過低，對排氣閥不能密封，影響真空度；油位過高，會引起起動時噴油。運轉前，先將三角帶脫下，將電機轉向校正后，再起動，以免噴油。運轉時，油位略有升高，屬正?，F(xiàn)象。油量不足時，采用l號真空泵油，從加油孔加入。油需經過濾，以免雜物進入，堵塞油孔。
2、2X型真空泵泵口如裝接電磁閥，應與泵同時動作．
3、2X型真空泵開始起動時，應先點動起動按鈕一、二次，以使泵腔內的油壓至油箱內，然后再正式起動運轉。
4、環境溫度較高時，油溫升高，粘度下降，飽和蒸汽增大，會引起極限真空下降，應加強通風散熱。
5、檢查泵的極限真空，應采用壓縮式水銀真空計。真空計應與泵口直接接通，運轉30分鐘內，將達到極限真空。
6、2X型真空泵停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。
7、帶有氣鎮閥的泵如在抽吸氣體中含有較多的可凝性蒸汽時，要打開氣鎮閥
九、2X雙級旋片式真空泵訂貨說明:
1.真空泵名稱（旋片式真空泵、旋片泵、單級旋片式真空泵、直聯式旋片真空泵、 水環泵、水環真空泵、直聯式水環真空泵、滑閥泵）;
2.真空泵型號（2X、XZ、2XZ、XD、SK、SZ、SZB、2SK、2BV、SKA、H-150）;
3.真空泵抽氣速率（1-150升/秒）;
4.真空泵功率（0.12-132KW）;
5.真空泵使用電壓（AC200V、AC380V）;
6.真空泵使用行業（石油化工、制藥、食品、醫藥、真空包裝、真空滲漏等）;
7.如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
8.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
9.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技水泵專家為您審核把關。
