SWP-LCD-NLQ812-81-AGG-HL-P熱量積算儀
昌暉原裝正品SWP-LCD80流量積算儀
產品概述

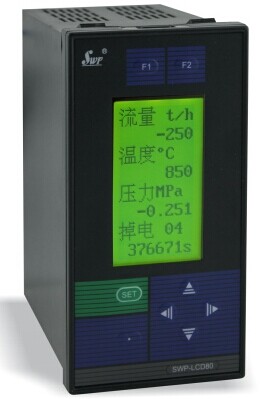

SWP-LCD-NLQ小型單色熱量積算無紙記錄儀集流量/熱量積算與記錄于一體，是一種智能化的多功能二次儀表，適合對熱水的流量熱量進行過程監測，總量累積。
技術參數
|
規 格 |
說 明 |
|
|
輸入 信號 |
模擬量輸入 |
熱電偶：標準熱電偶——K、E、B、S、J、T、We等 |
|
電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等 |
||
|
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω |
||
|
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ |
||
|
脈沖量 |
波形：矩形或正弦波 |
|
|
幅度：大于5V |
||
|
頻率：0-10kHz（或根據用戶要求） |
||
|
輸出 信號 |
模擬量輸出 |
DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω） DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ） |
|
開關量輸出 |
繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載） |
|
|
通訊輸出 |
接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 儀表內部自由設定 |
|
|
饋電輸出 |
DC 24V 負載≤30mA |
|
|
測量精度 |
測量顯示精度：±0.2%FS±1字或0.5%FS±1字 |
|
|
頻率轉換精度 |
±1脈沖（LMS） 一般優于0.2% |
|
|
測量范圍 |
-1999——99999字 |
|
|
分辨率 |
±1字 |
|
|
顯示方式 |
帶背光大屏幕LCD圖形顯示器 |
|
|
控制/報警 |
帶回差上限、下限輸出（用戶可自由設定） |
|
|
參數設定 |
·中文菜單提示 ·面板輕觸式按鍵設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定 |
|
|
保護方式 |
斷電后累積值保持時間大于五年 電源欠壓自動復位 工作異常自動復位（Watch Dog） |
|
|
環境溫度 |
0-50℃ |
|
|
相對濕度 |
≤85RH 避免強腐蝕氣體 |
|
|
供電電壓 |
常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源 |
|
|
功耗 |
·≤6W（AC220V 電源供電） ·≤6W（AC85-260V 開關電源供電） ·≤6W（DC24V 電源供電） |
|
選型表
|
型 號 |
代 碼 |
說 明 |
||||||||||||||
|
SWP-LCD-N |
□□□ |
□ |
□□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
□ |
-□□ |
-□ |
-□ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
LQ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不記錄 |
|
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
記錄 |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫）80×160mm（豎） |
|
|
補償信號 |
12 |
|
|
|
|
|
|
|
|
|
|
|
|
單路熱量表 |
||
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
參見“通訊方式” |
|||
|
控制輸出 |
□ |
|
|
|
|
|
|
|
|
|
|
參見“控制輸出方式” |
||||
|
變送輸出 |
□ |
|
|
|
|
|
|
|
|
|
參見“變送輸出方式” |
|||||
|
流量輸入類型 |
□ |
|
|
|
|
|
|
|
|
參見“輸入類型” |
||||||
|
入溫輸入類型 |
□ |
|
|
|
|
|
|
|
參見“輸入類型” |
|||||||
|
出溫輸入類型 |
□ |
|
|
|
|
|
|
參見“輸入類型” |
||||||||
|
第一報警方式 |
□ |
|
|
|
|
|
參見“報警方式” |
|||||||||
|
第二報警方式 |
□ |
|
|
|
|
參見“報警方式” |
||||||||||
|
第三報警方式 |
□ |
|
|
|
參見“報警方式” |
|||||||||||
|
饋電輸出 |
P 2P |
|
|
DC24V饋電輸出 2路DC24V饋電輸出 |
||||||||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V（開關電源） AC220V供電（線性電源，可省略） |
|||||||||||||
|
外形特征 |
S |
豎式顯示儀表 橫式顯示儀表 |
||||||||||||||
★通訊方式
|
選型代碼 |
0 |
2 |
3 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊規格 |
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
★控制輸出方式：
|
選型代碼 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
|
輸出方式 |
繼電器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR輸出 |
SSR輸出 |
SOT輸出 |
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
★變送輸出方式：
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊規格 |
★輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
A |
4~20mA |
-1999~99999d |
Q |
0~20mA開方 |
-1999~99999d |
G |
Pt100 |
-200~650℃ |
|
B |
0~10mA |
-1999~99999d |
F |
脈沖 |
0~5KHz |
O |
頻率 |
0~5KHz |
|
C |
1~5V |
-1999~99999d |
L |
B |
400~1800℃ |
E |
E |
0~1000℃ |
|
D |
0~5V |
-1999~99999d |
S |
S |
0~1600℃ |
K |
K |
0~1300℃ |
|
M |
0~20mA |
-1999~99999d |
T |
T |
-200~400℃ |
R |
用戶特定 |
-1999~99999d |
|
H |
4~20mA開方 |
-1999~99999d |
U |
J |
0~1200℃ |
N |
無補償輸入 |
|
|
I |
0~10mA開方 |
-1999~99999d |
V |
CU50 |
-50.0~150.0℃ |
|
|
|
|
J |
1~5V開方 |
-1999~99999d |
W |
Pt100.1 |
-199.9~199.9℃ |
|
|
|
注1：用戶特定類型輸入，請?zhí)峁┹斎雮鞲衅餍吞�、類型�?span>
注2：頻率信號輸入幅值如高電平低于5V，需特殊備注。
★報警方式：
|
選型代碼 |
N |
H |
L |
|
報警方式 |
無控制或報警（可省略） |
上限控制或上限報警 |
下限控制或下限報警 |
