概述：

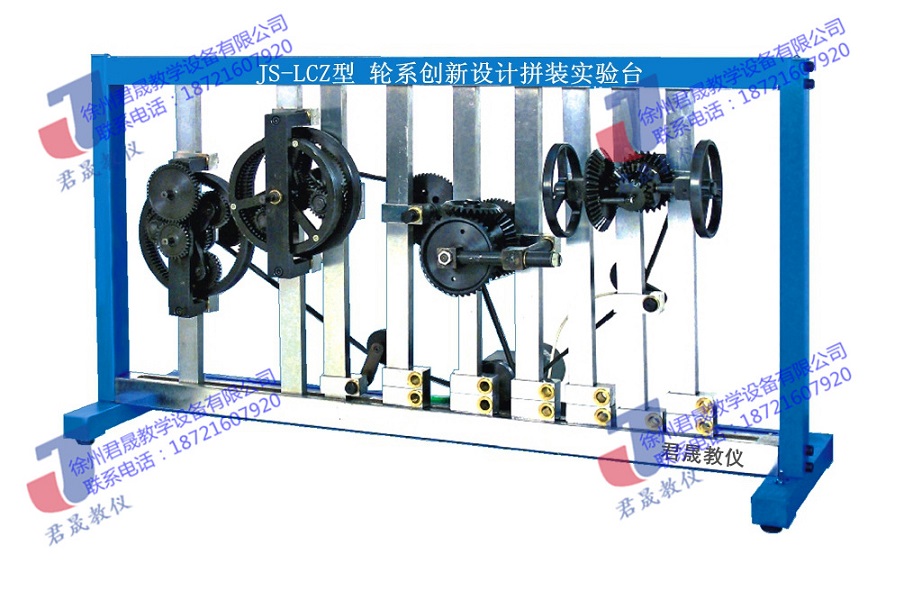

輪系創新設計搭接實驗臺偏重于輪系的分類及設計、分析與運用。是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研制的一款新型的創新設計搭接綜合實驗臺。通過各類輪系的搭接，可使學生對輪系的結構、分類、應用，輪系的傳動比計算，行星輪系設計中應注意的基本問題（包括類型的選擇、傳動效率與齒數的確定）等有一個更全面、更清晰、更透徹的理解與掌握。實驗臺的實驗項目集成度高、機構搭接便利、尺寸精度高、定位準確，教學實踐表明：該實驗臺能激勵學生的學習主動性、創新能力、培養學生的獨立工作能力，值得在高等院校中推廣使用。
特點：
1.運動構件加工精度高，確保組成機構的各個運動構件在運動中不發生干涉,便于學生實驗操作。
2. 該實驗臺幾乎所有零件加工精度高，外形美觀、維護方便、使用壽命長。
3.實驗臺機構搭接方式靈活、固定運動副位置在平面坐標上可以任意調節。
應用：
課程設計、畢業設計中進行輪系方案設計拼裝實驗。
課外學生進行機構運動創新設計方案的拼裝實驗。
搭接機構種類
2K-H型 行星輪系 16種
2K-H型 差動輪系 24種
3K周轉輪系 1種
定軸輪系 1種
復合輪系 2種
運動分解、合成 2種
主要技術參數：
1、實驗臺機架外形尺寸1300mm×355mm×700mm（長×寬×高）
2、輸入電源電壓： AC220V± 10% 50HZ；
3、使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
4、電機功率：60W；
5、轉速：n=10轉/分；
6、凈 重：約為65kg 。
其他：
1、搭接圖一套共六張
2、搭接明細表一份
3、零部件明細表一份（代裝箱單）
