安全光柵又可以稱之為安全光幕、安全保護器、沖床保護器、紅外線安全保護裝置、光電安全保護裝置等等，其的工作原理是是通過一組紅外線光束，形成保護光柵，當光柵出現被遮擋時，光電保護裝置發出信號，控制具有潛在危險的機械設備停止工作，以降低作業人員在工作環境中受到傷害的可能性，有效保護作業人員的人身安全。發光器發出若干束不可見紅外光束，受光器接收來自發光器的紅外光束，形成了一個矩形檢測光幕。整套光柵以逐光束掃描的方式進行探測。任何大于一定尺寸的不透明物體(如操作者人體某一部分，不透明工件等)侵入光幕區域，就會造成遮光。安全光柵檢測到遮光，會在響應時間20ms內進入“異�！睜顟B(tài)-中斷輸出(如繼電器由閉合進入斷開狀態,晶體管進入截止?fàn)顟B(tài)等)。

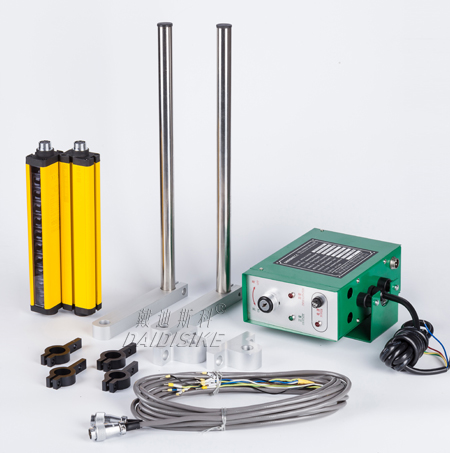

組成元件：

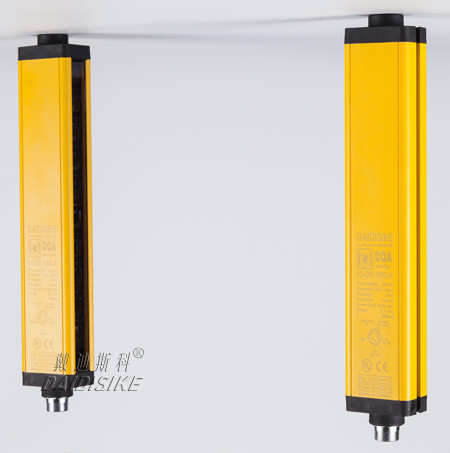

發光器
由若干發光單元組成，發射紅外光線。
受光器
由若干受光單元組成，接收紅外光線，與發光器對應，形成保護光幕，產生通光、遮光信號，通過信號電纜傳輸?shù)娇刂破鳌?/span>
控制器
為發光器、受光器供電，并處理受光器產生的通光、遮光信號，產生控制信號， 控制機床的制動控制回路或其它設備的報警裝置，實現機床停車或安全報警�？刂破饔挚煞譃閮�(nèi)置式控制器(Q)和外置式控制器(W);內置式控制器結構小巧緊湊，可安裝在機床或其它設備的電氣柜內;外置式控制器結構美觀牢固，可直接安裝在機床床壁上或其它設備上。訂貨時，根據安裝的方便性，二者選擇其一。
信號電纜
用來傳輸控制器和發光器、受光器之間的信號。
控制電纜
用來連接控制器和機床、設備的控制單元，以實現機床、設備的安全控制。
功能介紹：
1.具有完善的自檢功能--當光電保護裝置失電或自身出現故障時，確保不向所控制的電器發出錯誤信號
2.抗干擾能力強--對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力。
3.使用壽命長—原裝大品牌電子元件。繼電器有效輸出次數大于100萬次，達到使用壽命后，可更換。
4.具有良好的抗震性能--元器件焊接采用SMD技術，并有多項抗震措施。
5.規格品種多，最大限度的滿足您的要求。
6.結構簡單，接線方便--信號電纜采用航空插件連接。
7.參照歐洲標準設計，安全可靠。
8.快速響應能力--響應時間小于20ms，最大限度的避免了危險。
9.雙繼電器安全信號輸出，最大限度的增強了輸出信號的可靠性。
10.可提供NPN、PNP輸出，此時用戶應保證機械設備的后續控制電路安全可靠。
11.通用性強，對光容易。
