長春穩壓膨脹補水裝置規格
石家莊盈都環保設備有限公司 ，聯系人：焦世濤，聯系方式：13230101955，QQ:1804588032

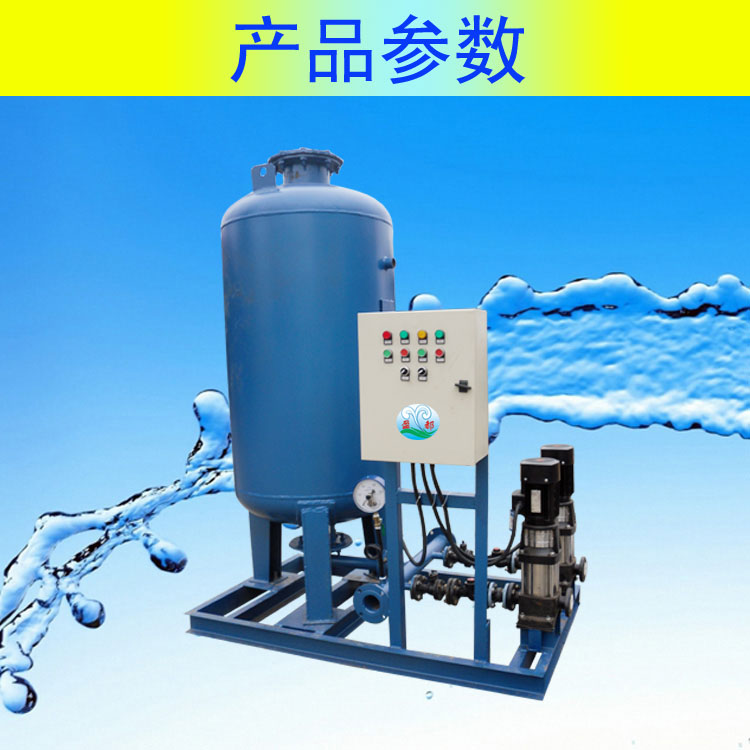

一、穩壓膨脹補水裝置產品簡介
定壓補水裝置是安徽華強環保科技有限公司在全自動氣壓供水設備的基礎上發展而來的，其工作原理是利用密閉壓力罐內的可壓縮氣體來貯存、調節熱水系統，因受溫度變化而收縮或膨脹的水容量，密閉的壓力罐內安裝了囊狀的隔膜，膠囊內充入一定氣,將罐內分為氣室和水室，當水溫度提高時水容量增加，此時罐內氣體被壓縮，膨脹的水進入水室，水溫下降時水容量減少，氣體膨脹，水室的水進入系統管網，如管網有泄漏，使管網壓力值達不到設定管網壓力時，由水泵進行補充至設定壓力，達到了穩壓定壓的目的。
二、穩壓膨脹補水裝置工作原理
定壓補水裝置是利用常壓式儲罐來貯存、調節熱水系統，因受溫度變化而收縮或膨脹的水容量，常壓式儲罐內安裝囊式膠囊，可以起到隔離水和罐體內部接觸，防止形成腐蝕。當水溫度提高時，水容量增加，水通過泄壓管進入常壓式儲罐內，水溫下降時，水容量減少，管網壓力值達不到設定壓力時，由補水泵進行補充設定壓力，達到定壓的目的。
定壓補水裝置設備采用系統靜壓作為膨脹水箱內的設計初始壓力水頭，采用保證系統內熱水不汽化的壓力作為膨脹水箱內動行終端壓力水頭。初始運行時首先啟動補水泵向系統及氣壓罐內的水室中充水，系統充滿后多余的水被擠進膠囊內。因為水的不可壓縮性，隨著水量的不斷增加，水室的體積也不斷的擴大而壓縮氣室，罐內的壓力也不斷的升高。
當壓力達到設計壓力時，通過壓力控制器使補水泵關閉。當系統內的水受熱膨脹使系統壓力升高超過設計壓力時，多余的水通過安全閥排至補水箱循環使用，當系統中的水由于泄露或溫度下降而體積縮小，系統壓力降低時，膠囊中的水被不斷壓入管網補充系統的壓降損失，當系統壓力至設計允許的最低壓力時，通過壓力控制器使補水泵重新啟動向管網及氣壓罐內補水，如此周而復始。
三、穩壓膨脹補水裝置應用范圍
1、工業用水：日供水量為50～1200噸;
2、生活用水：可供60～12000戶居民用水;
3、中央空調冷凍水循環恒壓補水和消防供水;
4、農村噴灌系統和自建的自來水供水系統;
5、舊有供水系統(水塔、高位水箱等)的改造。
1、高溫水連續供熱系統;
2、熱水站工業、民用連續供暖系統;
3、熱水高溫水循環作業系統;
4、風機盤管冷熱水系統。
四、穩壓膨脹補水裝置特點
1、貯水罐為常壓罐，常壓罐體為非承壓設備，安全性優于承壓設備;
2、隔膜膠囊內有效貯水量幾乎與貯水罐殼體總?cè)莘e相等，在相同的調節容積情況下，常壓罐體容積僅為膨脹罐體容各的1/3-1/2;
3、隔膜膠囊外不需要導入惰性氣體，適用性更廣，省工省料;
4、貯水罐采用囊式結構，與傳統的隔膜式膨脹罐有很大的區別，隔膜式膨脹罐是通過膜的上下移致力來吸收壓力波動。而囊式膨脹罐內是一個完整的囊，通過囊的膨脹收縮不斷更新穩壓力波動，介質與碳鋼殼體不直接接觸，因此能保證膨脹罐長時間使用也不生銹;
5、定壓精度高，可達±0.01Mpa(±0.1Bar);
6、超壓泄壓，保證系統管安全。
五、隔膜式氣壓罐公司生產工作過程
定壓補水功能：
A、補水過程：當系統中壓力降低到壓力傳感器設定值下限時，啟動補水泵向系統注水。當管網壓力達到壓力傳感器設定壓力上限時，關閉補水泵補水。
B、定壓功能：當系統內的水受熱膨脹使系統壓力升高超過設計壓力時，膨脹水通過泄壓閥泄至常壓罐內循環使用，當定壓補水裝置系統中的水由于泄露或溫度下降而體積縮小，系統壓力降低時，當系統壓力至設計允許的最低壓力時，通過壓力傳感器使補水泵重新啟動向管網補水，如此周而復始。
六、穩壓膨脹補水裝置技術參數
|
型號 |
DN（mm） |
H（mm） |
設計壓力(MPa) |
總?cè)莘e（m3） |
調節容積 (m3) |
|
SQL-600 |
600 |
2100 |
0.6 - 1.0 |
0.35 |
0.125 |
|
SQL-800 |
800 |
2600 |
0.6 - 1.0 |
0.85 |
0.35 |
|
SQL-1000 |
1000 |
3000 |
0.6 - 1.0 |
1.56 |
0.5 |
|
SQL-1200 |
1200 |
3500 |
0.6 - 1.0 |
2.65 |
0.75 |
|
SQL-1400 |
1400 |
3500 |
0.6 - 1.0 |
3.61 |
1.00 |
|
SQL-1600 |
1600 |
3700 |
0.6 - 1.0 |
4.95 |
1.95 |
|
SQL-2000 |
2000 |
4300 |
0.6 - 1.0 |
9.23 |
3.65 |
七、、穩壓膨脹補水裝置公司生產調試與使用
1、定壓補水裝置電源使用說明
定壓補水裝置采用三相五線制，電壓：380V，50HZ(三相線，零線，接地線)，必須可靠接地線。
2、操作方式
定壓補水裝置出廠前，我司已設定電接點壓力表的上下限，上限為P2(水泵停止壓力)，下限為P1(水泵啟動壓力)。一般情況下，取P2=P1+(0.03-0.05Mpa)。當系統壓力低于下限P1時，電接點壓力表動作，啟動水泵，將水箱中的水壓入罐及采暖循環水系統或供水系統中，直至該系統壓力達到上限壓力P2，自動切斷水泵電源，停止補水或供水。在采暖系統中，P1即為定壓點，當系統壓力小于P1時，補水泵啟動向系統內補水，以確保系統壓力定在P1，達到定壓補水的目的，而且由于熱水膨脹，使系統及氣壓罐中的壓力上升，當壓力達到安全閥開啟壓力P3時，安全閥開啟，將水泄出，迅速降低系統及罐內壓力，起到了膨脹水箱的作用，所以這一機組能同時做到定壓、補水、膨脹水箱三效合一。一般情況下，取安全閥開啟壓力P3=P2+(0.02-0.04Mpa)。在供水系統中，隨著用水量的不斷消耗，管路中的壓力會越來越小，當壓力小于P1時，水泵再次啟動，以上運轉過程是由電接點壓力表通過電器控制柜控制水泵起停而得以實現的。
使用前，先確定電源接線無誤后方能合上電源，觀察電機運作方向是否與標志一樣。先選擇泵1或者泵2，再選擇相對應的水泵工頻或變頻的動作。
3安全閥調節說明
安全閥起跳壓力的調整可利用閥帽內螺套順，逆時針旋轉來調整;順時針旋轉可提高起跳壓力，反之降低起跳壓力。在調整起跳壓力時，必須降低安全閥入口端的壓力，降低的數值一般為起跳壓力的50%。排放、回座壓力的調整可利用體腔內的調節圈經順逆時針旋轉來調整。具體調整方法如下：1)首先降低閥門入口壓力;2)拆除安全閥上的螺帽以及螺帽內的緊定螺釘，拆開后可見安全閥內調節螺套，順時針為調高起跳壓力，逆時針為降低起跳壓力;3)調好起跳壓力后裝回固定調節圈的緊定螺釘，必須要將螺釘?shù)念^部頂入調節圈的齒槽中，且用螺母進行鎖緊，但不能對調節圈產生一個徑向力;4)調整完畢，閥門入口端可逐漸升高，直至閥門起跳開啟動作，根據動作結果來判斷是否需要作進一步調整。j
