K系列可編程智能儀表在X系列基本上增加了如下功能：倍率可調，通訊地址，波特率可設定，帶變送輸出且變送值可設定0-20mA/4-20mA，具備上下限報警功能及允許上限下報警功能。數字校零，數字校調，精度高，性價比極高。整套產品功能配齊可同時兼容于市場上的K系列，D系列及S系列三大系列產品的組合。用戶可隨意指定其產品配置。此系列儀表可選頻率、單三相電流、單三相電壓、三相電流電壓組合、單三相功率因數、單三相有功無功功率。021-56041298
二、技術參數
|
|
指 標 |
|
|
精度等級 |
0.5級 |
|
|
輸
入 |
標稱輸入 |
AC1A、5A等 |
|
過 量 程 |
持續：1.2倍，瞬時：電流10倍/5秒 |
|
|
頻 率 |
50Hz±10% |
|
|
電 源 |
輔助電源 |
AC220V（其他可訂做) |
|
功 耗 |
<4VA |
|
|
變送輸出 |
DC4 ～ 20mA電流輸出時負載<510Ω，DC0 ～ 5V電壓輸出時負載>20kΩ |
|
|
開關量輸入 |
4路開關量輸入，干結點方式，R<500Ω接通；R>100kΩ斷開 |
|
|
繼電器輸出 |
2 ～ 3路繼電器輸出，繼電器觸點容量：AC5A/250V阻性，DC5A/30V阻性 |
|
|
通訊接口 |
RS-485接口,MODBUS-RTU協議，波特率默認4800（可選2400、9600）bps |
|
|
隔離耐壓 |
電源與輸入>AC2kV、電源與輸出>AC2kV、輸出與輸入>AC1kV |
|
|
絕緣電阻 |
≥100MΩ |
|
|
平均無故障工作時間 |
≥50000h |
|
|
工作條件 |
環境溫度：-10 ～ 55℃，相對濕度≤93%，無腐蝕氣體場所 |
|
|
海拔高度 |
≤2500m |
|

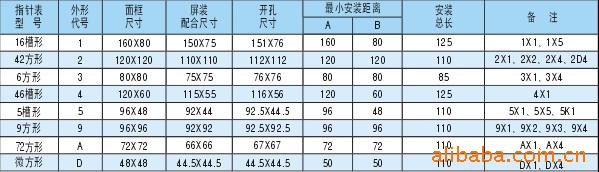

三、選型(此系列儀表以下外形尺寸均可選擇)

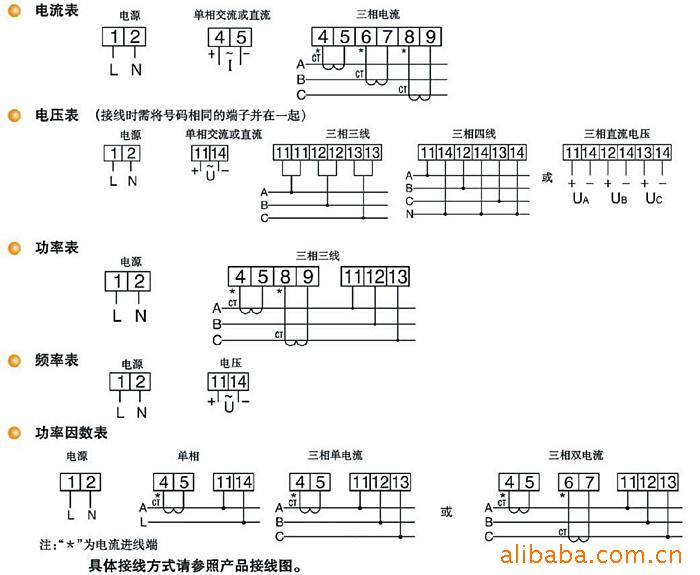

四、接線圖
