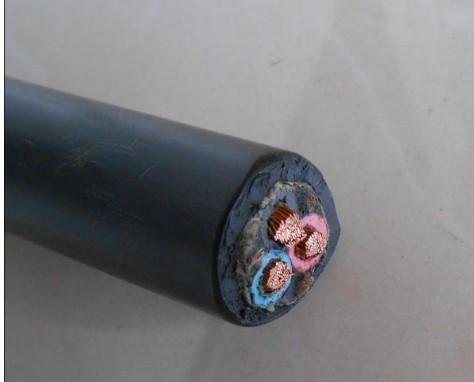

煤礦用MCPTJ監視型金屬屏蔽軟電纜
一： MCPTJ-1.93/3kV以下采煤機金屬屏蔽橡套軟電纜 (規格：16-185)
二： MCPJR-1.93/3kV以下采煤機金屬屏蔽監視繞包加強型橡套軟電纜(規格：16-150)
三： MCPJB-1.93/3kV以下采煤機金屬屏蔽監視編制加強型橡套軟電纜(規格：16-150)
1 煤礦用MCPTJ監視型金屬屏蔽軟電纜用途
適用于額定電壓1.9/3.3kV及以下采煤機及類似設備的電源連接。。
2 工作條件
2.1 額定電壓U0/U分別為0.66/1.14kV、1.9/3.3kV。
2.2 電纜導體的長期允許工作溫度為90℃。
2.3 電纜的最小彎曲半徑為電纜直徑的6倍。
2.4 黃色護套電纜不得在日光下長期暴露。
3 產品型號見表1。
表1
煤礦用MCPTJ監視型金屬屏蔽軟電纜型 號 名 稱 用 途
MCPTJ-0.66/1.14 采煤機金屬屏蔽監視型橡套軟電纜 額定電壓為0.66/1.14kV及以下采煤機及類似設備的電源連接
MCPT-0.66/1.14 采煤機金屬屏蔽橡套軟電纜 額定電壓為0.66/1.14kV及以下采煤機及類似設備的電源連接
MCPT-1.9/3.3 采煤機金屬屏蔽橡套軟電纜 額定電壓為1.9/3.3kV及以下采煤機及類似設備的電源連接
MCPTJ-1.9/3.3 采煤機金屬屏蔽監視型橡套軟電纜 額定電壓為1.9/3.3kV及以下采煤機及類似設備的電源連接 礦用MCPTJ監視型金屬屏蔽電纜【標價】
4 電纜規格應符合表2、表3、表4和表5的規定。
表2
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 監視線芯 動力線芯絕緣 護套 MCPTJ-0.66/1.14
3×16 1×16 1×16 37.1～40.8
3×25 1×16 1×16 41.7～45.9
3×35 1×16 1×16 47.2～51.9
3×50 1×25 1×25 51.5～56.2
3×70 1×35 1×35 57.9～63.0
3×95 1×50 1×50 65.1～71.6
3×120 1×50 1×70 68.0～72.5
3×150 1×70 1×70 73.9～79.3
3×185 1×95 1×95 80.0～85.9
表3 煤礦用MCPTJ監視型金屬屏蔽軟電纜
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 動力線芯絕緣 外護套 MCPT-0.66/1.14
3×16 1×16 35.8～38.6
3×25 1×16 39.7～42.9
3×35 1×16 43.1～46.3
3×50 1×25 48.5～51.8
3×70 1×35 55.1～58.8
3×95 1×50 62.4～66.1
3×120 1×50 68.0～72.5
3×150 1×70 73.9～79.3
3×185 1×95 80.0～85.9
表4 礦用MCPTJ監視型金屬屏蔽電纜【標價】
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 監視線芯 動力線芯絕緣 外護套 MCPTJ-1.9/3.3
3×35 1×16 1×16 55.0～60.7
3×50 1×25 1×25 57.8～63.0
3×70 1×35 1×35 64.1～70.8
3×95 1×50 1×50 69.2～76.2
3×120 1×50 1×70 73.4～77.2
3×150 1×70 1×70 77.7～83.1
3×185 1×95 1×95 83.0～88.8
表5 礦用MCPTJ監視型金屬屏蔽電纜【標價】
芯數×導體標稱截面(mm2) 標稱厚度 電纜外徑
動力線芯 地線芯 動力線芯絕緣 外護套 MCPT-1.9/3.3
3×35 1×16 55.0～60.7
3×50 1×25 57.8～63.0
3×70 1×35 64.1～70.8
3×95 1×50 69.2～76.2
3×120 1×50 73.4～77.2
3×150 1×70 77.7～83.1
3×185 1×95 83.0～88.8
