MYPTJ-3.6/6KV 3*50+3*25/3+3*2.5礦用屏蔽橡套電纜
1、產品標準
企業標準：Q/ZL 193—2004 <6/10kV煤礦用移動金屬屏蔽橡套軟電纜>
2、電纜型號及用途
|
型 號 |
名 稱 |
用 途 |
|
MYPT-6/10 |
煤礦用移動金屬屏蔽 橡套軟電纜 |
額定電壓6/10kV移動式地面礦山機械電源連接 環境溫度下限為-20℃ |
|
MYPTJ-6/10 |
煤礦用移動金屬屏蔽監視型 橡套軟電纜 |
MYPTJ-3.6/6KV 3*50+3*25/3+3*2.5礦用屏蔽橡套電纜 額定電壓6/10kV井下移動設備的電源連接 |
|
型號 |
芯數×導體標稱截面 mm² |
||
|
動力線芯 |
地線芯 |
監視線芯 |
|
|
MYPTJ－6/10 |
3×25 3×35 3×50 3×70 3×95 |
3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 |
3×2.5 |
|
MYPT－6/10 |
3×25 3×35 3×50 3×70 3×95 3×120 |
3×16/3 3×16/3 3×25/3 3×35/3 3×50/3 3×50/3 |
|
3、電纜規格

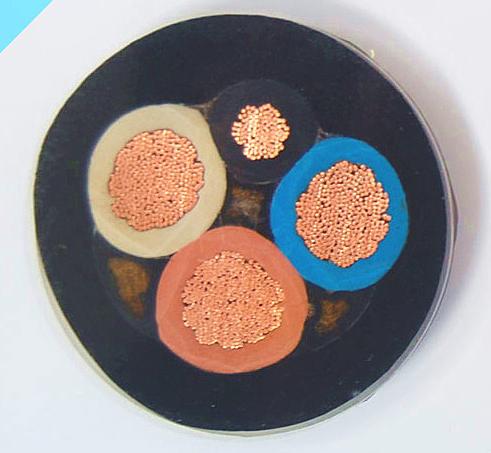

4、電纜結構示意圖（略）
5、電纜特點：
1）.結構特點
1） 導電線芯采用鍍錫銅導體多根單線絞合，柔軟便于接線并適應井下惡劣環境。
2） 接地保護導線環繞每項動力線芯的同軸屏蔽：既可監測設備的絕緣電阻，MYPTJ-3.6/6KV 3*50+3*25/3+3*2.5礦用屏蔽橡套電纜 又消除接地保護導線上的電流感應。
3）MYPTJ型適用于對纜芯和內護層都具有監視要求的場合。纜線 第一部分：大寫字母M表示煤礦用阻燃電纜的系列代號
第二部分：使用特性代號反映電纜所使用的場合環境
代號/使用特性：C/采煤機用； D/低溫環境； M/帽燈用線； Y/移動采煤設備用； Z/電鉆用。
第三部分：結構特征代號代表電纜的結構特征
代號/結構特征： B/編織加強； J/帶監視線芯； P/非金屬屏蔽； PT/金屬屏蔽； Q/輕型； R/繞包加強。
第四部分：材料特征代號，用大寫字母E來表示絕緣和護套采用彈性體材料，絕緣和護套都是橡膠材料時，本部分省略。
第五部分：用阿拉伯?dāng)?shù)字表示額定電壓U0/U，單位是kv。
第六部分：用阿拉伯?dāng)?shù)字表示動力線芯數和標稱截面積，兩者之間用“×”連接，單位是mm2。
第七部分：用阿拉伯?dāng)?shù)字表示地線芯數和標稱截面積，兩者之間用“×”連接，單位是mm2。
第八部分：用阿拉伯?dāng)?shù)字表示輔助線芯數和標稱截面積，兩者之間用“×”連接，單位是mm2。 MYPTJ礦用高壓監視型電纜MYPTJ礦用高壓電纜線
第四和第五部分之間用“—”來連接，第六和第七、第八部分之間用 “+”來連接。MYPTJ礦用高壓監視型電纜MYPTJ礦用高壓電纜線
