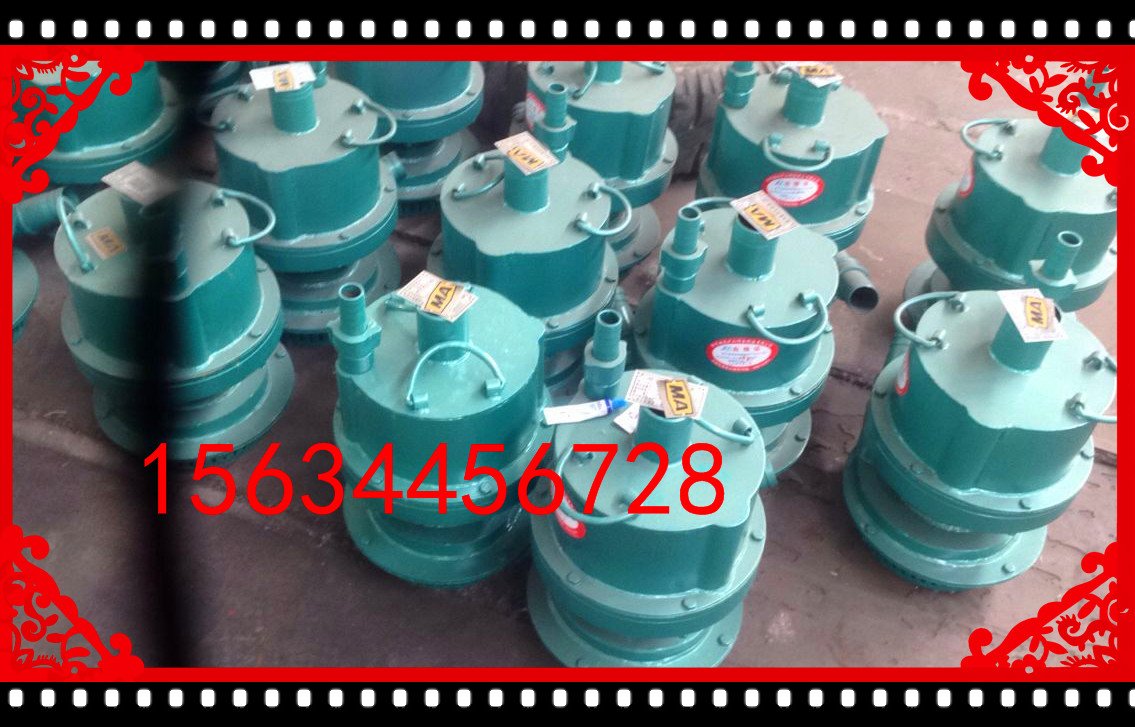

泵整體結構為立式、整機潛水，機電一體，下吸式吸水，能抽干排凈工作面地表淺水層水。產品主要由過流部件和電機兩大部分組成。電泵的結構按液流的排出方式又可分為外裝式、內裝式、半內裝式。
1、泵體、葉輪：在實測試驗基礎上，精心選擇和匹配泵體、葉輪，使無堵塞性好，過流能力強效率高，功率曲線平坦，無過載。葉輪平穩精確，振動小，運轉平穩。
2、電機：專門設計的潛水電機，IPx8防護，F級絕緣允許溫升高，在正常溫升條件下，電機絕緣壽命延長，而潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。
3、電機冷卻：外裝式電泵:電機的發熱通過機殼發熱，介質只要淹沒電機定子機殼一半，泵就能可靠安全運行，淹沒越多，越有利電機冷卻。內裝式電泵：電泵采用夾層強冷結構，即使電機空運轉，電機溫升也可控制在40攝氏度以下，大大提高了整機的壽命，適用于水位淺的場所，產品在無水情況下可以長期空運轉，能夠使用在無人管理的環境下，降低了人力的成本。
4、軸封：電機軸封采用兩個獨立串聯的機械密封，形成二道可靠的密封防線。第一道在泵內介質中，密封面隨介質壓力增加壓得更緊，有效地阻止水進入油室，第二道在油室中，防止油進入電機內，若第一道失效（它工作條件比第二道些），第二道仍可防止油水進入電機。波紋管式的機封配合創新的結構腔，使軸封可靠性進一步大大提高，正常使用情況下，無故障運行時間超過2000h.
5、油室：油室是防止介質從泵軸進入電機的一道屏障，阻止介質進入電機，若第一道機封滲漏時，由油室緩沖介質不能直接進入電機，同時對兩個獨立機封摩擦面潤滑冷卻，使機封工作可靠，除外，它尚能帶走下軸承的發熱和電機一些熱量。
6、軸承:下部的雙列角接觸軸承承載能力強，與上部深溝軸承組成電機水泵軸的可靠支承，對泵工作時產生的徑向、軸向力和其它的力有較大的承載裕度，確保機組平穩運轉和長的壽命。
7、電纜及其密封
（1） 電纜采用MT818.5-1999煤礦用阻燃電纜，電纜線芯截面按40攝氏度環境溫度及電機滿載功率下長期可靠運行設計，若工作時，電機在非滿載功率下或在環境40攝氏度以下運行，使用壽命更長。
（2） 電纜線膠套與電機壓蓋間有密封壓緊，防止介質從電纜與電機蓋接口間滲入電機內腔。
8、電機外殼：機殼、上端蓋、下端蓋等組成電機外殼，各零件連接配合處有可靠的靜密封，每臺都嚴格的水壓試驗檢查，確保不滲漏萬無一失。
9、專用提手：設有專用提手，以便搬運，請匆在搬運時將電纜作提手使用。
