H1Cr5Mo
符合：GB/T 8110 ER55-B6
AWS A5.28 ER80S-B6
NB/T 47018

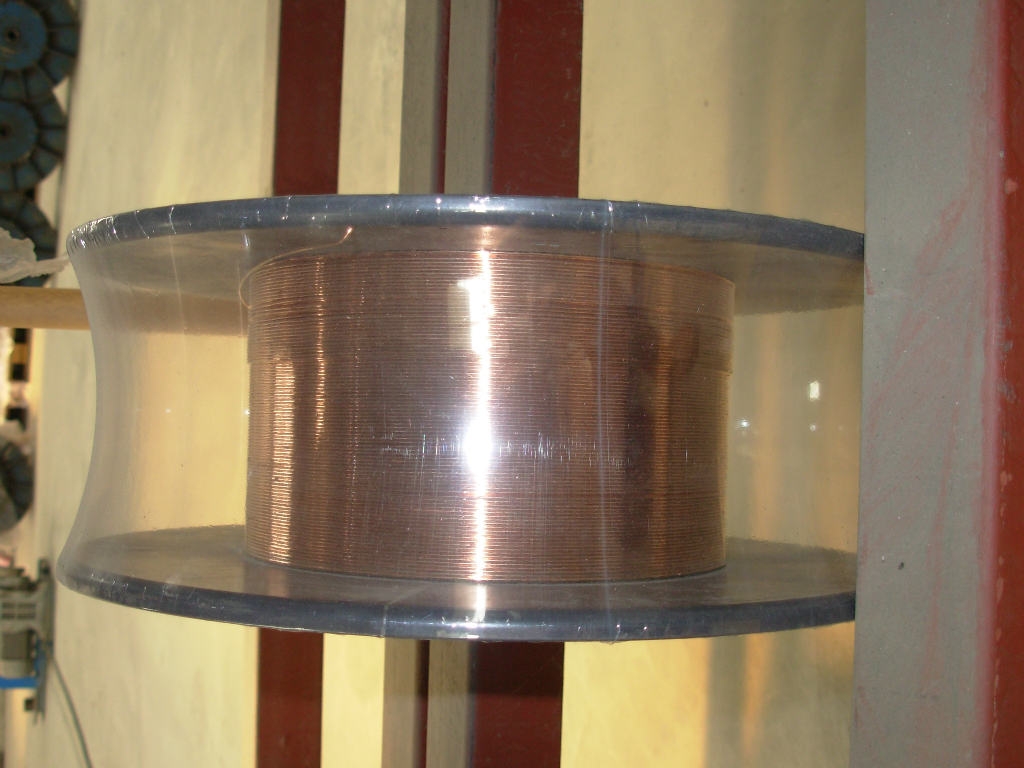

說明：H1Cr5Mo是珠光體耐熱鋼用鍍銅氣保焊絲。具有優(yōu)良的焊接工藝性能，電弧穩(wěn)定，焊接飛濺少，焊縫成形美觀，優(yōu)良的綜合機械性能。
用途：用于Cr5Mo類珠光體耐熱鋼的焊接。
焊絲的化學(xué)成分范圍及一例：%
|
C |
Mn |
Si |
P |
S |
Cr |
Ni |
Mo |
Cu |
|
|
標準值 |
≤0.10 |
0.40-0.70 |
≤0.5 |
≤0.025 |
≤0.010 |
4.50-6.00 |
≤0.30 |
0.45-0.65 |
≤0.35 |
|
一例 |
0.07 |
0.60 |
0.25 |
0.010 |
0.008 |
5.20 |
0.05 |
0.55 |
0.11 |
熔敷金屬機械性能范圍及一例：（745℃×1h）
|
抗拉強度Rm（MPa）
|
屈服強度Rp0.2（MPa）
|
延伸率A（%）
|
擴散氫含量[H]mL/100g
|
|
|
標準值 |
≥550
|
≥470
|
≥17
|
≤3.0
|
|
一例 |
650
|
560
|
23
|
1.3
|
焊縫金屬射線探傷要求：Ⅰ級
注意事項及操作要點：
1. 預(yù)熱及道間溫度為177～232℃。
2.焊接線能量過大將導(dǎo)致晶粒長大，機械性能下降。
