| 產品參數 | |||
|---|---|---|---|
| 型號 | HY5700-5214X-LC20A/B | ||
| 批號 | 2024 | ||
| 封裝 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 接口類型 | LC | ||
| 傳輸距離 | 20 | ||
| 發射波長 | 1270 | ||
| 線纜類型 | 超五類 | ||
| 傳輸方式 | 全雙工 | ||
| 發射功率 | -8dBm | ||
| 電壓輸入 | 220VAC | ||
| 尺寸 | 440*220*44mm | ||
| 光口速率 | 10Gbps | ||
| 工作溫度 | -40℃~ 85℃ | ||
| 存儲溫度 | -40℃~ 85℃ | ||
| 相對濕度 | 5％～95％（無凝露） | ||
| 安裝方式 | 1U機架式 | ||
| 整機功耗 | ≤10W | ||
| 數量 | 3000 | ||

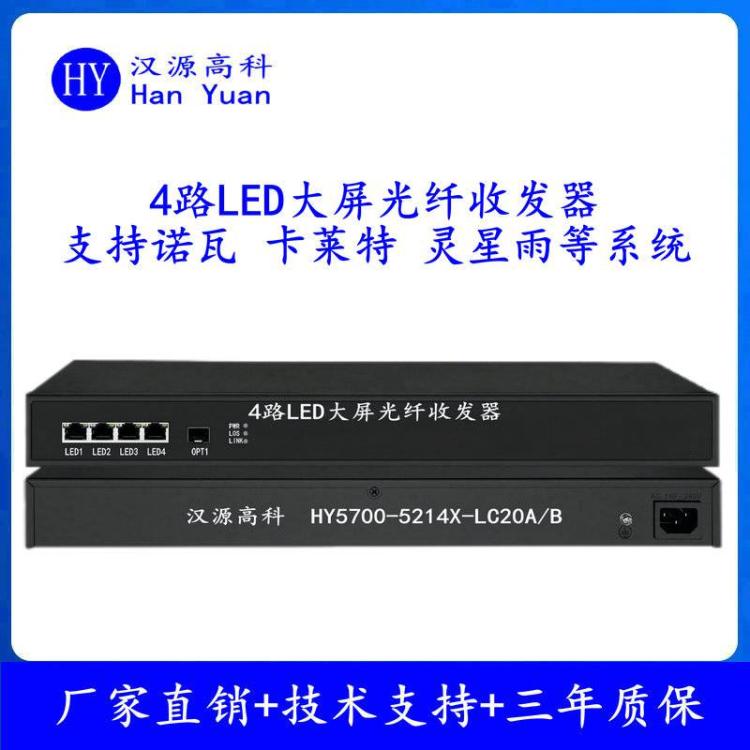

4網口LED大屏光纖收發器HY5700-5214X-LC20是漢源高科推出的一款單模單芯光電轉換盒，在發送卡/主控/處理器和接收卡之間進行光信號和電信號的相互轉換。具有4路物理隔離1000Mbps全雙工RJ45端口和1個萬兆SFP 光口。采用高速TDM技術，每路網絡占用單獨的千兆傳輸通道，從而***了監控系統中的各個子系統的相互串?dāng)_，支持鏈路故障告警、寬工作溫度范圍、端口及電源防雷保護等特性，適用于各類數據之間如LED大屏高清信號遠距離傳輸?shù)膱?chǎng)景。
應用領域
◆戶外LED顯示屏
◆舞臺搭建LED顯示屏
◆體育賽事直播LED顯示屏
◆聯歡晚會/播控中心LED顯示屏
◆指揮調度中心LED顯示屏
◆機場/高鐵信息發布LED顯示屏
產品特征
支持LED控制系統
只需一芯光纖就可完成四路信號的傳輸，較雙纖方式提高光纖數據傳輸量一倍
電口能自動適應1000M全雙工、半雙工傳輸模式，是真正的全千兆光纖收發器
電口能自適應直通線/交叉線連接方式
支持1536bytes的以太網信息包
支持全/半雙工流量控制
單模光纖傳輸距離長達0～80千米
傳輸方式是標準千兆物理層技術
超大帶載力，主控系統為2048×1536，可級連，級連時可多塊屏以一樣格式用一套系統支持一張發送卡可帶任意多塊接收卡(即任意多塊顯示屏，可屏幕分割)
圖片質量好，紅綠可單獨進行校正，亮度調節
戶內戶外兼容，一套卡可進行1/16、1/8、1/4、1/2以及靜態掃描
可遠程開關大屏，顯示屏亮度可自動調節
傳輸卡的傳輸部分采用電磁隔離技術，支持帶電熱插拔
傳輸帶寬高，帶寬可達GB級別以上
主控卡可靠性強、通用性優良、對屏體電路沒有特殊要求
應用廣泛：能兼容諾瓦、卡萊特、靈星雨、凱視達、詣闊、中慶、聚誠、靈信等市場上所有控制卡。
訂購信息
HY5700-5214X-LC02：4路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-5214X-LC20：4路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
HY5700-5214X-LC20A/B：4路LED光纖收發器，單模單纖LC接口，傳輸距離20公里，220VAC
HY5700-5218X-LC02：8路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-5218X-LC20：8路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
