| 產品參數 | |||
|---|---|---|---|
| 型號 | HY5700-52216X-LC20A/B | ||
| 批號 | 2024 | ||
| 封裝 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 接口類型 | LC | ||
| 傳輸距離 | 20 | ||
| 發射波長 | 1270 | ||
| 線纜類型 | 超五類 | ||
| 傳輸方式 | 全雙工 | ||
| 發射功率 | -8dBm | ||
| 電壓輸入 | 220VAC | ||
| 尺寸 | 440*220*44mm | ||
| 光口速率 | 10Gbps | ||
| 工作溫度 | -40℃~ 85℃ | ||
| 存儲溫度 | -40℃~ 85℃ | ||
| 相對濕度 | 5％～95％（無凝露） | ||
| 安裝方式 | 1U機架式 | ||
| 整機功耗 | ≤20W | ||
| 數量 | 3000 | ||
| 品牌 | 漢原高科 | ||

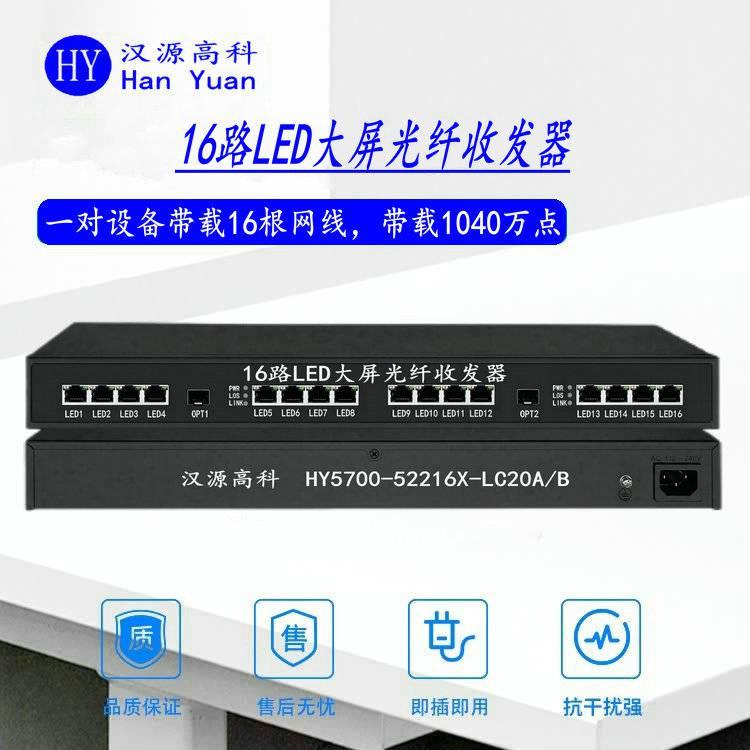

16網口LED大屏光纖收發器HY5700-52216X-LC20是漢源高科推出的一款單模單芯光電轉換盒，在發送卡/主控/處理器和接收卡之間進行光信號和電信號的相互轉換。具有16路物理隔離1000Mbps全雙工RJ45端口和2個萬兆SFP 光口。采用高速TDM技術，每路網絡占用單獨的千兆傳輸通道，從而解決了監控系統中的各個子系統的相互串?dāng)_，支持鏈路故障告警、寬工作溫度范圍、端口及電源防雷保護等特性，適用于各類數據之間如LED大屏高清信號遠距離傳輸?shù)膱鼍啊?img class="lazy-load-other" src="https://img.jdzj.com/newspic/jixie/jidian2/979612/2kK9BDGY7jPohJj8EXTShn3SIoG.jpg" alt="" data-original="https://img.jdzj.com/newspic/jixie/jidian2/979612/2kK9BDGY7jPohJj8EXTShn3SIoG.jpg?authorization=bce-auth-v1/9aea1667690e46f6badb951b1f74ed77/2024-08-08T03:34:26Z/7200/host/fbec8c914a607e28e37228e2d4d20c3a0b2db8a3d093084c90538e46beefbc0f">
應用領域
◆戶外LED顯示屏
◆舞臺搭建LED顯示屏
◆體育賽事直播LED顯示屏
◆聯歡晚會/播控中心LED顯示屏
◆指揮調度中心LED顯示屏
◆機場/高鐵信息發布LED顯示屏
產品特征
零延時1000Mbps以太網遠距離光網絡傳輸
全雙工和半雙工自動感應
MDI/MDI-X自動協商
支持網絡直通1000Mbps傳輸
內置交換核心，實現實現流量控制，減少廣播包
支持服務質量（QoS）的***VOIP數據包傳輸
支持STP生成樹，構成冗余網絡
極低的功耗，發熱量低，性能穩定，壽命長的時間。
傳輸方式是千兆物理層技術。
單模光纖傳輸距離可達20KM，多模光纖可達300M。
超大帶載力，主控系統為2048×1536，可級連，級連時可多塊屏以一樣格式用一套系統支持。
一張發送卡可帶任意多塊接收卡（即任意多塊顯示屏，可屏幕分割）。
圖片質量，紅綠可獨立進行任意校正，任意亮度調節。
戶內戶外兼容，一套卡可進行1/16、1/8、1/4、1/2以及靜態掃描。
可遠程開關大屏，顯示屏亮度可自動調節。
傳輸卡的傳輸部分采用電磁隔離技術，支持帶電熱插拔。
主控卡性強、通用性優良、對屏體電路沒有特殊要求
訂購信息
HY5700-5214X-LC02：4路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-5214X-LC20：4路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
HY5700-5214X-LC20A/B：4路LED光纖收發器，單模單纖LC接口，傳輸距離20公里，220VAC
HY5700-5218X-LC02：8路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，2
