| 產品參數 | |||
|---|---|---|---|
| 品牌 | 宇通儀表 | ||
| 產品特性 | 隔離安全柵 | ||
| 是否進口 | 否 | ||
| 產地 | 重慶 | ||
| 安裝方法 | 導軌安裝 | ||
| 傳輸精度 | ±0.1 | ||
| 加工定制 | 是 | ||
| 適用范圍 | 安全柵 | ||
| 輸出負載 | 0~350Ω | ||
| 規格 | 厚25×高80×長80（mm） | ||
| 可售賣地 | 全國 | ||
| 類型 | 安全柵 | ||
| 型號 | RWG-3211S-Ex | ||
品牌介紹：
宇通儀表在工業過程信號處理領域歷經30年歷史，是中國儀器儀表行業協會理事單位，并主持起草了安全柵、溫度變送器，安全柵等標準。數百萬臺產品生產積累的工藝及技術在工業過程信號處理領域得到大量應用和認可。在澳大利亞建立的產品研發基地正致力于出產功耗 體積更小、安全性更強、性能更穩定的工業過程信號處理儀表。產品用于工業自控系統中各種信號的安全隔離、配電、轉換、分配、報警設定等功能要求；在電力、化工、石化、建材、冶金、造紙、制藥、環保、機械制造等行業，都獲得了普遍應用。
概述：
接收現場危險區域的熱電阻或熱電偶信號輸入, 經過隔離, 轉換為固定量程的標準直流信號, 輸出至安全區的控制系統或其它儀表。
智能型, 有 USB 編程接口, 可以用適配電纜連接到PC機, 在PC機上通過軟件編程設定輸入類型和量程范圍。
單通道, 一路輸入, 一路輸出。采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
表頭與底座互為拔插結構，接線端子布置在底座的兩端，接線采用M3螺絲緊固, 標準的35mmDIN導軌卡式安裝。
可以與DCS、PLC等系統或其它儀表配套使用。?
功能及特點：
?熱電阻或熱電偶信號輸入。
?智能, 有USB接口, 與PC機相連, 可以編程設定。
?輸出直流電流或電壓信號。
? 轉換，線性化校正。 ??
?輸入－輸出－電源之間隔離。
?模塊化電路, 小體積。
?表頭與底座互為拔插結構, 可帶電拔插。
?標準的35mmDIN導軌卡式安裝。
?供電電源
供電電壓范圍：20~30VDC
額定供電電壓 24V DC
電流消耗 lt;38ma（24vdc供電時20ma輸出時）
電源指示：通電時，LED電源指示燈亮
?輸 入 （本安）
（可以通過PC機及軟件編程設定）
熱電阻 Pt100 , Cu50 等
熱電偶 K、E、S、B,R,T,N,J 等
溫度量程范圍: 根據連接的傳感器類型
?輸 出
輸出電流：4～20mA； 其它 電流
輸出電壓：1～5V；其它 電壓
負 載：電流 4~20mA 輸出時, ≤350Ω(出廠默認),電壓 1 5V ≥10KΩ
輸出紋波： <10mv p-p
?綜合通用參數
標準精度：±0.1
熱電阻三線輸入時,導線電阻10Ω/線 (值)
熱電阻三線輸入時,導線電阻影響:<0.01/Ω
熱電偶輸入時,冷端補償誤差: ±1℃
冷端溫度補償范圍: -15~ 75℃
溫度漂移：基本誤差/10℃
響應時間： <10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃?
環境濕度范圍：5~95（無冷疑）
外形尺寸：厚25×高80×長80（mm）
整機重量：約 85g
安全防爆認證參數 ?
防爆等級標志： [Exia Ga]IIC
安全認證參數：Um = 250VAC/DC Uo = 7.2VDC Io = 93mA Po = 0.17W Lo = 2.4 mH Co = 4μF?
型號 . 選型
名稱 | 型號 | 通道 | 說明 | 輸入類型 | 輸出 |

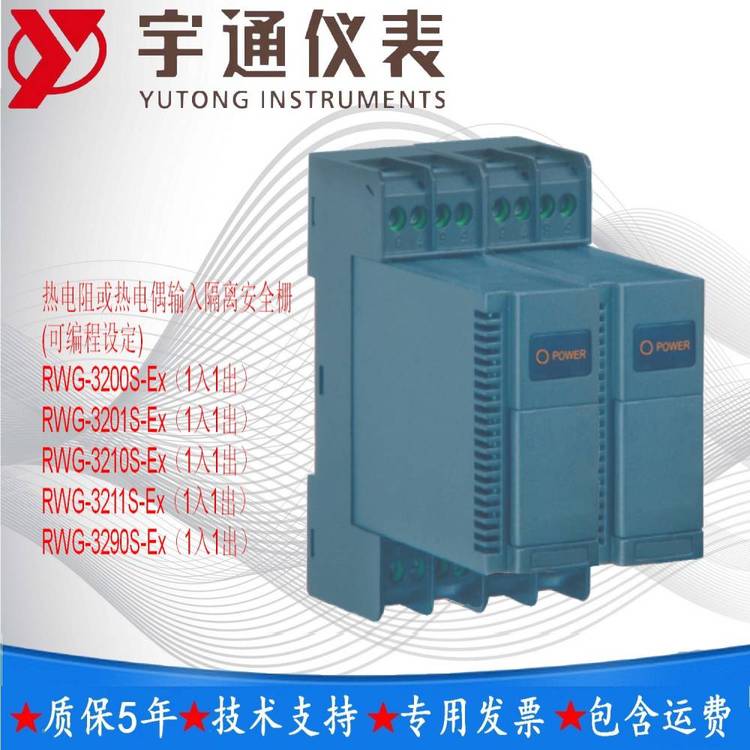

熱電阻或熱電偶輸入隔離安全柵 | RWG-3200S-Ex | 1入1出 | 接收現場危險區域的熱電阻或熱電偶信號，經過隔離,轉換為標準的直流信號輸出至安全區 | 熱電偶 K,E,S,B,R,T,N,J 等 | 4~20mA |
RWG-3201S-Ex | 熱電偶 K,E,S,B,R,T,N,J 等 | 1~5V | |||
RWG-3210S-Ex | 熱電阻 Pt100 , Cu50 等 | 4~20mA | |||
RWG-3211S-Ex | 熱電阻 Pt100 , Cu50 等 | 1~5V | |||
RWG-3290S-Ex | 特殊訂貨 | ||||
?
