| 產品參數 | |||
|---|---|---|---|
| 薄型拉壓雙向測力傳感器 10kg/30kg/50kg/100kg 推拉雙向力測量 發貨地 | 深圳 | ||
| 制造商 | 福森泰科 | ||
| 是否國產 | 國產 | ||
| 封裝 | 0-100kgf | ||
| 數量 | 92 | ||
| 原理 | 應變式力傳感器 | ||
| 輸出信號 | 模擬量mV | ||
| 可選輸出 | 0-5V 0-10V 4-20mA | ||
| 精度等級 | 0.1級 | ||
| 材質 | 合金鋼 | ||
| 測量方向 | 拉壓雙向 | ||
| 批號 | 100N 300N 500N 1kN | ||
| 質量認證 | CE | ||
| 品牌 | Forsentek | ||
| 型號 | 雙向力傳感器FMXD | ||

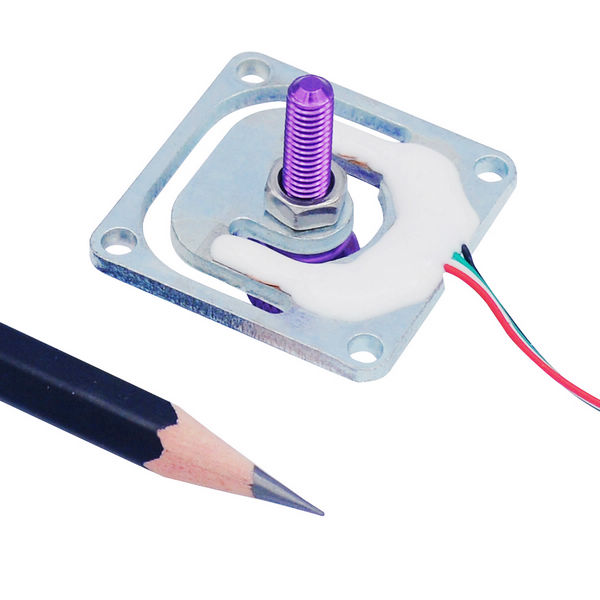

薄型拉壓雙向測力傳感器 10kg/30kg/50kg/100kg 推拉雙向力測量
薄型拉壓雙向測力傳感器FMXD測力范圍有0~10kg / 0~30kg / 0~50kg / 0-100kg可選，非線性誤差優于滿量程的0.1。薄型稱重傳感器FMXD尺寸小、高度低，精度高，可用于拉力測量、壓力測量及拉壓雙向力測量。位于感應器中心的5.1mm通孔可以用來安裝附件來滿足不同的測力需求。薄型雙向力傳感器FMXD尤其適用于安裝高度有限制的壓力測量應用，常被應用于自動化設備力過載保護、工裝治具夾力測量、鉚釘機壓鉚力檢測、力學實驗等。
薄型拉壓雙向測力傳感器FMXD尺寸圖：
薄型雙向測力傳感器FMXD訂單編號：
FMXD-100N?---壓力測量范圍：0-10kgf/0-100N
FMXD-300N---壓式測力范圍：0-30kgf/0-300N
FMXD-500N---壓力測量范圍：0-50kgf/0-500N
FMXD-1kN---壓力負荷測量范圍：0-100kgf/0-1000N
薄型拉壓雙向測力傳感器FMXD參數表
量程：100N 300N 500N 1kN
測力方向：壓式測力
供電電壓：3-12V
靈敏度系數：1.0/2.0 mV/V
零點輸出：±0.3mV/V
非線性：±0.1滿量程
滯后：±0.1滿量程
非重復性：±0.05滿量程
蠕變（3min）：±0.1滿量程
安全過載：120滿量程
極限過載：150滿量程
溫度補償范圍：0... 40℃
使用溫度范圍：-10... 50℃
零點溫度漂移：±0.03滿量程/℃
靈敏度溫度漂移：±0.03滿量程/℃
輸入阻抗：1000±100 歐姆
輸出阻抗：1000±100 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：鋁合金
防護等級：IP62
導線：AWG32*110mm (四線)
線序：紅－電源正 黑－電源負 綠－信號正 白－信號負
拉壓雙向測力傳感器FMXD的輸出信號范圍：
薄型雙向測力荷重元FMXD的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
薄型拉壓力傳感器FMXD的供電電壓一般為3-12V范圍內的恒壓。
拉壓雙向測力元FMXD的額定輸出一般在1.0-2.0mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：拉壓雙向測力傳感器FMXD的輸出信號范圍一般0... 25mV。
例：額定輸出1.0mV/V的雙向測力計FMXD-100N，采用10V供電，該測力計的輸出信號范圍就是約-10mV... 10mV，輸出信號與力值大小成正比。
薄型測力傳感器FMXD輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：薄型拉壓雙向力測量傳感器FMXD-500N配套信號放大器FSC(-5-5V)，出廠前會調試好，力值與輸出電壓的對應關系為0-500N壓力對應0-5V輸出，0-500N拉力對應0-（-5V）輸出，電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0N，1V輸出對應100N壓力加載，-2V輸出對應200N拉力加載，以此類推。
例2：薄型雙向測力傳感器FMXD-100N配套信號放大器FSC(4-12-20mA)，出廠前會調試好，力值與輸出電流的對應關系為0-100N壓力對應12-20mA輸出，0-100N拉力對應12-4mA輸出，電流值與力值大小在誤差范圍內呈線性關系，即12mA對應0N，16mA電流輸出對應50N壓力加載，8mA輸出對應50N拉力加載，以此類推。
拉壓力傳感器FMXD的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為100N的拉力傳感器的拉力測量范圍是0~100N，額定量程為500N的拉力計的測量范圍是0~500N。
精度：精度可以理解成：精度=相對精度*額定量程，這里可以看出同一款傳感器量程越小，精度越高。分別用量程為50kg和10kg的同一型號的壓力傳感器去測量5kg的壓力，量程10kg的壓力負荷傳感器精度要比50kg的好。
使用壽命：用同一型號量程為100N和500N的拉力感測器去測量100N的拉力，100N的力感測器可以理解為滿負荷工作，500N的測力傳感器為非滿負荷工作，量程為500N的傳感器要比100N的使用壽命更長些。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇測力計量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如彈簧拉力測量范圍是30N-60N的應用可以選擇量程為100N的拉向力傳感器，絲桿滑塊推力范圍200N-300N的應用可以選擇量程為500N的推力傳感器。
