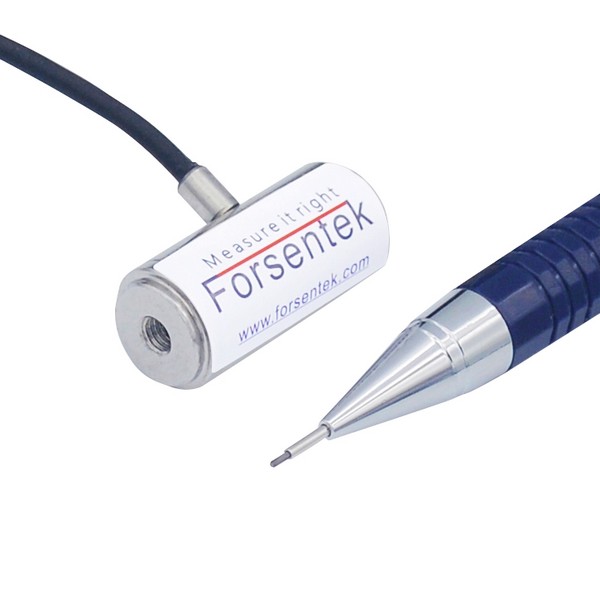

.jpg "小型拉伸力傳感器0-200N拉壓式荷重元拉壓\/推拉力測量")
| 產品參數 | |||
|---|---|---|---|
| 小型拉伸力傳感器0-200N 拉壓式荷重元 拉壓/推拉力測量 型號 | 拉伸力傳感器FLAE | ||
| 包裝 | 盒裝 | ||
| 零件狀態 | 在售 | ||
| 精度 | 0.3％ | ||
| 工作溫度 | 60℃ | ||
| 最小包裝量 | 1 | ||
| 應用領域 | 工業自動化 | ||
| 輸出類型 | 模擬量mV | ||
| 特性 | 線性 | ||
| 最高壓力 | 200N | ||
| 安裝孔 | M3 | ||
| 測力方向 | 拉壓雙向 | ||
| 封裝 | 200/100/50/20/10N | ||
| 批號 | 20/10/5/2/1kg | ||
| 產地 | 國產 | ||
| 原理 | 電阻應變式 | ||
| 可選輸出 | -5-5V 0-10V 4-20mA | ||
| 可選通訊 | RS485/RS232 | ||
| 數量 | 289 | ||
| 品牌 | Forsentek | ||
小型拉伸力傳感器0-200N 拉壓式荷重元 拉壓/推拉力測量
微小尺寸拉伸力測量傳感器FLAE采用不銹鋼材質基于電阻應變式原理，測力計尺寸小，精度高，非線性誤差優于滿量程的0.2，可以用于拉力測量、壓力測量及拉壓雙向測力。柱式結構測力傳感器FLAE測量范圍有0-10N / 0-20N / 0-50N / 0-100N / 0-200N可選，兩端采用M3內螺紋設計，易安裝，常用于推拉力計、牽引摩擦力測量、裝配壓入力監測、氣缸推力測量、鍵盤按鍵測試、手機觸摸屏測試、開關插拔力測量等。除了標準的測量范圍及尺寸，我司也可根據客戶要求提供測力傳感器的定制服務。
.jpg)
微型壓縮拉伸力傳感器FLAE尺寸圖：
.jpg)
微小型拉壓式荷重傳感器FLAE參數表
量程：10N 20N 50N 100N 200N
測力方向：壓力/拉力/拉壓雙向力
供電電壓：3-12V
靈敏度系數：2.0 mV/V
零點輸出：±0.1mV/V
非線性：±0.3滿量程
滯后：±0.3滿量程
非重復性：±0.1滿量程
蠕變（5min）：±0.1滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.03滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：380±30 歐姆
輸出阻抗：352±3 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP50
導線：2*3000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
.jpg)
微型拉壓型荷重計FLAE“零點輸出”簡介：
零點輸出定義：傳感器空載情況下的輸出，一般表示為mV/V（或額定輸出的百分比，如2R.O.）。一般也被稱作“零點平衡”。
測力計的零點輸出是mV級別的模擬量電壓信號，與供電電壓成正比，一般測力元的零點輸出范圍在0-0.1mV/V，以常見的供電電壓5V為例，那么負荷傳感器的零點輸出信號范圍就是0-0.5mV，不排除有些測力傳感器的零點輸出會超出這個范圍，但是零點輸出一般可以通過數采設備進行清零操作，并不影響測量精度。
小型引張壓縮式荷重傳感器FLAE的輸出信號范圍：
壓縮拉伸式測力計FLAE的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
微型拉壓式荷重傳感器FLAE的供電電壓一般為3-12V范圍內的恒壓。
柱式測力元FLAE的額定輸出一般在2.0mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：小尺寸拉壓式荷重元FLAE的輸出信號范圍一般-24mV... 24mV。
例：額定輸出2.0mV/V的拉壓式荷重元FLAE-10N，采用10V供電，該感測器的輸出信號范圍就是約-20mV... 20mV，輸出信號與力值大小成正比。
.jpg)
小尺寸壓縮拉伸式測力傳感器輸FLAE出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：拉壓雙向力測量傳感器FLAE-200N配套信號放大器FSC(4-12-20mA)，出廠前會調試好，力值與輸出電流的對應關系為0-200N推力對應12-20mA，0-200N拉力對應12-4mA，輸出電流值與力值大小在誤差范圍內呈線性關系，即12mA對應0N，12.8mA對應20N推力加載，8mA對應100N拉力加載，以此類推。
例2：推拉雙向測力傳感器FLAE-50N配套信號放大器FSC(-5-5V)，出廠前會調試好，力值與輸出電壓的對應關系為0-50N推力對應0-5V，0-50N拉力對應0-(-5V)，輸出電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0N，1V對應10N推力負載，-2V對應20N拉力負載，以此類推。
