| 產品參數 | |||
|---|---|---|---|
| 輸出 | 0-25mV | ||
| 電壓-供電 | 3-15V | ||
| 最小包裝量 | 1 | ||
| 零件狀態 | 在售 | ||
| 傳感器類型 | 模擬型 | ||
| 精度 | 0.5％ | ||
| 補償溫度 | -10... 40C | ||
| 工作溫度 | 60℃ | ||
| 數量 | 100 | ||
| 原理 | 應變式測力計 | ||
| 材質 | 不銹鋼 | ||
| 安裝 | 穿軸式 | ||
| 測力方向 | 壓向 | ||
| 是否國產 | 國產 | ||
| 供應商 | 福森泰科 | ||
| 發貨地 | 深圳 | ||
| 可選輸出 | 0-5V 0-10V 4-20mA | ||
| 品牌 | Forsentek | ||
| 型號 | 環形測力計FDBF | ||
| 批號 | 0-100kgf | ||
| 封裝 | 0-1000N | ||

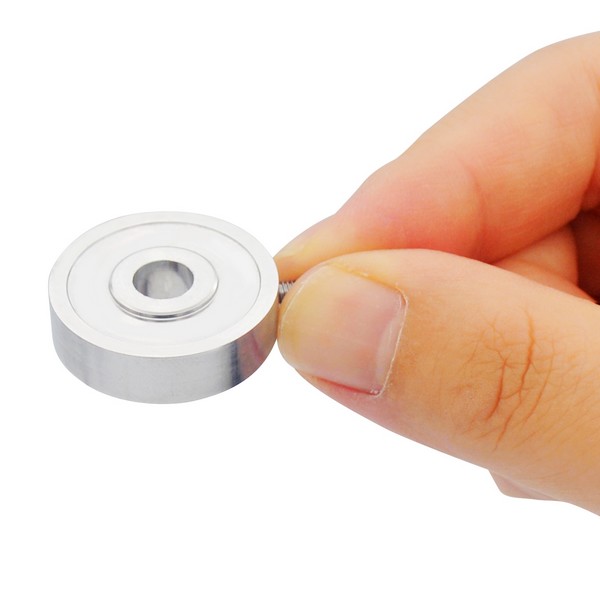

環形稱重傳感器 5kg 10kg 20kg 50kg 100kg 墊圈式荷重元
小尺寸環形測力傳感器FDBF采用不銹鋼材質，應用電阻應變式原理制作而成，夾力測量范圍有0-5kgf / 0-10kgf / 0-20kgf / 0-50kgf / 0-100kgf可選。 此款墊圈式稱重傳感器高度低，采用環形中空設計，適用于夾緊力測量、力過載防護監測以及其它需要負載結構穿過傳感器的壓力測量應用。螺栓緊固力傳感器FDBF的尺寸及測量范圍可以根據客戶要求進行修改或定制。
環形稱重測力傳感器FDBF外形尺寸圖：
小尺寸緊固力測量傳感器FDBF參數表
量程：5kg 10kg 20kg 50kg 100kg
測力方向：壓向
通孔直徑：6.6mm
供電電壓：3-15V
靈敏度系數：2.0 mV/V
零點輸出：±0.05mV/V
非線性：±0.5滿量程
滯后：±0.5滿量程
非重復性：±0.2滿量程
蠕變（10min）：±0.1滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.02滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：750±50 歐姆
輸出阻抗：700±10 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP64
導線：1.9*3000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
環形測力傳感器FDBF的輸出信號范圍：
夾力感測器的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
環形結構稱重傳感器FDBF的供電電壓一般為3-15V范圍內的恒壓。
螺栓緊固力測量儀FDBF的額定輸出一般在1.5mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：壓縮式荷重計FDBF的輸出信號范圍一般0... 22.5mV。
例：額定輸出1.5mV/V的測力計FDBF-50kg，采用5V供電，該壓向測力計的輸出信號范圍就是約0... 7.5mV，輸出信號與夾緊力大小成正比。
環形荷重元FDBF輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例：通孔穿軸式負荷傳感器FDBF-20kg配套信號放大器FSC(0-10V)-24V，出廠前會調試好，壓力值與輸出電壓的對應關系為0-20kgf緊固力對應0-10V，輸出電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0kg，1V輸出對應2kgf載荷，2V輸出對應4kgf載荷，以此類推。
.jpg)
通孔式稱重傳感器FDBF的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為100kg的壓力計的緊固力測量范圍是0~100kgf，額定量程為50kg的夾力傳感器的夾緊力測量范圍是0~50kgf。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇傳感器量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如安裝預緊力范圍是30kg-60kg的應用可以選擇量程為100kg的緊固力測量傳感器；裝配夾力范圍10kg-15kg的應用可以選擇量程為20kg的穿軸式測力傳感器。
