| 產品參數 | |||
|---|---|---|---|
| 發貨地 | 深圳 | ||
| 制造商 | 福森泰科 | ||
| 型號 | 稱重傳感器0-1000kg | ||
| 批號 | 50/100/200/300/500/1000kg | ||
| 封裝 | IP65 | ||
| 材質 | 合金鋼 | ||
| 數量 | 60 | ||
| 誤差 | 0.1％ | ||
| 連接 | M16螺紋孔 | ||
| 編號 | FCMA | ||
| 原理 | 應變式稱重傳感器 | ||
| 輸出信號 | 模擬量mV | ||
| 測力方向 | 拉壓雙向 | ||
| 可選輸出 | -5-5V 0-10V 4-20mA | ||
| 品牌 | Forsentek | ||

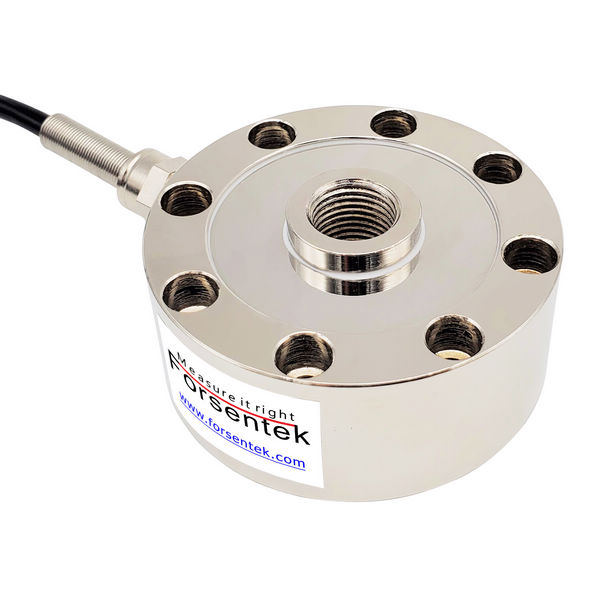

輪輻式稱重傳感器50kg 100kg 200kg 500kg 1t荷重元
輪輻式稱重傳感器FCMA尺寸緊湊，采用高強度合金鋼材質基于電阻應變式原理制成，四周設計有安裝孔，用來安裝固定壓力感測器，中間的M16螺紋孔用來安裝壓頭或螺桿來加載力，輪輻式稱重傳感器FCMA測量范圍有0-50kg、0-100kg、0-200kg、0-300kg、0-500kg、0-1000kg可選，此款壓力感應器精度高，易安裝，模擬信號輸出，稱重測力傳感器FCMA常被應用于油缸推力測量、液壓機壓力測量、氣缸推力大小測量、工裝夾緊力測量、、裝備壓力測量、壓力測試機、紡織張力測量、料斗稱重等工業稱重測力領域。
輪輻式稱重傳感器FCMA尺寸圖：
.jpg)
輪輻式稱重傳感器FCMA訂單編號：
FCMA-50kg（測力范圍：0-50kgf/0-500N，拉壓雙向）
FCMA-100kg（測量范圍：0-100kgf/0-1000N，拉壓雙向）
FCMA-200kg（測量范圍：0-200kgf/0-2000N，拉壓雙向）
FCMA-300kg（測力范圍：0-300kgf/0-3000N，拉壓雙向）
FCMA-500kg（測量范圍：0-500kgf/0-5000N，拉壓雙向）
FCMA-1000kg（測量范圍：0-1000kgf/0-10KN，拉壓雙向）
輪輻式稱重測力傳感器FCMA參數表
量程：50kg 100kg 200kg 300kg 500kg 1000kg
測力方向：壓力/拉力/拉壓雙向力
供電電壓：3-15V
靈敏度系數：2.0 mV/V
零點輸出：±0.05mV/V
非線性：±0.1滿量程
滯后：±0.1滿量程
非重復性：±0.05滿量程
蠕變（10min）：±0.05滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.05滿量程/10℃
靈敏度溫度漂移：±0.05滿量程/10℃
輸入阻抗：750±50 歐姆
輸出阻抗：700±10 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：合金鋼
防護等級：IP65
導線：5*2000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
稱重測力傳感器的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為100kg的推力計的推力測量范圍是0~100kg，額定量程為50kg的夾力傳感器的夾緊力測量范圍是0~50kg。
安全過載：在不會對傳感器參數產生偏移下所允許施加的負載上限，一般表示成滿量程的百分比，如150 R.O.，或150 F.S.，都是代表1.5倍滿量程的意思。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇傳感器量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如支持壓力范圍是30kg-60kg的應用可以選擇量程為100kg的壓向力測量傳感器，氣缸推力測量范圍200kg-300kg的應用可以選擇量程為500kg的推力傳感器。
.jpg)
輪輻式稱重傳感器FCMA的輸出信號范圍：
輪輻式傳感器FCMA的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
輪輻式稱重傳感器FCMA的供電電壓一般為3-15V范圍內的恒壓。
輪輻式測力元FCMA的額定輸出一般在2.0mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：輪輻式荷重傳感器FCMA的輸出信號范圍一般-30mV... 30mV。
例：額定輸出2.0mV/V的輪輻式荷重元FCMA-500kg，采用5V供電，該感測器的輸出信號范圍就是約-10mV... 10mV，輸出信號與力值大小成正比。
測力傳感器輸FCMA出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：拉壓雙向測力傳感器FCMA-200kg配套信號放大器FSC(-10-10V)，出廠前會調試好，力值與輸出電壓的對應關系為0-200kg壓向力對應0-10V，0-200kgf拉向力對應0-(-10V)，輸出電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0kg，1V輸出對應20kg壓力，-2V輸出對應40kg拉力，以此類推。
例2：推拉雙向力測量傳感器FCMA-100kg配套信號放大器FSC(4-12-20mA)，出廠前會調試好，力值與輸出電流的對應關系為0-100kg推力對應12-20mA，0-100kg拉力對應12-4mA，輸出電流值與力值大小在誤差范圍內呈線性關系，即12mA對應0kg，12.8mA對應10kgf推力加載，8mA對應50kgf拉力加載，以此類推。
.jpg)
福森泰科傳感測控有限公司是一家位于香港的專業從事稱重測力傳感器業務的高新技術型公司，傳感器遠銷海外50多個地區。深圳福森泰科傳感技術有限公司作為福森泰科傳感測控有限公司的代理，專業負責其傳感器制品在大陸地區的推廣及銷售。福森泰科不僅提供微型壓力傳感器，推拉力傳感器，靜態扭矩傳感器，動態扭力傳感器，稱重傳感器，三維力傳感器等常規測力傳感器，還能根據客戶需求提供定制化的解決方案。如果你有任何稱重測力傳感器方面的需求或疑問，歡迎咨詢！
常見問題：
發貨期多久：因庫存變動，訂購前請聯系我司銷售人員確認發貨期。
可否提供發票：我司可提供增值稅專用發票和普通發票。
質保多久：所有產品針對產品質量問題提供一年質保期。
傳感器能否定制：傳感器尺寸和測量范圍均可定制，定制可行性取決于具體要求，詳詢我司銷售人員。
