| 產品參數 | |||
|---|---|---|---|
| 型號 | FSSM | ||
| 批號 | 5/10/20/50kg | ||
| 封裝 | 膠封 | ||
| 數量 | 50 | ||
| 制造商 | Forsentek | ||
| 發貨地 | 深圳 | ||
| 原理 | 電阻應變式 | ||
| 輸出信號 | 模擬量mV | ||
| 測力方向 | 拉壓雙向 | ||
| 可選輸出 | -5-5V -10-10V 4-20mA | ||
| 安裝孔 | M3/M4 | ||
| 認證 | CE | ||
| 精度等級 | 0.1％ | ||
| 材質 | 不銹鋼 | ||
| 品牌 | 福森泰科 | ||

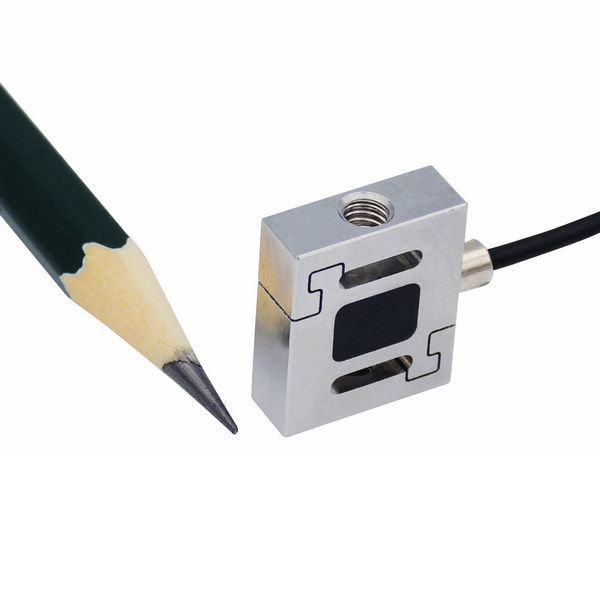

微型S型稱重傳感器5kg雙向負荷測量10kg-S形測力計20kg
微型S型稱重傳感器FSSM采用不銹鋼材質基于電阻應變式原理，力感測器FSSM尺寸小，精度高，可以用于拉力測量及壓力測量，力測量范圍有0-1kg / 0-2kg / 0-5kg / 0-10kg / 0-20kg / 0-50kg / 0-100kg可選，全橋式應變計技術提供與施加的力成比例的mV/V輸出，可外接荷重傳感器信號放大器輸出-5-5V、-10-10V、4-20mA標準模擬量信號以便于PLC和數據采集軟件處理。小尺寸S型稱重傳感器FSSM可配套力值儀表FPT來實時顯示力值大小，高達960Hz的采樣頻率使得傳感器顯示器FPT適用于動態力測量；數顯儀表FPT還支持RS485或RS232通訊接口以及0-5V、0-10V、0-20mV或4-20mA的模擬量輸出功能?？商鎿QFutek傳感器LSB200，常被應用于推拉力計、牽引力實驗、裝配壓入力監測、紡線張力測量、壓力分布測試，彈簧拉力測量、氣缸推力測量、鍵盤按鍵測試、開關撥動力檢測、手機觸摸屏測試、接頭插拔力測量等。
微型S型稱重傳感器FSSM尺寸圖：
微型S型稱重傳感器FSSM訂貨號：
FSSM-50N:（測力范圍0-50N/0-5kgf，拉壓雙向）
FSSM-100N:（測力范圍0-100N/0-10kgf，推拉雙向）
FSSM-200N:（測力范圍0-200N/0-20kgf，拉壓雙向）
FSSM-500N:（測力范圍0-500N/0-50kgf，推拉雙向）
微型S型稱重傳感器FSSM參數表
量程：5kg 10kg 20kg 50kg
測力方向：壓力/拉力/拉壓力
供電電壓：3-12V
靈敏度系數：2.0 mV/V
零點輸出：±0.1mV/V
非線性：±0.1滿量程
滯后：±0.1滿量程
非重復性：±0.05滿量程
蠕變（5min）：±0.1滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.03滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：380±30 歐姆
輸出阻抗：350±5 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP62
導線：2*4000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
S形稱重傳感器量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為10kg的S型負荷傳感器的拉壓力測量范圍是0~10kg，額定量程為5kg的S型荷重元的推拉力測量范圍是0~5kg。
安全過載：在不會對傳感器參數產生偏移下所允許施加的負載上限，一般表示成滿量程的百分比，如150 R.O.，或150 F.S.，都是代表1.5倍滿量程的意思。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇傳感器量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如彈簧拉力測量范圍是2kg-3kg的應用可以選擇5kg量程的S型負荷傳感器，開關撥動力測量范圍20kg-30kg的應用可以選擇量程為50kg的S型稱重傳感器。
S型稱重傳感器FSSM外接信號變送器輸出±5V/0-5V/0-10V/4-20mA :
放大器供電壓壓---24V DC 或 12V DC
放大器輸出信號----0-5V,0-10V,4-20mA,-5~5V，信號大小與力值大小成正比。
例1：S形稱重傳感器FSSM-100N配套信號放大器FSC(-5-5V)，出廠前會調試好，力值與輸出信號的對應關系為0-100N壓力對應0-5V，0-100N拉力對應0-(-5V)，電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0N，5V對應壓力100N，-5V對應拉力100N，以此類推。
例2：S型負荷傳感器FSSM-200N配套信號變送器FSC(4-12-20mA)，出廠前會標定好，力值與輸出電流的對應關系就是0-200N壓力對應12-20mA電流輸出，0-200N拉力對應12-4mA電流輸出，電流值與力值大小在誤差范圍內呈線性關系，即12mA對應空載，16mA電輸出對應100N壓力加載，8mA電流輸出對應100N拉力加載，以此類推。
常見問題：
發貨期多久：因庫存變動，訂購前請聯系我司銷售人員確認發貨期。
可否提供發票：我司可提供增值稅專用發票和普通發票。
質保多久：所有產品針對產品質量問題提供一年質保期。
傳感器能否定制：傳感器尺寸和測量范圍均可定制，定制可行性取決于具體要求，詳詢我司銷售人員。
