| 產品參數 | |||
|---|---|---|---|

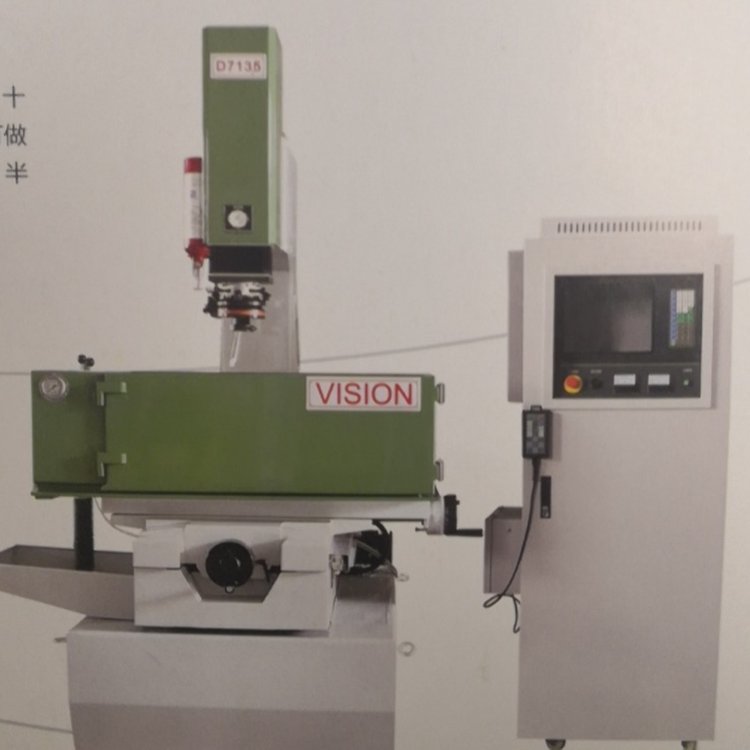

| 蘇州長風數控電火花成型機/三軸數控高速精密火花機廠家直銷 品牌 | 蘇州長風 | ||
| 工作臺尺寸mm | 600*350 | ||
| x-y-z軸行程mm | 350x250x250 | ||
| 油槽體積 | 840x650x320 | ||
| 加工電流A | 50 | ||
| 加工速度Mm2/min | 400 | ||
| 電極消耗度 | 0.2 | ||
| 表面粗細度um | Ra0.4 | ||
| 工作臺承重kg | 300 | ||
| 機床外形尺寸mm | 1500x1500x2200 | ||
| 機床重量kg | 1200 | ||
| 可售賣地 | 全國 | ||
? ? ? ? ? ? ? ? ? ? ? ? ? ?蘇州中航長風CNC350火花成型機技術
產品名稱：電火花成型機(直流伺服）
產品型號：CNC-EDM350
一機械特性
CNC-EDM350電火花機床采用床身與油箱一體造型，占地面積小，操作方便；
三軸均使用滾動導軌和滾珠絲杠，使用伺服電機驅動，確保高精度，高動態響應，適合高精度電火花加工。本機結構均經電腦抗拉、抗壓、反應力等分析設計，永保機械精密度。鑄件采用FC-35樹脂鑄造，經自然風化及各種處理，堅久耐用，精度不變。機械設計使用電腦CAD輔助設計，持久加工機體結構不變形，確保加工精度?；壊捎肰型與平面設計，于重壓下滑動輕巧，精度特佳。工作臺面經高波熱處理研磨，表面不易磨損。
?
二、機床技術參數、隨機配件、部件品牌要求：
1.機床參數規格
機?型 | CNC-EDM350 |
1.??????工作臺尺寸 | 600*350mm |
2.??????工作油槽內尺寸 | 950*580*320mm |
3.??????X軸行程 | 350mm |
4.??????Y軸行程 | 250mm |
5.??????Z軸行程 | 250mm |
6.??????電極吊重 | 60kg |
7.??????工件重量 | 250kg |
8.??????電極板與工作臺距離 | 250-550mm |
9.??????機床外形尺寸 | 1500*1500*2200mm |
10.???機床凈重 | 1200kg |
?
?2.隨機附件
序號 | 名稱 | 規格 | 數量 |
1 | 萬象噴嘴 | ? | 2 |
2 | 地腳螺絲 | ? | 4 |
3 | 墊鐵 | ? | 4 |
4 | 工具箱 | ? | 1 |
5 | 鉆夾頭 | 0-13 | 1 |
6 | 鉆夾頭柄 | ? | 1 |
7 | 內六角扳手 | ? | 1套 |
8 | 夾具 | ? | 1套 |
9 | 噴油座 | ? | 2套 |
10 | 寶塔接頭 | ? | 3 |
11 | 保險絲 | ? | 1套 |
?????
3.部件規格品牌（未注為國產）
序號 | 主要工件名稱 | 型號或規格 | 數量 | 廠商名稱或產地 |
1 | X、Y、Z軸絲桿 | 精密滾珠絲桿 | 3支 | 精密磨制 |
2 | X、Y、Z軸滑軌 | 直線導軌 | 3套 | 臺灣上銀 |
3 | 軸承 | NSK | 3套 | 日本 |
4 | 電極頭 | ? | 1只 | 臺灣 |
5 | DC伺服電機 | 180W | 2只 | 國產 |
6 | 數顯尺 | 1μm | 2根 | 萬濠（配DC伺服電機） |
7 | 油泵 | ?380v/550w | 1只 | 增壓 |
8 | 石英燈 | 24v/55w | 1只 | 臺灣 |
9 | 滅火器 | 一次性感應滅火器 | 1只 | 臺制 |
10 | 壓力表 | ? | 1只 | ? |
11 | 液位開關 | ? | 1只 | 臺灣產 |
