| 產品參數 | |||
|---|---|---|---|
| 型號 | HY5700-52216X-LC20A/B | ||
| 批號 | 2024 | ||
| 封裝 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 接口類型 | LC | ||
| 傳輸距離 | 20 | ||
| 發射波長 | 1270 | ||
| 線纜類型 | 超五類 | ||
| 傳輸方式 | 全雙工 | ||
| 發射功率 | -8dBm | ||
| 電壓輸入 | 220VAC | ||
| 尺寸 | 440*220*44mm | ||
| 光口速率 | 10Gbps | ||
| 工作溫度 | -40℃~ 85℃ | ||
| 存儲溫度 | -40℃~ 85℃ | ||
| 相對濕度 | 5％～95％（無凝露） | ||
| 安裝方式 | 1U機架式 | ||
| 整機功耗 | ≤20W | ||
| 數量 | 3000 | ||
| 品牌 | 漢原高科 | ||

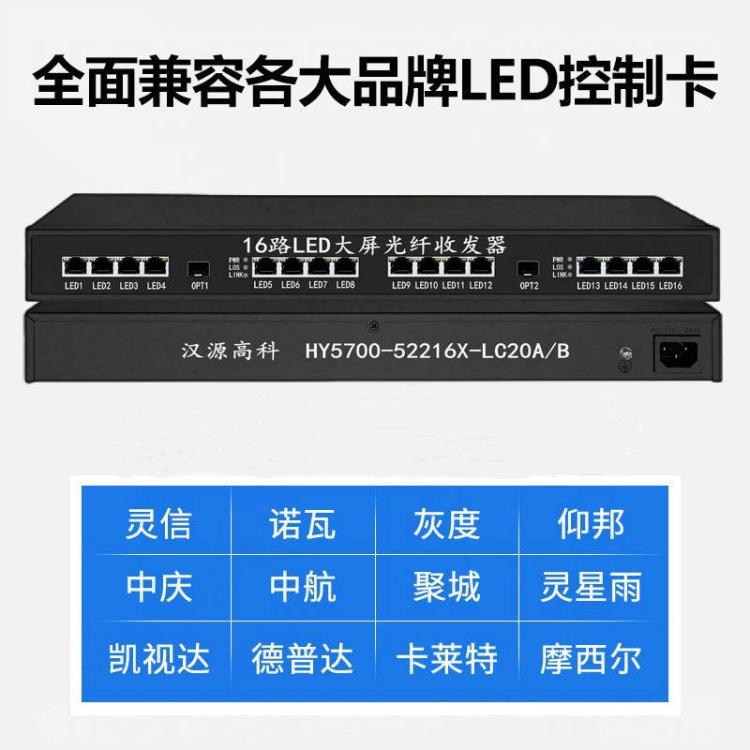

漢源高科HY5700-52216X-LC20A/B LED顯示屏控制卡用單模單纖16路LED顯示屏光纖收發器適用于LED電子屏光纖傳輸。產品能夠同時兼容各品牌全彩控制卡，16路LED顯示屏光纖收發器的LED光電兩端鏈路傳輸特性可以線性無阻塞傳輸高質的全彩畫面，無失真的Voip數據包更加，大幅降低系統成本。16路LED顯示屏光纖收發器可將將網絡的傳輸距離從100米的銅線極限的擴展到80KM，通過使用數據鏈路2層存儲轉發模式和物理層直通模式兩種網絡傳輸技術來實現光電兩種網絡連接介質之間的數據傳輸。
應用領域
◆戶外LED顯示屏
◆舞臺搭建LED顯示屏
◆體育賽事直播LED顯示屏
◆聯歡晚會/播控中心LED顯示屏
◆指揮調度中心LED顯示屏
◆機場/高鐵信息發布LED顯示屏
產品特征
1、2路光纖接口，出廠配置光纖模塊，單個光纖接口帶寬10Gbit/s
2、光纖模塊支持熱插拔
3、16路物理隔離1000Mbps全雙工RJ45端口，單個網口帶寬1Gbit/s
4、每路網絡占用單獨的千兆傳輸通道，互不干擾
5、光纖轉換盒（發）、光纖轉換盒（收）網口序號對應連接，連線簡便
6、無需任何驅動，不需設置，連接即可使用
訂購信息
HY5700-5214X-LC02：4路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-5214X-LC20：4路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
HY5700-5214X-LC20A/B：4路LED光纖收發器，單模單纖LC接口，傳輸距離20公里，220VAC
HY5700-5218X-LC02：8路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-5218X-LC20：8路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
HY5700-5218X-LC20A/B：8路LED光纖收發器，單模單纖LC接口，傳輸距離20公里，220VAC
HY5700-52212X-LC02：12路LED光纖收發器，多模雙纖LC接口，傳輸距離300米，220VAC
HY5700-52212X-LC20：12路LED光纖收發器，單模雙纖LC接口，傳輸距離10公里，220VAC
HY5700-52212X-LC20A/B：12路LED光纖收發器，單模單纖LC接口，傳輸距離20公里，220VAC
HY5700-52216X-LC02：
