| 產品參數 | |||
|---|---|---|---|
| 型號 | HY5700-7548G-X | ||
| 批號 | 2023 | ||
| 封裝 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 背板帶寬 | 56Gbps | ||
| 包轉發率 | 35.8Mpps | ||
| 接口 | LC | ||
| 計費方式 | 單臺 | ||
| 工作電壓 | 12～48V | ||
| 機箱尺寸 | 155*115*55mm | ||
| ERPS環網時間 | ＜30ms | ||
| 電源接口 | 工業接線端子 | ||
| MAC地址表 | 8K | ||
| 包轉發緩存 | 4M | ||
| 滿載功耗 | 8.5W | ||
| 光口速率 | 1.25Gbps | ||
| 電口速率 | 1000Mbps | ||
| 數量 | 5000 | ||
| 防護等級 | IP40 | ||
| 安裝方式 | DIN卡軌式 | ||
| 工作溫度 | -40℃~ 85℃ | ||
| 存儲溫度 | -40℃~ 85℃ | ||
| 工作濕度 | 5％~95％RH無凝結 | ||
| 儲存濕度 | 5％~90％RH無凝結 | ||
| MTBF | 360000h | ||
| 品牌 | 漢原高科 | ||

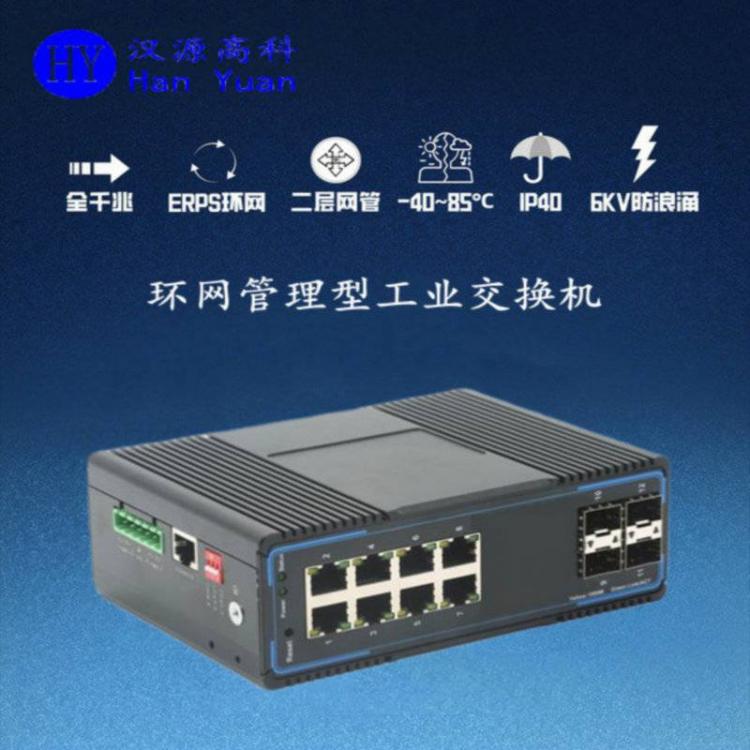

HY5700-7548G-X網管型工業以太網交換機是漢源高科為滿足工業領域自動化控制系統而設計，能在嚴苛的使用環境中長時間穩定運行。HY5700-7548G-X支持多種工業級冗余環網協議，任意端口均可成環，支持鏈型、星型、雙星型、環型、相切環、相交環、耦合環，環網20ms內自愈。HY5700-7548G-X的可靠性、安全性、可管理性，確保關鍵數據可靠傳輸，支持遠程管理。同時，具有靈活的以太網組網、多樣的安全控制、輕松的管理等特點，支持成熟的IPv6特性、智能PoE管理。支持零配置（即插即管、即插即用）。
HY5700-7548G-X工業以太網交換機具備的工業現場環境適應性（包含機械穩定性、氣候環境適應性、EMC電磁環境適應性等）、防護等級達到IP40、支持雙電源冗余供電、低功耗無風扇散熱技術、MTBF平均無故障工作時間可達35年，不僅可用在電力行業，也可應用于交通、海運、煤炭、石油、冶金、水處理等行業。
產品特性
◆提供4個100/1000M SFP光口，8個10/100/1000M RJ45電口；
◆緩存達4Mbit，可滿足4K的流暢傳輸；
◆支持大背板帶寬，大交換緩存，確保所有端口線速轉發；
◆支持WEB管理方式；
◆支持VLAN隔離、廣播風暴、IGMP Snooping、QOS、支持端口鏡像；
◆支持IEEE 802.3D/W標準的STP/RSTP環網協議；
◆支持撥碼開關快速設置，撥碼一鍵環網；
◆支持DC12～48V寬壓冗余電源，支持過載保護、反接保護；
◆支持-40℃～ 85℃寬溫工作范圍，確保在各種惡劣環境下穩定、可靠、安全使用；
◆工業四級EMC設計能有效防止靜電、浪涌、電磁干擾等影響，確保系統穩定；
◆鋁合金散熱機殼，無風扇，低功耗設計，IP40防護等級，DIN卡軌式安裝。
技術參數
產品名稱：管理型工業級交換機
產品型號：HY5700-7548G-X
端口描述：8個RJ45端口 4個光纖接口
RJ45端口：10/100/1000M自動偵測，全/半雙工MDI/MDI-X自適應
光纖端口：1000BaseFX端口（SFP插槽）
以太網標準：
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab邏輯鏈路發現協議、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS IEEE802.1Q -VLAN Tagging、IEEE802.1p-Class of Service、IEEE802.1X-Port Based Network Access Control等
交換機屬性：
應用層級：二層
背板總帶寬：56Gbps
優先級隊列：8
VLAN ID范圍：1～4096
組播主數：512
MAC地址表大小：4K
包緩沖區大?。?Mbits
交換延遲：＜5us
網絡安全：
支持IEEE 802.1x；支持HTTP；支持RADIUS
支持用戶分級；支持MAC地址綁定
管理與維護：
支持Console，WEB管理方式
支持SNMP v1/v2/v3
冗余技術：
支持ERPS環網技術，自愈時間＜30ms
支持STP/RSTP/MSTP
組播技術：
支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持靜態組播
交換功能：
支持端口限速
支持端口匯聚
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持廣播風暴
支持光口百兆
支持主板光口擴展2.5G
支持靜態路由
電源：
輸入電壓：DC12～48V（雙電源冗余備份）
接入端子：鳳凰端子
支持雙電源冗余
支持內置過流4.0A保護
支持反接保護
機械特性：
外殼：IP40防護等級，金屬鋁型材
尺寸：155x115x55mm
重量：0.65Kg
安裝方式：DIN卡軌式安裝、壁掛式安裝
散熱方式：自然冷卻，無風扇
工作環境：
工作溫度：-40℃～ 85℃
儲存溫度：-40℃～ 85℃
相對濕度：5～95(無凝露）
LED指標：
電源指示燈：PWR
接口指示燈：電口、光口（Link/ACT）
防護等級：IP40
安全：UL508
平均無故障時間：360,000小時
◎訂購型號信息
型號描述HY5700-7548G-X：4個千兆光 8個千兆自適應電口、SFP接口、DC12-48V供電-寬溫（-40℃～ 85℃）
