| 產品參數 | |||
|---|---|---|---|
| 型號 | HY5700-7568G-X | ||
| 批號 | 2023 | ||
| 封裝 | 原廠包裝 | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 產品特性 | 環網交換機 | ||
| 傳輸速率 | 1000Mbps | ||
| 設備類型 | 網管交換機 | ||
| 傳輸模式 | 全/半雙工自適應 | ||
| 端口數 | 8口-16口 | ||
| 背板帶寬 | 56Gbps | ||
| 模塊化插槽數 | 16 | ||
| 外形尺寸 | 155*115*55mm | ||
| OEM | 是 | ||
| 質保 | 三年 | ||
| 電源電壓 | 12~48V | ||
| 功耗 | 8.5W | ||
| 包轉發率 | 35.8Mpps | ||
| ERPS環網時間 | 30ms | ||
| 電源接口 | 工業接線端子 | ||
| MAC地址表 | 8K | ||
| 包轉發緩存 | 4M | ||
| 光口速率 | 1.25Gbps | ||
| 電口速率 | 1000Mbps | ||
| 安裝方式 | DIN卡軌式 | ||
| 防護等級 | IP40 | ||
| 工作溫度 | -40℃~ 85℃ | ||
| 數量 | 3000 | ||
| 品牌 | 漢原高科 | ||

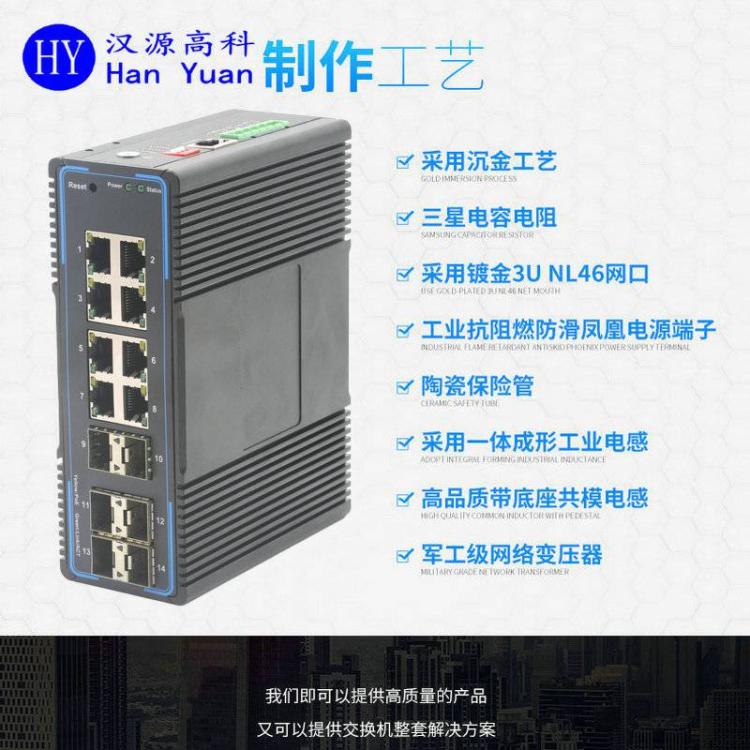

HY5700-7568G-X采用工業級卡軌式設計，8個千兆電口 6個千兆光口是多業務接入層網管型千兆以太網交換機，具有集成度高，功能豐富，簡單方便等特點。含有8路千兆電口和6路千兆光口，特別適用于傳輸?shù)葦?shù)據流較大的場合。支持豐富的工業交換機應用所需的二層管理協議，支持ITU G.8032 ERPS冗余環網協議，組成級聯方式單環網絡等拓撲結構，自愈時間＜30ms，保障了網絡的實時性和穩定性。交換機是采用成熟的技術和開放的網絡標準，適應低溫高溫，抗電磁干擾強，防鹽霧，抗震防抖，滿足工業現場的嚴苛工作環境要求，為工業物聯網提供、可靠、快捷的解決方案。
產品特性
千兆接入，光口上行
◇全系列支持“千兆以太網口 千兆光口”組合，方便用戶靈活組網，滿足各種場景組網需求；
◇所有端口支持無阻塞線速轉發，傳輸更流暢。
◇支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
強大業務處理能力
◇支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持Voice VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP WRR四種隊列調度算法。
◇支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
◇支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清監控和會議接入需求。
◇支持ERPS快速環網與STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
◇支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
◇支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
◇支持端口隔離。
◇支持端口廣播風暴。
◇支持IP MAC 端口 VLAN四元靈活組合綁定功能。
◇主機低功耗、無風扇靜音設計，鋁合金材質金屬外殼，散熱優良，使產品穩定運行。
◇用戶可通過電源指示燈（PWR）、系統運行指示燈（SYS）、端口狀態指示燈（Link，L/A）輕松了解設備工作狀態。
輕松的運維管理
◇支持Web網管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多樣化的管理和維護方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系統日志、端口流量統計，便于網絡優化和改造。
◇支持LLDP，方便網絡管理系統查詢及判斷鏈路的通信狀況。
◇支持CPU監控、內存監控、Ping檢測、線纜長度檢測。
技術參數
標準和協議
10Base-T，遵循IEEE 802.3
100Base-TX，遵循IEEE 802.3u
1000Base-T，遵循IEEE 802.3ab
1000Base-X，遵循IEEE 802.3z
流控，遵循IEEE 802.3x
生成樹，遵循IEEE 802.1D
快速生成樹，遵循IEEE 802.1w
多生成樹，遵循IEEE 802.1s
ERPS，遵循ITU-T G.8032
VLAN，遵循IEEE 802.1Q
CoS，遵循IEEE 802.1p
LLDP，遵循IEEE 802.1AB
LACP，遵循IEEE 802.3ad
PoE，遵循IEEE 802.3af
PoE ，遵循IEEE 802.3at
管理功能
SNMP v1/v2c/v3集中管理設備、QoS、PoE、DHCP Server、DHCP Snooping、DHCP中繼、靜態MAC地址、LLDP、風暴、用戶、登陸方式、文件管理、日志管理、端口統計
安全技術
用戶權限分級、認證方法配置、SSH配置、HTTPS配置、訪問控制、SNMP、RMON、端口限制控制、端口安全、NAS、ACL、以太網服務、RADIUS服務器認證、TACACS 服務器認證、環路保護
交換功能
802.1Q VLAN、靜態聚合、LACP
單播/組播技術
IGMP-Snooping、組播MAC
冗余技術
Ring、STP/RSTP/MSTP、ERPS
故障診斷
Ping、電纜檢測、DDMI、端口鏡像
PoE（可選）
PoE口功率：30W
PoE供電引腳：V 、V 、V-、V-對應針腳1、2、3、6
電源
電源輸入：12～48VDC
電源數量：雙電源冗余備份
連接保護：防反接
過流保護：3A
連接方式：6-pin 5.08mm間距接線端子（電源占4位）
工作環境
工作溫度：-40℃～ 85℃
存儲溫度：-40℃～ 85℃
相對濕度：5～95（無凝露）
機械結構
外殼：IP40防護等級，金屬外殼
安裝：DIN導軌式安裝
重量：≤0.65kg
尺寸：155mm×115mm×55mm
行業標準
IEC 61000-4-2(ESD，靜電放電抗擾度)，Level 3
IEC 61000-4-4(EFT，電快速瞬變脈沖抗擾度)，Level 3
IEC 61000-4-5(Surge，浪涌沖擊抗擾度)，Level 3
沖擊：IEC 60068-2-27
自由落體：IEC 60068-2-32
震動：IEC 60068-2-6
