| 產品參數 | |||
|---|---|---|---|
| 原理 | 應變式扭力傳感器 | ||
| 類型 | 模擬型 | ||
| 安裝 | 雙法蘭 | ||
| 材質 | 合金鋼 | ||
| 扭矩測量方向 | 順時針/逆時針 | ||
| 可選輸出 | 0-5V 0-10V 4-20mA | ||
| 誤差 | 0.5％ | ||
| 批號 | 扭力傳感器0-10萬牛米 | ||
| 是否國產 | 國產 | ||
| 發貨地 | 深圳 | ||
| 封裝 | 扭矩測量0-100kNm | ||
| 數量 | 42 | ||
| 認證 | CE | ||
| 品牌 | Forsentek | ||
| 型號 | 力矩傳感器FT3E | ||

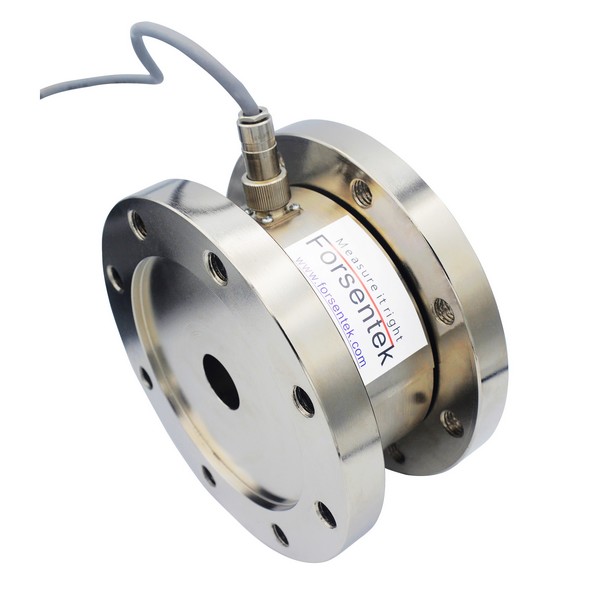

法蘭結構扭矩傳感器 1萬牛米2萬牛米5萬牛米10萬牛米 扭力計
法蘭結構扭矩傳感器FT3E是一款基于電阻應變式原理的扭矩測量傳感器，力矩測量范圍有0-5000牛米 / 0-1萬牛米 / 0-2萬牛米 / 0-3萬牛米 / 0-4萬牛米 / 0-5萬牛米 / 0-6萬牛米 / 0-8萬牛米 / 0-10萬牛米可選， 非線性誤差優于滿量程的0.5。位于力矩傳感器兩端的法蘭可以用來固定傳感器及連接施加扭力的軸或法蘭等實現扭力測量的目的。此款力矩測量傳感器可選配傳感器信號放大器以輸出0-5V、0-10V、4-20mA模擬量信號以便于數據采集或PLC控制，也可選配顯示儀表實時顯示扭力值大小。靜態扭矩傳感器FT3E常被應用有扳手扭矩校驗，扭力疲勞測試，裝配擰緊扭力測試，執行器扭力測量，閥門開合扭矩測試，力矩實驗等。除了標準的尺寸和扭矩測量范圍，福森泰科也可根據客人要求定制扭力傳感器。
法蘭結構扭力傳感器FT3E尺寸圖：
靜態法蘭式扭矩傳感器FT3E訂單編號：
FT3E-5kNM（測量力矩范圍0~5000牛米）
FT3E-10kNM（測量扭矩范圍0~1萬牛米）
FT3E-20kNM（扭力測量范圍0~2萬牛米）
FT3E-30kNM（扭矩測量范圍0~3萬牛米）
FT3E-40kNM（扭矩測量范圍0~4萬牛米）
FT3E-50kNM（測量扭矩范圍0~5萬牛米）
FT3E-50kNM（扭力測量范圍0~6萬牛米）
FT3E-80kNM（力矩測量范圍0~8萬牛米）
FT3E-100kNM（測量扭矩范圍0~10萬牛米）
雙法蘭式靜態扭力傳感器FT3E參數表:
量程：0-100kNM (可選)
用途：非旋轉扭力測量
供電電壓：3-15V（恒壓）
靈敏度系數：1.5mV/V
零點輸出：±0.05mV/V
非線性：±0.5滿量程
滯后：±0.5滿量程
非重復性：±0.2滿量程
蠕變(5min)：±0.1滿量程
安全過載：1.5倍量程
極限過載：2倍量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.02 滿量程/℃
靈敏度溫度漂移：±0.02 滿量程/℃
輸入阻抗：1000±100歐姆
輸出阻抗：1000±100歐姆
絕緣阻抗：>5000M歐姆
彈性體材質：合金鋼
防護等級：IP50
導線：6*3000mm 4芯屏蔽線
線序：紅－電源正 黑－電源負 綠－信號正 白－信號負
大量程扭力測量傳感器FT3E的輸出信號范圍：
法蘭安裝扭力計的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
法蘭結構扭矩測量?jī)xFT3E的供電電壓一般推薦為3-15V范圍內的恒壓。
靜態扭矩傳感器FT3E的額定輸出一般在1.5mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上：法蘭式力矩測量?jī)xFT3E的輸出信號一般在-25mV... 25mV之間。
例1：額定輸出1.5mV/V的扭矩測試儀FT3E-5kNM，采用5V供電，該感測器的輸出信號范圍就是-7.5mV... 7.5mV。
例2：額定輸出1.45mV/V的扭矩測試儀FT3E-10kNM，采用10V供電，該感測器的輸出信號范圍就是-14.5mV... 14.5mV。
法蘭式扭力計FT3E輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：靜態扭矩測量傳感器FT3E-20kNM配套信號放大器FSC(-10-10V)-24V，出廠前會調試好，力矩值與輸出信號的對應關系為0-2萬牛米順時針扭力對應0-10V輸出，0-2萬牛米逆時針扭矩對應0-(-10V)輸出，電壓信號和力矩值在誤差范圍內呈線性關系，即0V對應空載，1V輸出對應2000NM順時針扭力加載，-2V輸出對應4000NM逆時針扭矩加載，以此類推。
例2：靜態扭矩測量傳感器FT3E-10kNM配套信號放大器FSC(4-12-20mA)-24V，出廠前會調試好，力矩值與輸出信號的對應關系為0-1萬牛米順時針扭力對應12-20mA輸出，0-1萬牛米逆時針扭矩對應12-4mA輸出，電流信號和力矩值在誤差范圍內呈線性關系，即12mA對應空載，12.8mA輸出對應1000NM順時針扭力加載，8mA輸出對應5000NM逆時針扭矩加載，以此類推。
靜態扭矩傳感器FT3E的量程選擇
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的扭矩值上限。
測量范圍：如額定量程為5000NM的扭矩傳感器的測量范圍是0-5000牛米，額定量程為10000牛米的扭力計的力矩測量范圍是0-10000NM。一般選傳感器量程的時候盡量留有10-30的冗余量，一方面可以防止應用中的沖擊力對傳感器造成損傷，另一方面可以延長使用壽命。比如扭力測量范圍5000NM-7000NM的應用可以選擇量程為1萬牛米的靜態扭力傳感器；裝配扭矩范圍4000牛米-4500牛米的應用可以選擇量程為5000牛米的力矩傳感器。
