| 產品參數 | |||
|---|---|---|---|
| 品牌 | DELIXIELECTRIC/德力西電氣 | ||
| 產品特性 | 隔離功能 | ||
| 是否進口 | 否 | ||
| 產地 | 中國 | ||
| 系列 | DZ47s系列 | ||
| 分?jǐn)嗄芰?/span> | 6KA | ||
| 極數 | 2P | ||
| 瞬時脫扣特性 | D型曲線 | ||
| 脫扣器額定電流 | 32A | ||
| 額定電壓 | 400V | ||
| 漏電脫扣器類型 | 熱磁脫扣 | ||
| 剩余電流類型 | 保護 | ||
| 漏電動作電流 | 50mA | ||
| 漏電動作時間 | 30g | ||
| 3次沖擊 | |||
| 持續時間11ms | |||
| 過壓保護 | 過壓保護 | ||
| 機械壽命 | 15000 | ||
| 接線能力 | 電流等級1-63 | 25mm2 | |
| 開關寬度 | 30mm | ||
| 殼架電流 | 32A | ||
| 額定沖擊電壓 | 230V | ||
| 操作方式 | 導軌安裝 | ||
| 脫扣方式 | 分勵脫扣器 | ||
| 特性 | 智能型 | ||
| 保護類型 | 斷路器保護 | ||
| 應用場景 | 一級配電 | ||
| 接線方式 | 插入式 | ||
| 產品認證 | CE | ||
| 寬度 | 30mm | ||
| 物料編號 | 621339 | ||
| 最小包裝數 | 1 | ||
| 殼蓋 | 塑料 | ||
| 結構類型 | 小型標準斷路器 | ||
| 滅弧介質 | 空氣式 | ||
| 可售賣地 | 全國 | ||
| 用途 | 控制和保護設備 | ||
| 型號 | DZ47sN2D32 | ||

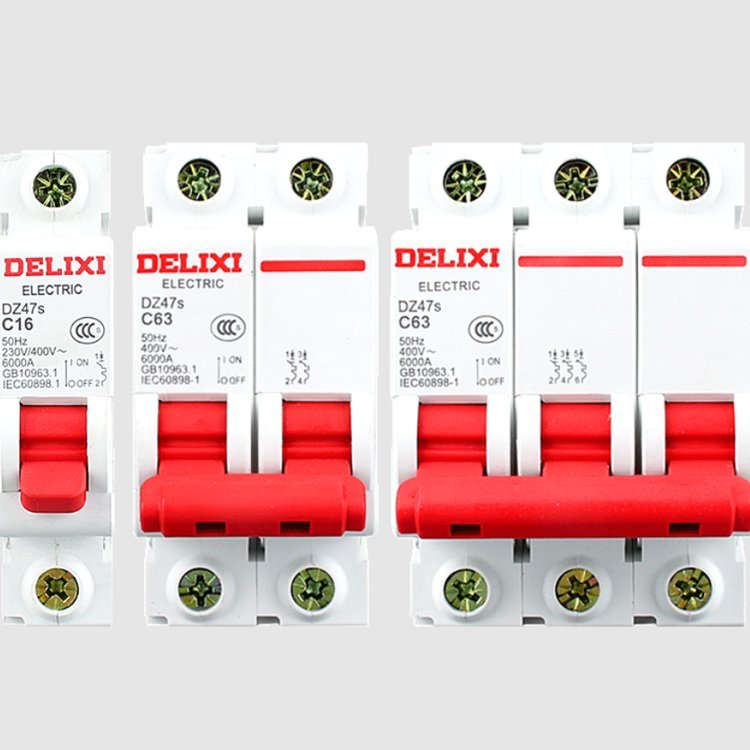

（DELIXI ）德力西DZ47sN2D25 D型斷路器2P 20A
?
德力西開關特性如下
?
1短路保護
2過載保護
3隔離功能
4漏電保護功能
5過壓保護功能
?
?
安裝方式
?
遠程指示附件
OF輔助觸頭
外接電路，指示斷路器的合、分狀態
輔助觸頭的基本形式：一常開，一常閉
接線能力：1-2.5mm2導線
SD報警觸頭
斷路器故障脫扣時發出信號
前面板上有機械指示，可指示故障脫扣
輔助觸頭的基本形式：一常開，一常閉
接線能力：1-2.5mm2導線
MV過壓脫扣器
對線路過電壓故障進行保護
當脫扣器兩端電壓上升至額定范圍時，觸發與之拼裝的斷路器脫扣
前面板上有故障脫扣指示，指示件彈起，為過電壓脫扣
額定工作脫扣過電壓 ：280(1±5)V AC
接線能力 ：1-2.5mm2
MN欠壓脫扣器
對線路欠電壓故障進行保護
當脫扣器兩端電壓下降至額定范圍時，觸發與之拼裝的斷路器脫扣
前面板上有故障脫扣指示，指示件彈起，為欠電壓脫扣
額定工作脫扣欠電壓 ：161(1±5）V AC，欠電壓保護區間為(35～70)Ue
接線能力 ：1-2.5mm2
MVMN過欠壓脫扣器
對線路過電壓和欠電壓等故障進行保護
當脫扣器兩端電壓上升或下降至額定范圍時，觸發與之拼裝的斷路器脫扣
前面板上有故障脫扣指示，指示件彈起，為過電壓或欠電壓脫扣
額定工作脫扣過電壓 ：280（1±5）V AC，額定工作脫扣欠電壓 ：161（1±5）V AC，
欠電壓保護區間為(35～70)Ue
接線能力 ：1-2.5mm2
附件
附件
1、斷路器本體
2、MNMN過欠壓脫扣器，MN欠壓脫扣器和MV過壓脫扣器
3、MX OF分勵脫扣器
4、OF輔助觸頭
5、SD報警觸頭
6、梳狀母排
1、附件免工具安裝，安裝位置在斷路器的左側。
2、附件拼裝總寬54mm內，從左至右的順序及數量:OF,SD ( 3 max.) MO,MV,MN,MVMN(2 max.)
?
德力西開關特性如下?
1短路保護 2過載保護 3隔離功能4漏電保護功能 5過壓保護功能
DZ47sN1C1 DZ47sN1D1
2 - DZ47sN1C2 DZ47sN1D2
3 - DZ47sN1C3 DZ47sN1D3
4 - DZ47sN1C4 DZ47sN1D4
5 - DZ47sN1C5 DZ47sN1D5
6 DZ47sN1B6 DZ47sN1C6 DZ47sN1D6
8 DZ47sN1B8 DZ47sN1C8 DZ47sN1D8
10 DZ47sN1B10 DZ47sN1C10 DZ47sN1D10
13 DZ47sN1B13 DZ47sN1C13 DZ47sN1D13
16 DZ47sN1B16 DZ47sN1C16 DZ47sN1D16
20 DZ47sN1B20 DZ47sN1C20 DZ47sN1D20
25 DZ47sN1B25 DZ47sN1C25 DZ47sN1D25
32 DZ47sN1B32 DZ47sN1C32 DZ47sN1D32
40 DZ47sN1B40 DZ47sN1C40 DZ47sN1D40
50 DZ47sN1B50 DZ47sN1C50 DZ47sN1D50
63 DZ47sN1B63 DZ47sN1C63 DZ47sN1D63
1P N 10 DZ47sN5B10 DZ47sN5C10 DZ47sN5D10
13 DZ47sN5B13 DZ47sN5C13 DZ47sN5D13
16 DZ47sN5B16 DZ47sN5C16 DZ47sN5D16
20 DZ47sN5B20 DZ47sN5C20 DZ47sN5D20
25 DZ47sN5B25 DZ47sN5C25 DZ47sN5D25
32 DZ47sN5B32 DZ47sN5C32 DZ47sN5D32
40 DZ47sN5B40 DZ47sN5C40 DZ47sN5D40
50 DZ47sN5B50 DZ47sN5C50 DZ47sN5D50
63 DZ47sN5B63 DZ47sN5C63 DZ47sN5D63
2P 1 - DZ47sN2C1 DZ47sN2D1
2 - DZ47sN2C2 DZ47sN2D2
3 - DZ47sN2C3 DZ47sN2D3
4 - DZ47sN2C4 DZ47sN2D4
5 - DZ47sN2C5 DZ47sN2D5
6 DZ47sN2B6 DZ47sN2C6 DZ47sN2D6
8 DZ47sN2B8 DZ47sN2C8 DZ47sN2D8
10 DZ47sN2B10 DZ47sN2C10 DZ47sN2D10
