| 產品參數 | |||
|---|---|---|---|
| 品牌 | 貝爾閥門 | ||
| 公稱直徑 | 6.5cm | ||
| 數量 | 1個 | ||
| 是否支持加工定制 | 是 | ||
| 是否進口 | 否 | ||
| 包裝規格 | 木箱 | ||
| 產地 | 揚州 | ||
| 驅動方式 | 電子 | ||
| 連接形式 | 法蘭 | ||
| 壓力環境 | 常壓 | ||
| 零部件及配件 | 執行器 | ||
| 適用介質 | 水 | ||
| 執行質量標準 | 國標 | ||
| 流動方向 | 單向 | ||
| 工作溫度 | 常溫 | ||
| 結構形式 | 垂直板式 | ||
| 加工定制 | 否 | ||
| 公稱通徑 | 65mm | ||
| 公稱壓力 | 10MPa | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鐵 | ||
| 型號 | D941X-10DN65 | ||
開關型電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

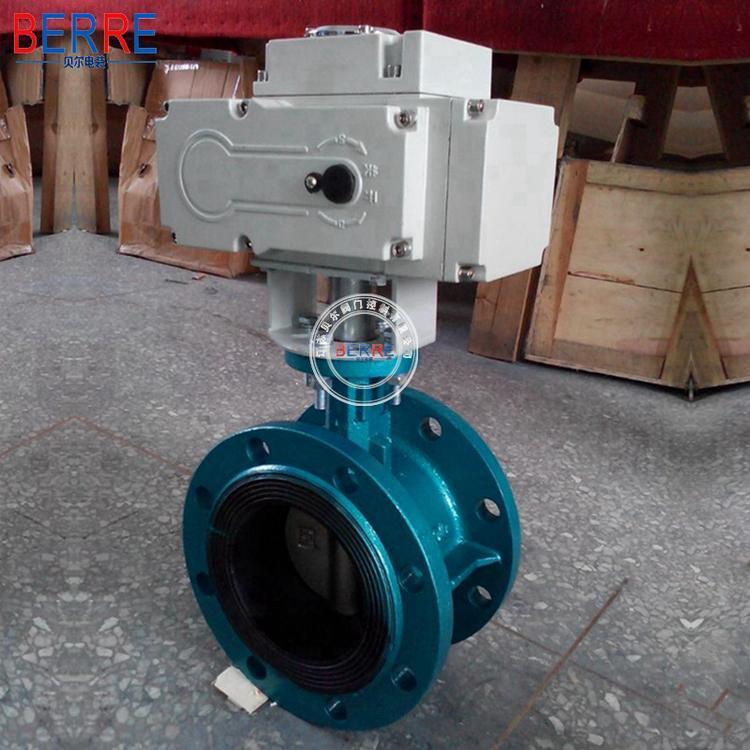

江蘇貝爾D941X-10 DN65開關型電動法蘭蝶閥控制電路：
S型：標準型
功能:通過開關電路實現開啟、關閉操作，并輸出一組有源位置信號(全開、全閉)。
W型：無源觸點型
功能:通過開關電路實現開啟、關閉操作，并輸出一組指示閥門全開、全閉位置無源開關信號。
結構:帶兩個中間位置開關。
P型：開度信號型
功能:通過開關電路控制閥門開啟角度，并輸出與開度位置對應的電阻信號。
結構:帶500Ω或1000Ω電位器。
A型：智能調節型
.jpg)
功能:調節作用，輸入4~20mADC或1~5VDC，輸出4~20mADC
結構:帶伺服控制器和1KΩ電位器。
H型：帶電位器和中間位置開關
功能：通過開關電路控制閥門開啟角度，輸出與開度位置對應的電阻信號，同時輸出一組無源位置信號。
結構:帶電位器和中間位置開關。
Z型：直流控制電路
功能：通過外部電路對直流電源正負極換向，實現開啟、關閉操作并輸出一組無源觸點（全開、全閉）信號
結構：帶中間位置開關
J型：AC380V控制電路
功能：通過外部倒相電路，使電機正反轉實現開啟、關閉操作并輸出一組無源觸點（全開、全閉）信號
結構：帶中間位置開關
江蘇貝爾D941X-10 DN65開關型電動法蘭蝶閥特點：
1、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
2、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
3、蝶板采用框架結構，強度高，過流面積大，流阻小。
4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
5、本閥采用雙偏心結構，具有越關越緊的密封功能，密封。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構，操作靈活，省力，方便。
