| 產品參數 | |||
|---|---|---|---|
| 品牌 | SMC | ||
| 產品特性 | 自動排水 | ||
| 公稱通徑 | 35mm | ||
| 加工定制 | 否 | ||
| 連接形式 | 法蘭 | ||
| 適用介質 | 各種高腐蝕化學介質 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 外形 | 微型 | ||
| 流動方向 | 單向 | ||
| 形態 | 柱塞式 | ||
| 零部件及配件 | 閥體 | ||
| 驅動方式 | 氣動 | ||
| 類型(通道位置) | 二通式 | ||
| 規格 | 標準 | ||
| 可售賣地 | 全國 | ||
| 材質 | 不銹鋼 | ||
| 型號 | AD402-04 | ||
SMC型杯狀排水器AD402-04詳細說明：

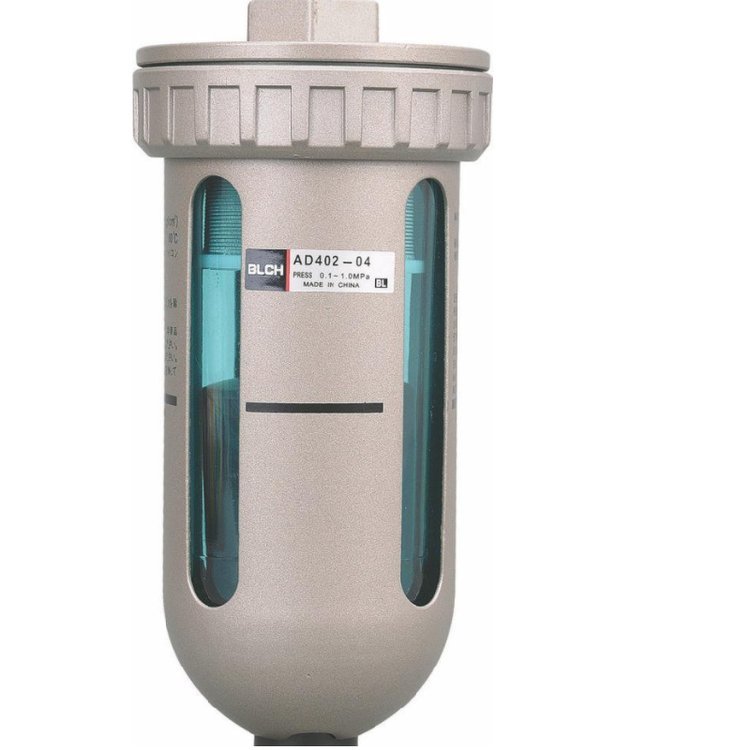

SMC型杯狀排水器AD402-04
? 產品介紹? ?
.jpg)
?
AD402常用于自動排除管道低處、冷凍式空氣干燥機、油水分離器、貯氣罐及各種空氣過濾器底部等處的積水。可安裝在不便于進行人工排放污水的地方，如高處、低處、狹隘處；特別是安裝在用氣量較大、放水次數較頻繁的地方，可防止人工排水被遺忘而造成壓縮空氣被冷凝水重新污染
?
?.jpg)
? 產品特性? ?
?
自動排水,不需人手操作,防塵,可靠.?
標準配有殼體罩保證耐壓力1.5MPa? {15.2kgf/cm2}?
使用壓力：1.0MPa? {10.2kgf/cm2}?
作動壓力范圍：0.15-1.0MPa? {1.5-10.2kgf/cm2}?
環境和流體溫度：5-60°C?
接管口：Rc(PT)1/2?
排水口：Rc(PT)3/8?
重量：0.62?
?
?
? 工作原理??
?
?
1、當水杯內無壓力時，浮子關閉內腔，活塞被彈簧壓下，而冷凝水通過排水孔排出
2、水杯內有壓力時，當壓力在1kgf/cm2以上時，活塞克服彈簧向上壓，因而排水孔關閉，水杯內部與外界隔斷。
3、水杯內有冷凝水時，當冷凝水收集到某程度時，浮子因浮力升起，打開內腔孔，壓力進入內腔，活塞被壓力和彈簧壓下，冷凝水通過排水導管排水。
?
?
? 定期保養? ?
?
按下列順序分解、清潔及反向組合：?
A：切斷排水器入口空氣；
B：松開減壓螺絲放氣；
C：確認排水器內無壓力卸下連接螺套；
D：卸下粗濾網濾網固定螺母；
E：反時針旋下排水導管、水杯、浮球、排水導管分解并取下細濾網；
F：卸下控制桿取出閥及浮子；
G：用雙手各握腔體與排水管小心往90度角用力使其分開，取出彈簧和精濾網及泄氣薄片；
H：用中性洗劑清除污漬，按相反次序組合正常使用。
?
?
? 注意事項??
?
1、使用壓力為1.0MPa；?
2、流量必須大于400L/min,壓力在0.15MPa以上；?
3、清潔的主要部件為精濾網及泄氣片，其直接影響活塞動作。?
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg "日本SMCAD402-04杯狀自動排水器原裝正品大量現貨")
