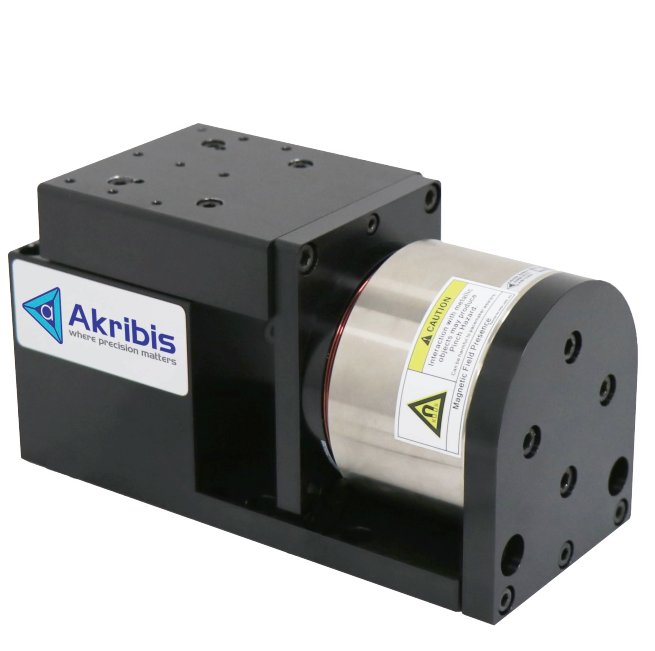

TGV系列（通孔音圈交叉滾子導軌模組）

采用Akribis 通孔音圈電機系統，具有具有高響音和高帶寬的特點，適用于短程高頻的應用。


設計特點：

A. 貫通型中孔

B. 低摩擦

C. 高精度



規格參數 單位 TGV50 TGV75 TGV90 TGV130
行程1 mm 10 25 30 10
電機型號 - AVM50-HF-10-C15 AVM75-HF-25-C12 AVM90-30-C77 AVM130-HF-10-C29
持續力 N 25.20 124.69 57.30 162.40
峰值力 N 105.00 572.90 202.60 487.2
分辨率 μm ABI21: 0.2
AT2: 0.05/SINCOS
重復定位精度 μm ABI21 0.2: ±1
AT2 0.05/SINCOS: ±0.5
直線度 μm ±2.5 ±2.5 ±2.5 ±2.5
平面度 μm ±2.5 ±2.5 ±2.5 ±2.5
額定負載2 kg 3.0 8.0 6.0 15.0
空載運動質量 kg 0.26 1.11 1.41 2.35
空載總質量 kg 1.21 3.85 3.76 10.1
容許側傾力矩 Nm 6.8 14.4 28.3 91.1
容許俯仰力矩 Nm 8.0 15.0 21.1 70.9
容許橫擺力矩 Nm 9.8 18.2 25.7 86.1
注：

1.行程的定義根據防撞塊至防撞塊，即機械行程。限位傳感器的位置距離防撞塊0.5mm

2.在此負載下，平臺可以提供不少于1G的加速度。

XMGV系列微型音圈電機模組

采用Akribis音圈電機，具有高精度以及高頻率的特點。適用于中載，高頻高精度的應用。


設計特點：

A. 直接驅動

B. 無嵌齒效應，無背隙，無鐵芯的直線執行機構

C. 行程從15mm到30mm

D. 適用于高速、高加速應用

E. 在低速下可平滑運行（速度波動?。?br/>
F. 采用交叉滾子導軌，高剛性


規格參數 單位 XMGV30 XMGV40 XMGV60 XMGV90
行程1 mm 15 20 25 30
電機型號 - AVM30-15 AVM40-20 AVM60-25 AVM90-30
持續推力 N 4.63 9.93 26.35 89.10
峰值推力 N 29.40 58.05 119.00 315.00
分辨率 μm ABI21: 0.2
AT2: 0.05/SINCOS

重復定位精度 μm ABI21 0.2: ±1
AT2 0.05/SINCOS: ±0.5
直線度 μm ±2.5 ±2.5 ±2.5 ±2.5
平面度 μm ±2.5 ±2.5 ±2.5 ±2.5
額定負載2 kg 0.6 1.5 4.0 14.0
空載運動質量 kg 0.14 0.20 0.45 1.63
空載總質量 kg 0.51 0.80 1.90 5.31
容許側傾力矩 Nm 0.8 1.4 3.4 16.0
容許俯仰力矩 Nm 1.0 2.6 9.0 21.0
容許橫擺力矩 Nm 1.2 3.2 11.0 25.6
注：

1.行程的定義根據防撞塊至防撞塊，即機械行程。限位傳感器的位置距離防撞塊0.5mm。

2.在此負載下，平臺可以提供不少于1G的加速度。
