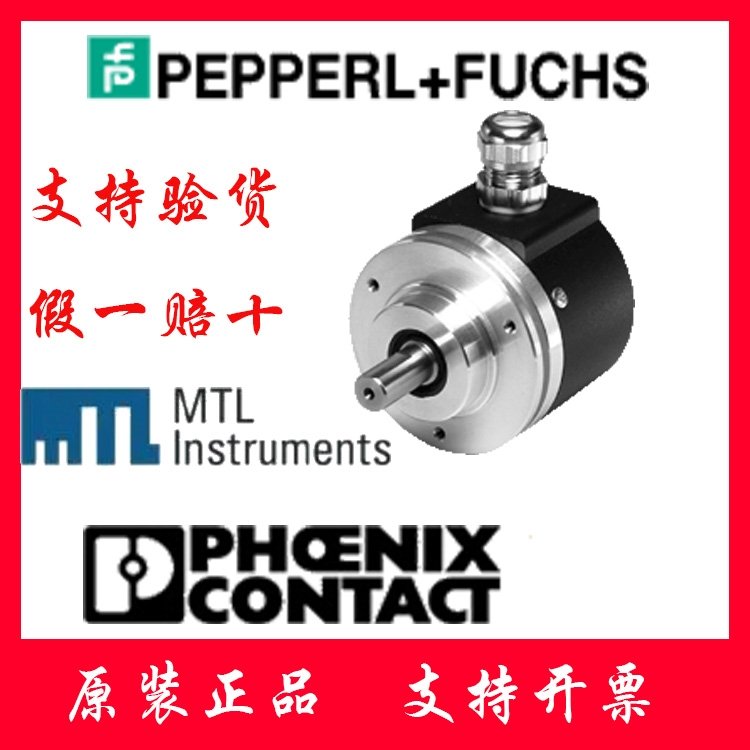

.jpg "倍加福RHI90N-ONAABR61N-02048上海冠寧科技")
| 產品參數 | |||
|---|---|---|---|
| 檢測類型 | 光電采樣 | ||
| 線性度誤差 | ±0 | ||
| 025° | |||
| 脈沖計數 | 最大5000 | ||
| MTTFd | 140A | ||
| 任務時間(TM) | 20A | ||
| 工作電壓 | 4 | ||
| 75...30VDC | |||
| 空載電流 | 最大50mA | ||
| 輸出頻率 | 最大400kHz | ||
| 上升時間 | 300ns | ||
| 脈沖計數≥3600 | 90°±15°電氣 | ||
| 品牌 | 倍加福 | ||
| 型號 | RHI90N-ONAABR61N-02048 | ||
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
外殼 ? 58 mm
實心軸
伺服或夾緊法蘭
最高 5000 ppr
通用輸出驅動器
BlueBeam 技術確保精度
一：功能性安全相關參數
| 通用規格 | ||
|---|---|---|
| 檢測類型 | 光電采樣 | |
| 線性度誤差 | ± 0,025 ° | |
| 脈沖計數 | 最大 5000 | |
| UL 文件編號 | E223176 "僅用于 NFPA 79 應用” ， 如果產品上標有 UL 標記。 | |
| 功能性安全相關參數 | ||
| MTTFd | 140 a | |
| 任務時間 (TM) | 20 a | |
| L10 | 70 E 9 在轉速為 6000 rpm 時 | |
| 診斷覆蓋率 (DC) | 0 | |
| 電氣技術規格 | ||
| 工作電壓 | 4,75 ... 30 V DC | |
| 空載電流 | 最大 50 mA | |
| 輸出 | ||
| 輸出類型 | 推挽式或 RS422（通用輸出驅動器，輸出電平取決于輸入電壓） | |
| 負載電流 | 最大值/通道 40 mA ，短路保護，反極性保護 | |
| 輸出頻率 | 最大 400 kHz | |
| 上升時間 | 300 ns | |
| A 到 B 相 | ||
| 脈沖計數 < 3600 | 90 ° ± 9 ° 電氣 | |
| 脈沖計數 ≥ 3600 | 90 ° ± 15 ° 電氣 | |
| 工作循環 | 1/2 ± 10 | |
| 連接 | ||
| 連接器 | M12 連接器，8 針 M12 連接器，5 針 M23 連接器，12 針 | |
| 電纜 | ?6 mm，4 x 2 x 0.14 mm2 固定電纜，帶 M12 插頭。5 針 固定電纜，帶 M12 插頭。8 針 | |
.jpg)
二:企業簡介
上海冠寧科技發展有限公司成立于2006年，是一家代理經銷品牌工控自動化（電氣元器件）產品服務商，集科工貿于一體的系統集成商。是德國倍加福P F、菲尼克斯Phoenix、巴魯夫Balluff、西克SICK、IFM易福門、費斯托FESTO、圖爾克TURCK，英國MTL安全浪涌，美國邦納BANNER、北極星Northstar，日本光洋KOYO、SMC、喜開理CKD、歐姆龍OMRON，中國格立特Great等的合作伙伴，致力于電氣自動化、氣動液壓、儀器儀表等產品在中國的推廣、服務與銷售。
| 符合標準 | ||
|---|---|---|
| 防護等級 | DIN EN 60529，IP65、IP67 | |
| 氣候測試 | DIN EN 60068-2-78 ，無冷凝 | |
| 發射干擾 | EN 61000-6-4:2007/A1:2011 | |
| 抗擾度 | EN 61000-6-2:2005 | |
| 耐沖擊性 | DIN EN 60068-2-27，300g，6 ms | |
| 抗振性 | DIN EN 60068-2-6，30g，10 ... 2000 Hz | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，一般用途，2 類電源，1 類外殼 ， 如果產品上標有 UL 標記。 適配器應要求提供現場配線 | |
| 最高許可環境溫度 | max. 80 °C (max. 176 °F) | |
| 環境條件 | ||
| 工作溫度 | -40 ... 85 °C (-40 ... 185 °F) ，固定電纜 -5 ...85 °C (23 ...185 °F)，可移動電纜 | |
| 存儲溫度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 機械規格 | ||
| 材料 | ||
| 外殼 | 3.2315 鋁 （AlMgSi1，耐鹽水腐蝕） | |
| 法蘭 | 3.2315 鋁 （AlMgSi1，耐鹽水腐蝕） | |
| 軸 | 實心軸 不銹鋼 | |
| 質量 | < 300 g 沒有電纜 | |
| 旋轉速度 | 最大 12000 min -1 防護等級 IP65 ， 最大 6000 min -1 防護等級 IP67 | |
| 慣性力矩 | ≤ 35 gcm2 | |
| 起始扭矩 | ≤ 1 Ncm 防護等級 IP65 ， ≤ 2,5 Ncm 防護等級 IP67 | |
| 軸負載 | ||
