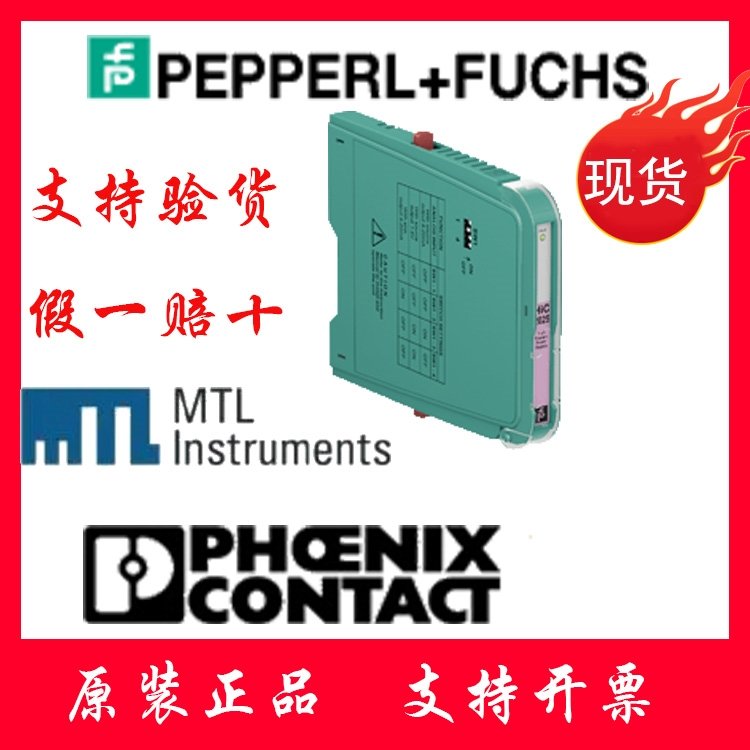

.jpg "24VDC倍加福KCD2-SR-EX2冠寧科技16年專業做工控")
| 產品參數 | |||
|---|---|---|---|
| Ratedvoltage | 19...30VDC | ||
| Ratedcurrent | ≤30mA | ||
| Powerdissipation | ≤500mW | ||
| Powerconsumption | ≤500mW | ||
| Connectionside | fieldside | ||
| 品牌 | 倍加福 | ||
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
2-channel isolated barrier
24 V DC supply (Power Rail)
Dry contact or NAMUR bs
Relay contact output
Line fault detection (LFD)
Housing b 12.5 mm
Up to SIL 2 acc.?to?IEC?61508
產品組合
K系列產品為用戶提供了廣泛的本安接口儀表解決方案，可以將很多簡單信號轉換成為高級功能模塊能夠識別的信號。
供電導軌
供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在給模塊供電的同時，還可以采集各個模塊的故障信息。使用導軌供電的方式極大的減少了布線和維護的費用，同時方便擴展。當需要增加新的模塊時，只需要將模塊插在供電導軌上。
供電模塊
供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在給模塊供電的同時，還可以采集各個模塊的故障信息。使用導軌供電的方式極大的減少了布線和維護的費用，同時方便擴展。當需要增加新的模塊時，只需要將模塊插在供電導軌上。
安全標準
無需多余的費用即可擁有SIL等級
方便組態
使用我們強大的軟件工具－Pactware，能夠方便的生成項目文檔，同時方便的組態和設置模塊。
24 V DC倍加福KCD2-SR-EX2石油和天然氣安全柵上海冠寧24 V DC倍加福KCD2-SR-EX2石油和天然氣安全柵上海冠寧
.jpg)
上海冠寧科技發展上海冠寧科技發展有限公司2006年成立于中國上海，是一家代理經銷品牌工控自動化安全柵（電氣元器件）產品服務商，集科工貿于一體的系統集成商。是德國倍加福P F、菲尼克斯Phoenix、巴魯夫Balluff、西克SICK、IFM易福門、費斯托FESTO、圖爾克TURCK，英國MTL安全浪涌，美國邦納BANNER、北極星Northstar，日本光洋KOYO、SMC、喜開理CKD、歐姆龍OMRON，中國格立特Great等的合作伙伴，致力于電氣自動化、氣動液壓、儀器儀表等產品在中國的推廣、服務與銷售。
24 V DC倍加福KCD2-SR-EX2石油和天然氣安全柵上海冠寧24 V DC倍加福KCD2-SR-EX2石油和天然氣安全柵上海冠寧
.jpg)
| General specifications | ||
|---|---|---|
| Signal type | Digital Input | |
| Functional safety related beters | ||
| Safety Integrity Level (SIL) | SIL 2 | |
| Supply | ||
| Connection | Power Rail or terminals 9 , 10- | |
| Rated voltage | 19 ... 30 V DC | |
| Ripple | ≤ 10 | |
| Rated current | ≤ 30 mA | |
| Power dissipation | ≤ 600 mW | |
| Power consumption | ≤ 600 mW | |
| Input | ||
| Connection side | field side | |
| Connection | terminals 1 , 2-; 3 , 4- | |
| Rated values | acc. to EN 60947-5-6 (NAMUR) | |
| Open circuit voltage/short-circuit current | approx. 10 V DC / approx. 8 mA | |
| Switching point/switching hysteresis | 1.2 ... 2.1 mA / approx. 0.2 mA | |
| Line fault detection | breakage I ≤ 0.1 mA , short-circuit I ≥ 6.5 mA | |
| Pulse/Pause ratio | min. 20 ms / min. 20 ms | |
| Output | ||
| Connection side | control side | |
| Connection | terminals 5, 6; 7, 8 | |
| Output I | signal ; relay | |
| Output II | signal ; relay | |
| Contact loading | 253 V AC/2 A/cos φ > 0.7; 126.5 V AC/4 A/cos φ > 0.7; 30 V DC/2 A resistive load | |
