| 產品參數 | |||
|---|---|---|---|
| 品牌 | 利德 | ||
| 發泡原理 | 高壓空氣型 | ||
| 售后服務 | 一年保修 | ||
| 終身維修 | |||
| 產品別名 | 聚氨酯無支架發泡平臺 | ||
| 產品用途 | 聚氨酯保溫管道發泡設備 | ||
| 規格 | 四面組合發泡平臺 | ||
| 六面發泡平臺 | |||
| 八面發泡平臺 | |||
| 可售賣地 | 全國 | ||
| 類型 | 聚氨酯發泡機 | ||
| 型號 | 219-1220 | ||

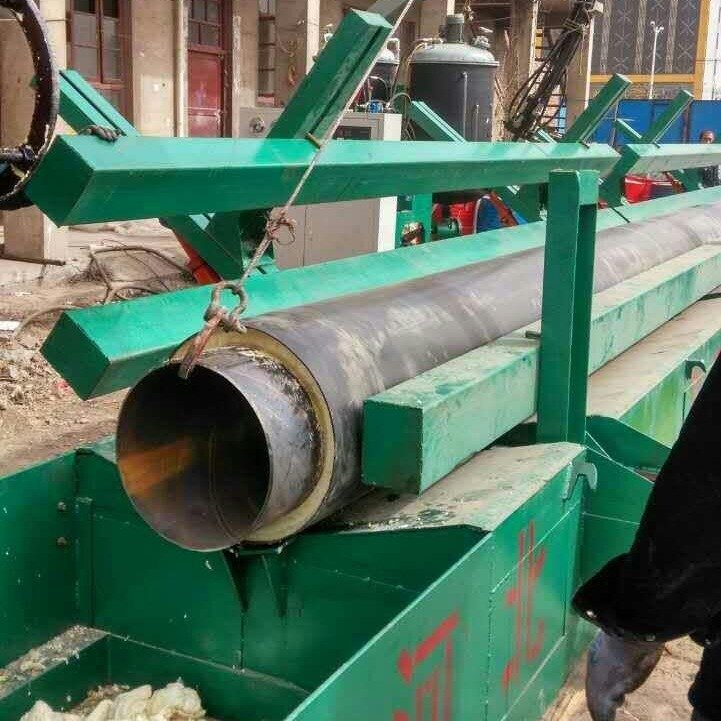

液壓發泡平臺
?
設備的用途：保溫管道、蒸汽管道、熱力管網。
發泡平臺為二步法生產聚氨酯泡沫塑料保溫管的專用輔助設備。
發泡平臺利用液壓機構對安置于設備工作臺面的待發泡管件（已安好中間支架及外套管）兩端快速進行發泡法蘭對接、定位、閉禁，以便進行發泡作業。該設備具有高效率、低能耗、易操作的特點，大大降低了操作工人的勞動強度。
該機由左、右法蘭調整、運動系統；工作臺；液壓及控制系統等組成。
1、法蘭調整運動系統：
發泡平臺兩端各有油缸推動的法蘭推板一件，由支撐輪及導桿配合定位以使運動平穩。推板上加工有可安裝各型號發泡法蘭的槽（孔）并使法蘭位于推板中心以防受力傾斜。安裝推板導桿及油缸的座板由兩側垂直導槽定位，用于更換不同規格工件是調整推板中心高度量調整絲剛由鏈條互連以保證調整時的左右同步。（該手輪用于空載調整，調整時應使推板處于靠近絲杠手輪位置）工作時調整推板法蘭與工作同心并相應調整支撐輪使推板保持鉛垂狀態，以減少運動阻力。
2、工作臺：
工作臺為鋼板與形鋼焊接結構，分為左右兩段，強度大，剛性好。
兩端各有兩塊可調定位塊，以調整工作水平方向與推板法蘭同心。
3、液壓控制系統：
兩端推板各有一HSGL-63/45E頭部圓法蘭連接、單耳環式油缸驅動，油缸推力為49.88kN(5T)。
底部舉升油缸為兩個HSGL-80/45型，每個油缸推力為80.42kN(8T)。
液壓系統工作壓力為16MPa，當壓力表顯示壓力不正常時，用溢流
閥做相應調整。各油缸運動由3個手動換向閥控制。
?
