| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鼎先電子 | ||
| 產品特性 | ESD | ||
| 封裝 | SOD--523 | ||
| 批號 | 23 | ||
| 通道數量 | 1 | ||
| 擊穿電壓(Vbr) | 6V | ||
| 工作電壓 | 5 | ||
| 鉗位電壓(Vc) | 10V | ||
| 峰值脈沖電流(Ipp) | 8 | ||
| 峰值脈沖功率(Ppp) | 80W | ||
| 二極管電容(Cd) | 20pF | ||
| 最大耗散功率 | 1mW | ||
| 工作溫度范圍 | -45 | ||
| 應用領域 | 安防設備 | ||
| 可售賣地 | 全國 | ||
| 型號 | DC0521D5 | ||

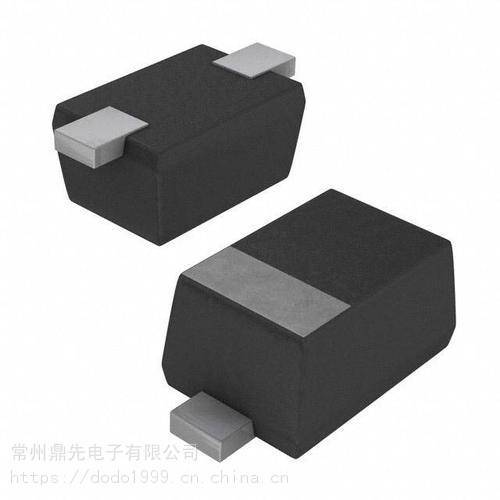

DC0521D5瞬態(tài)電壓抑制器SOD-523
可替代LESD5Z5.0CT1G?SC-79/SOD-523?
TVS二極管, ESD5B系列,?雙向, 5 V, SOD-523瞬態(tài)電壓抑制器, 2引腳SOD-523封裝.
?這款微型封裝二極管用于靜電保護.?設計用于保護電壓敏感組件免受靜電影響.鉗位能力強,?低泄漏和快響應時間,?為設計提供的靜電保護.?由于其體積小和雙向設計,?因此非常適用于需要音頻線路保護的手機, MP3播放器和便攜式應用.
·20pF低電容
·?低鉗位電壓
·?反向工作?(stand-off)電壓: 5V
· 8 x 20s脈沖時,?峰值功 達80W?
·低箝位電壓10V @(峰值IPP 8A)
·?低泄漏電流1uA
·?響應時間<1ns (典型值)
·?靜電保護等級class 3 (>16KV),?接觸放電
· IEC61000-4-2 level 4靜電保護
