| 產品參數 | |||
|---|---|---|---|
| 品牌 | 遠捷通信 | ||
| 產品特性 | *** | ||
| 規格 | 720芯 | ||
| 工藝 | 組裝 | ||
| 插拔次數 | 1000次 | ||
| 適用線纜類型 | 通用 | ||
| 回波損耗 | 10dB | ||
| 適用范圍 | 通用 | ||
| 可售賣地 | 全國 | ||
| 材質 | 冷軋板 | ||
| 型號 | YJ-GQJG-720 | ||

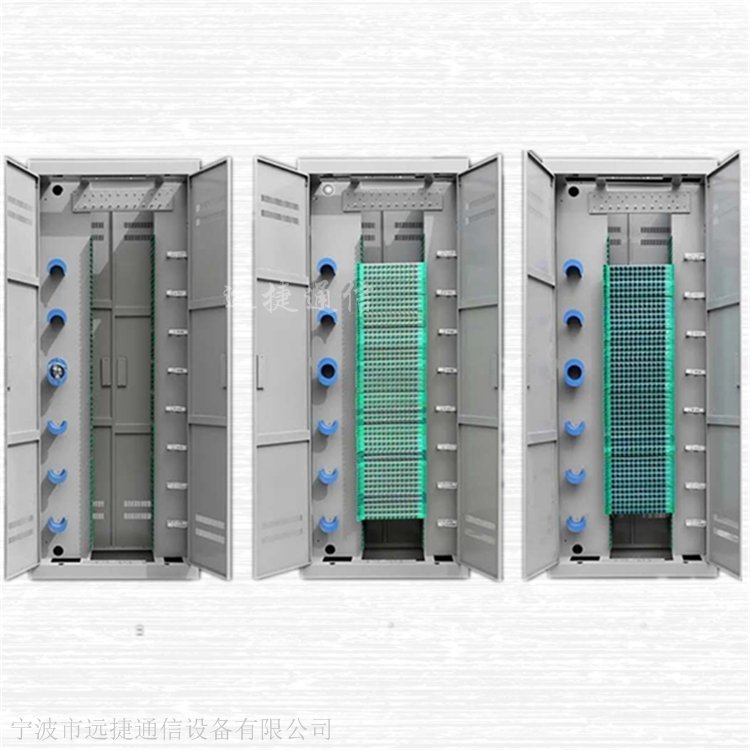

720芯光纖機柜 四網合一機柜 ODF光纖配線架廠家優惠銷售
由于傳統的通信技術主要為語音業務設計，存在因傳送突發數據業務效率低下，保護帶寬至少占用50的資源、傳輸通道不能共享而導致的資源利用率低，電路須通過網管配置，不能動態地改變帶寬等諸多問題。但是不管，在相當長一段時間里通信網絡的基礎地位是不會改變的。因為目前的通信網絡已經龐大得讓電信運營商無法從容放棄，運營商是不會去一味盲目地追求新技術的，他們更多地考慮保持網絡的平滑演進。為滿足城域網中寬帶、大客戶專線等應用逐漸興起，業務類型由單一的話音向話音、數據、圖像縮合多業務方向發展，帶寬由64kbit/s向?qū)挕⒄瓗б惑w化發展，網絡承載的數據內容越來越大的需要，需要建立寬帶城域傳送網。?.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
GPX-NSFO系列ODF光纖配線柜使用說明書
本規范書適用于NSFO系列光纖配線柜和光纖配線架ODF架的結構設計、性能及技術指標、安裝和調試等方面的技術要求。
本規范書未對一切技術指標及細節作出規定，也未充分引述有關標準和規范的條文。
產品說明與技術參數
產品名稱：光纖配線柜
產品組成：鈑金柜體、光纜引入固定開剝裝置、熔配單元、皮線光纜引入固定裝置、適配器、集成尾纖等附件
結構特點說明：
光纖配線柜外形尺寸為800（寬）×/2200/2000（高）×400mm（深）
模塊化設計，容量大，密度高；
足夠的光纜引入空間及固定位置，滿足多根、小芯數光纜引入的要求；
適配器安裝傾斜30°角，避免弧光直射入眼并 光纖彎曲半徑
可滿足不同環境的安裝要求；
完善的接地裝置
走纖路由標識清晰、完善，方便維護與管理
進纜方式：可采用上進上出，上進下出，下進下出，下進上出。
依據標準：產品應嚴格遵循以下行業標準
YD/T778-2006《光纖配線架》
YD/T895-1997《SC/PC型單模光纖活動連接器技術條件》
YD/T826-1996《FC/PC型單模光纖活動連接器技術條件》
單元式
單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由于它在空間提供上的固有局限性，在操作和使用上有一定的不便。
抽屜式
抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可 操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供的便利。這種機架是目前多的一種形式。
模塊式
模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供的靈活性，較好地滿足通信網絡的需要。推出的模塊式大容量光纖分配架，利用面板和抽屜等 結構，使光纖的熔接和調配線操作更方便；另外，采用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中的一種，但它的造價相對較高
使用環境要求：
工作溫度：-40℃～ 85℃
儲藏溫度：-40℃～ 85℃
工作相對濕度：≤85（ 30℃ ）
大氣壓力：70Kpa～106Kpa
箱體外觀：
涂覆層表面光潔、色澤均勻、無流掛、無露底，鈑金件表面無毛刺、銹蝕等缺陷；
塑料件表面光潔，顏色均勻無明顯差異，無裂紋、劃傷；
光電性能：
光纖連接器插入損耗與回波損耗：
高壓防護接地裝置
柜體高壓防護接地裝置與柜體間絕緣，絕緣電阻不小于1000MΩ/500V（直流電）
柜體高壓防護接地裝置與柜體間耐電壓不小于3000V（直流電）/1min不擊穿、無飛??；
柜體高壓防護接地裝置與光纜中金屬 芯及金屬護套相連，地線的截面積應大于6mm2
柜
