| 產品參數 | |||
|---|---|---|---|
| 品牌 | 國產 | ||
| 產品特性 | 鉆頭 | ||
| 是否進口 | 否 | ||
| 產地 | 中國 | ||
| 結構類型 | 復合式 | ||
| 是否涂層 | 涂層 | ||
| 適用機床 | 組合機床 | ||
| 加工范圍 | D50-D55 | ||
| 規格 | D50-D55 | ||
| 可售賣地 | 全國 | ||
| 材質 | 高速鋼 | ||
| 類型 | 鉆削刀具 | ||
| 型號 | MDD-050055 | ||

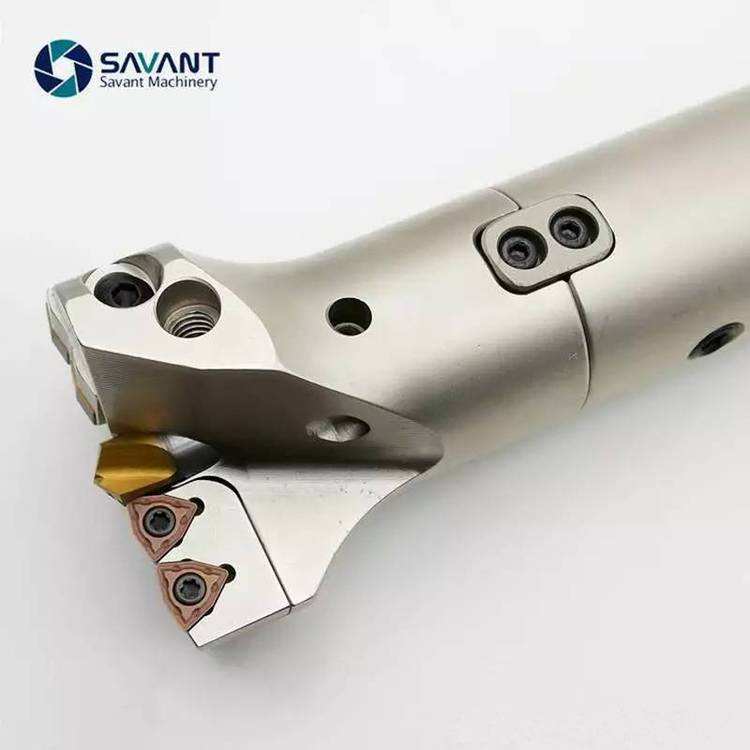

? ?MDD內冷深孔大鉆頭 可轉位深孔大鉆頭能大幅度提高加工效率，是SAVANT快速鉆的補充！?機械加工中，大孔加工越來越普遍，應用MDD大鉆頭可大幅提高加工效率，節省刀具
?
工藝 | 工藝過程 | 轉速 | 進給 | 加工時間（分） | 時間總長（分） |
傳統工藝 | D60麻花鉆 | 80 | 16 | 70 | 150 |
粗鏜刀 | 200 | 30 | 40 | ||
粗鏜刀 | 200 | 30 | 40 | ||
新工藝 | MDD大鉆頭 | 280 | 45 | 18 | 18 |
加工D105mm孔，深度550mm，材料42Crmo、HB200 | |||||
?
MDD鉆頭產品特點：
l??采用中心導向鉆結構，定心效果好。
l??內外刀刃采用可替換小刀夾結構。在實際使用中， 易損壞的是外刃刀夾，通過替換小刀夾，避免政治鉆頭報廢，節省刀具
l??刀頭和刀桿采用組合結構。加工不同深度的孔，只需更換不同長度的刀桿即可。
l??整支鉆頭帶中心出水，可較好的冷卻刀片，提高刀片使用壽命。同事內冷更有利于鐵屑的排出。
l??刀片為硬著合金標準品，可以使用較高的的轉速和進給，孔壁光潔度也相比高速鋼鉆頭有大幅提升。
l??加工過程中，鐵屑為斷屑狀態，沒有傳統麻花鉆的細長纏繞鐵屑。
l??加工過程中，自動連續進刀，無需每次推刀回屑，效率大幅提升。
MDD可轉位大鉆頭的亮點：??
一、采用中心導向鉆結構，有定心效果，從而提高孔位的直線度。
二、內外刀刃采用可替換小刀夾結構。實際使用中，易損壞的是外刃刀夾。通過替換小刀夾，避免了整支鉆頭的報廢，節省了刀具
三、通過調整外刀夾，鉆頭加工尺寸可以在0-5mm內變動。
四、刀頭和刀柄采用組合式結構。加工不同孔的深度，只需更換不同長度的刀柄即可。
五、鉆頭有中心出水孔，可以較好的冷卻刀片，延長刀片的使用壽命，同時有利于排屑；
六、采用可轉位硬質合金刀片切削，可以轉速和進給快；
七、加工過程中，鐵屑均為斷屑狀態；
八、加工中，自動連續進刀，不需要每次退刀回屑，效率大幅提升。
?
案例：加工105m孔深?550mm，材料42Crmo、HB220
不同工藝加工時間的比較：
工藝工藝過程轉速進給加工時間總用時傳統工藝
(1) φ60麻花鉆：轉速80進給16，用時1h10min
(2) 粗鏜刀一：轉速200進給30，用時40min
(3) 粗鏜刀二：轉速200進給30，用時40min
新工藝MDD可轉位大鉆頭φ105：轉速280進給45，用時18min
?
?
?
