| 產品參數 | |||
|---|---|---|---|
| 品牌 | 寶礫微 | ||
| 封裝 | ETSSOP-20 | ||
| 批號 | 23 | ||
| 數量 | 120000 | ||
| 輸入電壓范圍 | 12-100V | ||
| 輸出電壓范圍 | 1.2-60V | ||
| 最大輸出電流 | 20A | ||
| 開關頻率 | 50-500Khz | ||
| 軟啟動 | 可編程 | ||
| EN開關延遲功能 | 可編程 | ||
| 可售賣地 | 全國 | ||
| 型號 | PL59011 | ||

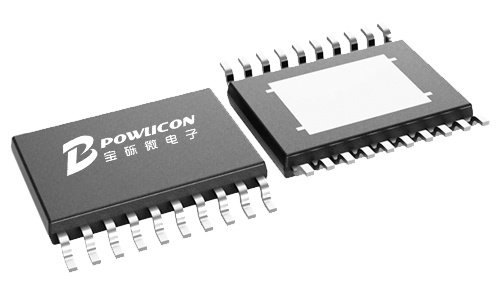

寶礫微推出的PL59011 降壓DC-DC轉換器
100V, 20A PWM同步降壓控制器
1 特性 ● 同步開關降壓轉換器
☆ 超寬輸入電壓范圍：12V -100V
☆ 輸出電壓范圍：1.2-60V
☆ 可實現最大20A輸出電流
☆ 開關頻率可調： 50kHz -500kHz
☆ 可編程軟啟動
☆ 可編程EN關斷延遲功能
☆ ETSSOP20 封裝
● 多重保護功能
☆ 輸入過壓、欠壓保護
☆ 輸出過壓、過流、短路保護
☆ 過溫保護
● 應用領域
☆ 48V及其他高壓非隔離DC-DC電源
☆ 車載電子
☆ 電信網絡總線轉換器
☆ 通用型降壓DC-DC電源
☆ USB Type-C PD
☆ 工業DC-DC電機驅動
?
? ? ? PL59011是一款適用于輸入電壓高達100V的超寬輸入范圍、高性能同步降壓DC-DC的PWM控制器。PL59011通過驅動 一對外部整流和續流MOS-FET實現大輸出電流（可達20A）、超寬出入范圍（12-100V）的降壓DC-DC應用�？赏獠烤幊� 調整開關頻率，可調范圍為50 kHz -500 kHz，實現在不同應用下對轉換效率、體積、功率大小的靈活設計。 PL59011保護功能齊全，具有可編程設置的輸入欠壓鎖定、輸入過壓鎖定、和輸出過流保護以及電源電流低于10μA時 的自動關閉模式。在家庭儲能電源、電信總線網絡轉換器、工業電機驅動等高壓、大電流應用的理想選擇。
PL59011? DEMO原理圖如下：
PL59011? DEMO貼片
?
